7.3.5 Raccordement du limiteur de courant de
démarrage (accessoire)
PE N

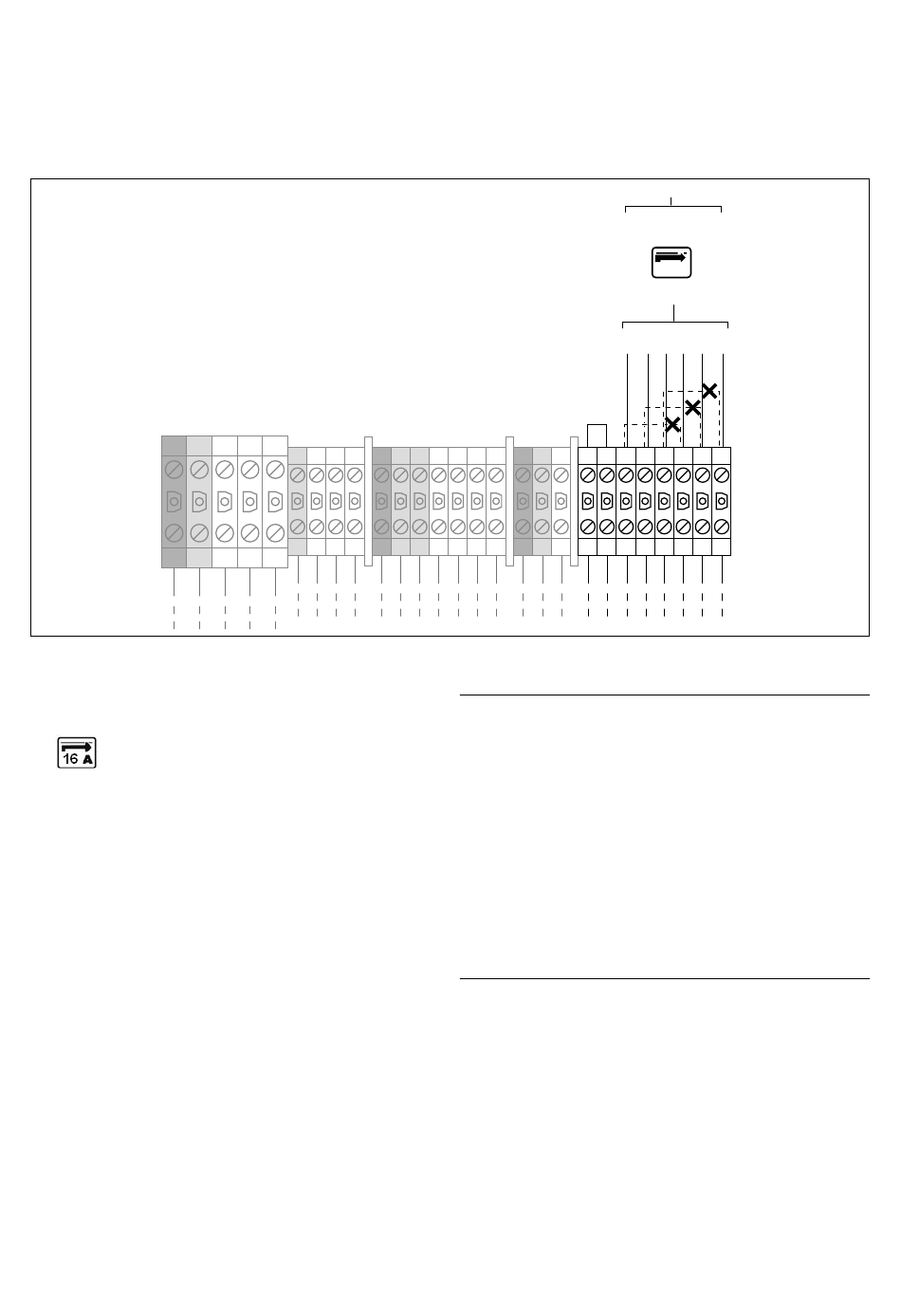

7.8 Raccordement du limiteur de courant de démarrage (acces-
soire)
Légende
Limiteur de courant de démarrage
Certains exploitants du réseau électrique exigent le mon-
tage d'un limiteur de courant de démarrage pour la pompe
à chaleur.
Si l'impédance de secteur est supérieure à celle indiquée
dans les caractéristiques techniques (¬ chap. 14, tabl. 14.1),
raccordez un limiteur de courant de démarrage.
i
Lors de l'utilisation du limiteur de courant de
démarrage, la valeur nominale du fusible doit
être parfaitement identique aux valeurs indi-
quées (¬ chap. 14, tabl. 14.1).
Notice d'installation geoTHERM exclusiv 0020092580_02
L3 L2 L1
N L3 L2 L1 PE N N L3 L3 L2 L1 PE N L3
Attention !
b
Risque de dommages dûs à un dispositif
séparateur insuffisant !
L'installation électrique doit être équipée
d'un dispositif de coupure secteur de trois
pôles disposant d'une ouverture de contact
de 3 mm minimum et non fourni par Vail-
lant (p. ex. disjoncteur de protection). Le
dispositif séparateur doit être doté de fusi-
bles couplés de sorte que tous les autres
fusibles soient coupés en cas de panne.
> Assurez-vous qu'un dispositif séparateur
correspondant soit disponible sur le
chantier.
> Montez la platine du limiteur de courant de démarrage
(¬ fig. 7.3, pos. 8) comme décrit dans la notice corres-
pondante, sous le boîtier de commande électrique de
l'unité interne.
> Retirez les câbles de pontage (lignes pointillées).
> Raccordez le limiteur de courant de démarrage aux bor-
nes (1), comme indiqué dans la notice correspondante.
Installation électrique
1
16 A
S S L1 L2 L3 L1 L2 L3
