3. Laissez un espace de 0,5 mm (0,02 po.) entre le
disque du capteur (A) et le capteur (B). Réglez en
inclinant le support (C).
4. Débranchez le connecteur (A).
5. Coupez attache de câble (A) qui maintient le faisceau
sur le capot.
6. Retirez les vis (B), le capteur (C) et le faisceau Inclinez
le capot (D) (si besoin) pour retirer le faisceau.
7. Amenez le câble du nouveau capteur derrière le capot
(D) en passant par le boîtier de la chaîne.
8. Placez le nouveau capteur dans le support (E) et
fixez-le avec deux vis (B).
9. Réglez l'espace entre le disque du capteur (F) et le
capteur (C) 0,5 mm (0,02 po.).
169878
MAINTENANCE ET ENTRETIEN

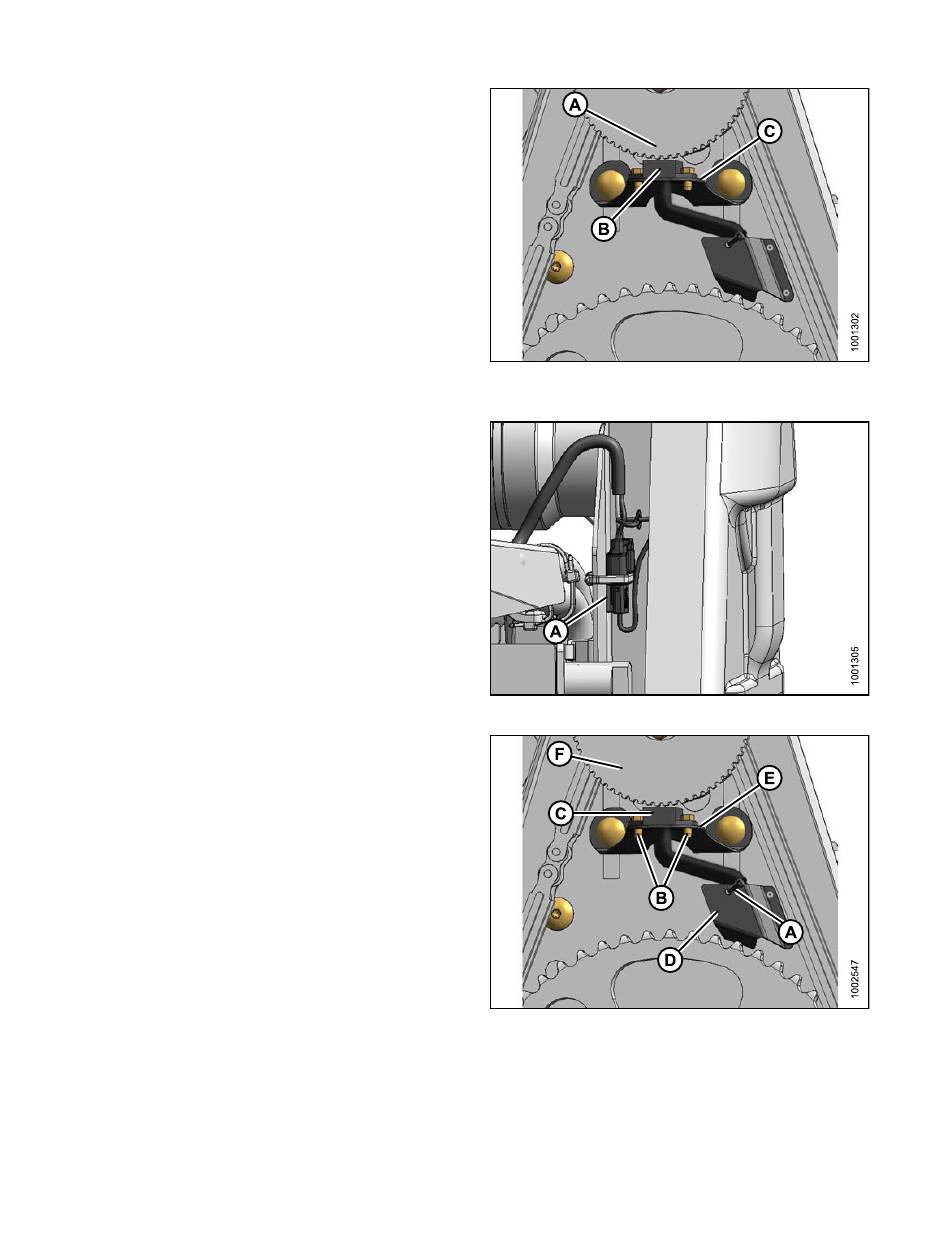

Figure 7.337: Inclinez le support pour ajuster
l'espace
Figure 7.338: Débranchez le connecteur
Figure 7.339
A - Attache de câble
D - Capot
412
B - Vis
C - Capteur
E - Support
F - Disque de capteur
Révision A
