CONTRÔLE DE HAUTEUR AUTOMATIQUE DE LA PLATEFORME
Fonctionnement des capteurs
Le capteur de position fourni avec la Hauteur automatique
de la plateforme fait partie de la série des capteurs
industriels de (1 K) 1000 ohms contenant des connecteurs
étanches.
Les tensions de signal en fonctionnement
normal des capteurs se situent entre 10% (0,5 VCC) et
90% (4,5 VCC).
Au-dessous de 5%, un capteur est considéré comme étant
en court-circuit, au-dessus de 95%, il est ouvert. Une
augmentation de la tension du capteur est accompagnée
d'une augmentation de la hauteur de la plateforme.

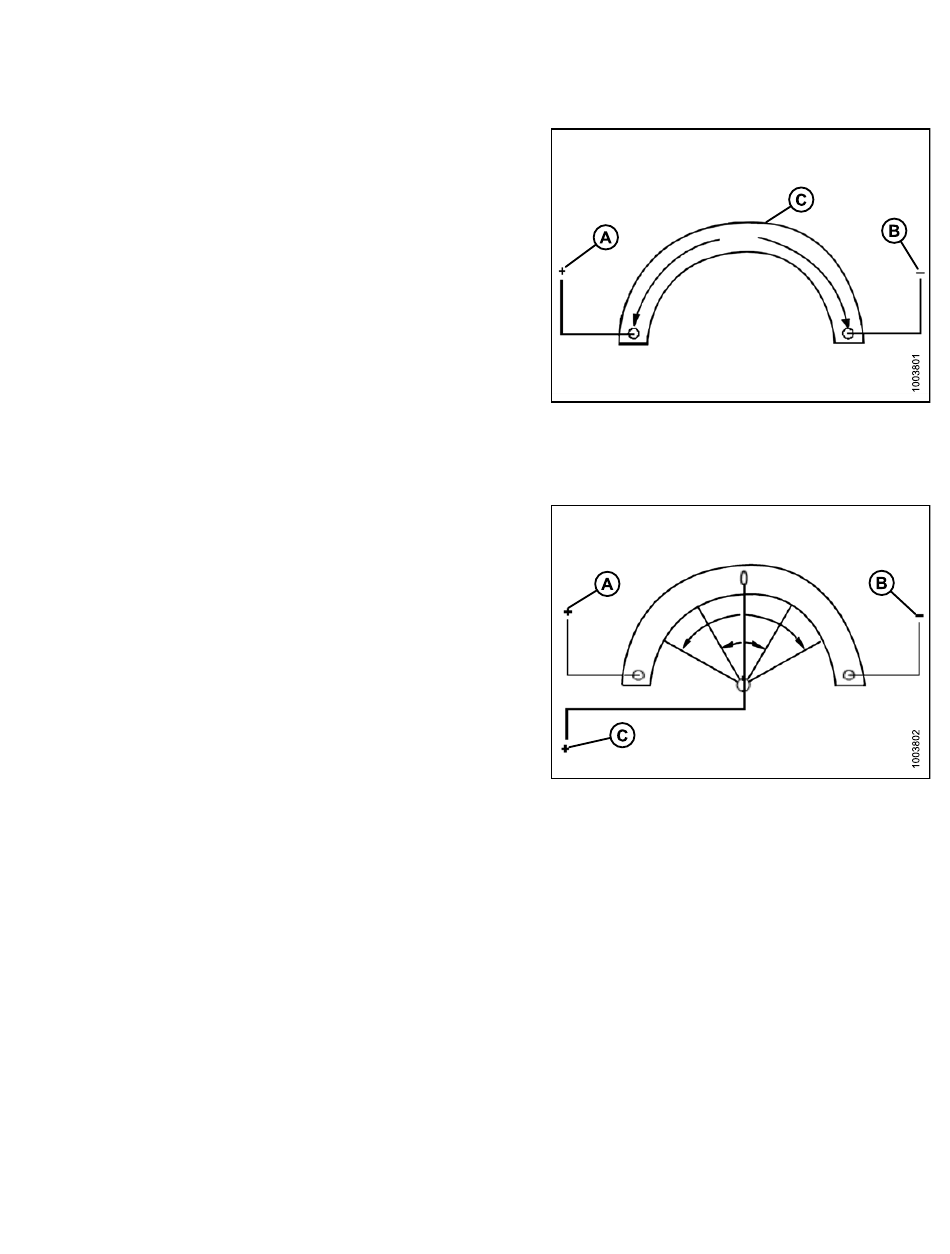

Chaque capteur comprend un fil d'alimentation et un fil
de terre. À l'intérieur du capteur, ces deux fils sont reliés
par une bande de filaments à haute résistance (C). La
résistance mesurée à travers les fils d'alimentation (A) et
de terre (B), doit indiquer une valeur constante comprise
entre 800 et 1200 ohms (0,8 et 1,2 k), la valeur nominale
étant 1000 ohms (1 k).
En plus des fils d'alimentation (A) et de terre (B), un fil de
signal (C) est connecté en interne à un essuyeur mobile
qui balaie la bande de filaments à haute résistance. Cet
essuyeur est fixé sur un bras externe. Lorsque le bras
externe tourne et l'essuyeur se déplace vers ou loin de la
connexion du fil d'alimentation, la mesure de la résistance
au niveau du fil de signal (C) change.
La résistance mesurée sur les fils de signal et de terre doit
indiquer une augmentation progressive uniforme d'une
valeur faible (80 à 100 ohms) à élevée (800 à 1200 ohms).
Ceci peut être observé lorsqu'un ohmmètre est connecté
aux fils de signal et d'alimentation et que l'arbre du
capteur tourne. Quand une tension d'entrée est appliquée
sur la bande de filaments à haute résistance via le fil
d'alimentation (A), la tension de sortie (ou « mesurée ») du
fil de signal (C) est remplacée par cette résistance variable
NOTE:
Les fils de terre et d'alimentation peuvent varier en
fonction de la moissonneuse-batteuse.
169878
Figure 6.158
Figure 6.159
243
Révision A
