11. Retirez
le
boulon
d'entraînement du couteau sur l'arbre de sortie du
boîtier d'entraînement du couteau.
12. Retirez le bras d'entraînement du couteau du l'arbre de
sortie du boîtier d'entraînement du couteau
13. Retirer les quatre boulons de fixation du boîtier
d'entraînement du couteau (B, D).
NOTE:
Ne retirez PAS le boulon (C), il est réglé en usine. Il sert
à placer le boîtier d'entraînement du couteau dans la
bonne position avant-arrière.
14. Retirez le boîtier d'entraînement du couteau avec une
poulie et placez-le sur un banc de démontage.
CAUTION
Le boîtier d'entraînement des couteaux avec poulie
pèse plus de 35 kg(65 lb). Faites attention lors du
retrait ou de l'installation.
utilisée pour le levage. Si le capteur de vitesse est
installé à cet endroit, vous devrez l'enlever avant de
l'utiliser pour le levage.
Retrait du boîtier d'entraînement de couteau (à droite)
1. Ouvrez le capot du diviseur de droite. Reportez-vous à
la section
Ouverture des capots du diviseur, page
2. Desserrez les deux écrous (A) sur le support libre de
la courroie pour relâcher la tension sur la courroie.
3. Desserrez l'écrou (B) sur le galet tendeur et faites-le
glisser vers le bas pour desserrer la courroie.
169878
MAINTENANCE ET ENTRETIEN
(A)
qui
maintient
le
La patte (L) peut être
bras

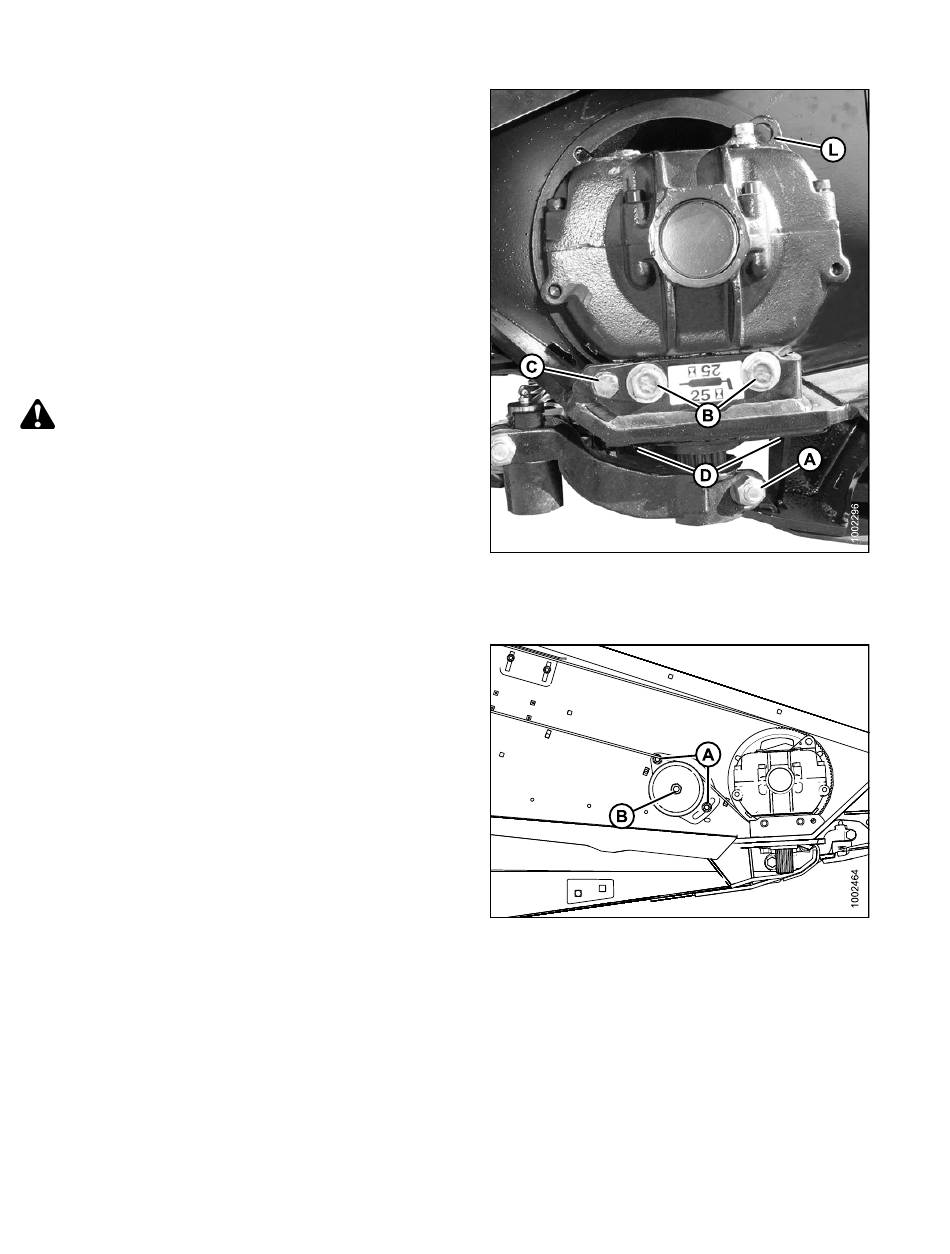

Figure 7.169
34.
Figure 7.170
338
Révision A
