4. Démarrez le moteur et abaissez le convoyeur de la
moissonneuse-batteuse de façon à ce que les bras de
l'adaptateur (A) soient alignés avec les étançons de la
plateforme (B).
5. Avancez lentement en maintenant l'alignement entre
les bras de l'adaptateur (A) et les étançons de la
plateforme (B).
6. Maintenez les bras de l'adaptateur (A) juste sous les
étançons (B) pour vous assurer que les étançons
de l'adaptateur sont correctement placés dans les
supports du vérin d'inclinaison sur (C).
IMPORTANT:
Maintenez les flexibles hydrauliques propres afin
d'éviter tout endommagement lors du passage dans
la plateforme.
7. Continuez à avancer jusqu'à ce que les bras
de l'adaptateur (A) touchent les butées sur les
étançons (C).
8. Réglez la longueur du vérin d'inclinaison (A) avec
l'angle de la plateforme hydraulique pour aligner
approximativement l'œil (B) sur le vérin d'inclinaison
avec le trou dans le support de la plateforme.
9. Coupez le moteur et retirez la clé.
10. Connectez le vérin d'inclinaison :
a. Retirez la goupille (B) du support, puis le support
sous le vérin d'inclinaison (A).
b. Installez la goupille (B) dans le vérin d'inclinaison
(A) et le support, puis fixez-la avec la goupille
fendue.
169878
ATTELAGE/DÉTELAGE DE LA PLATEFORME
161

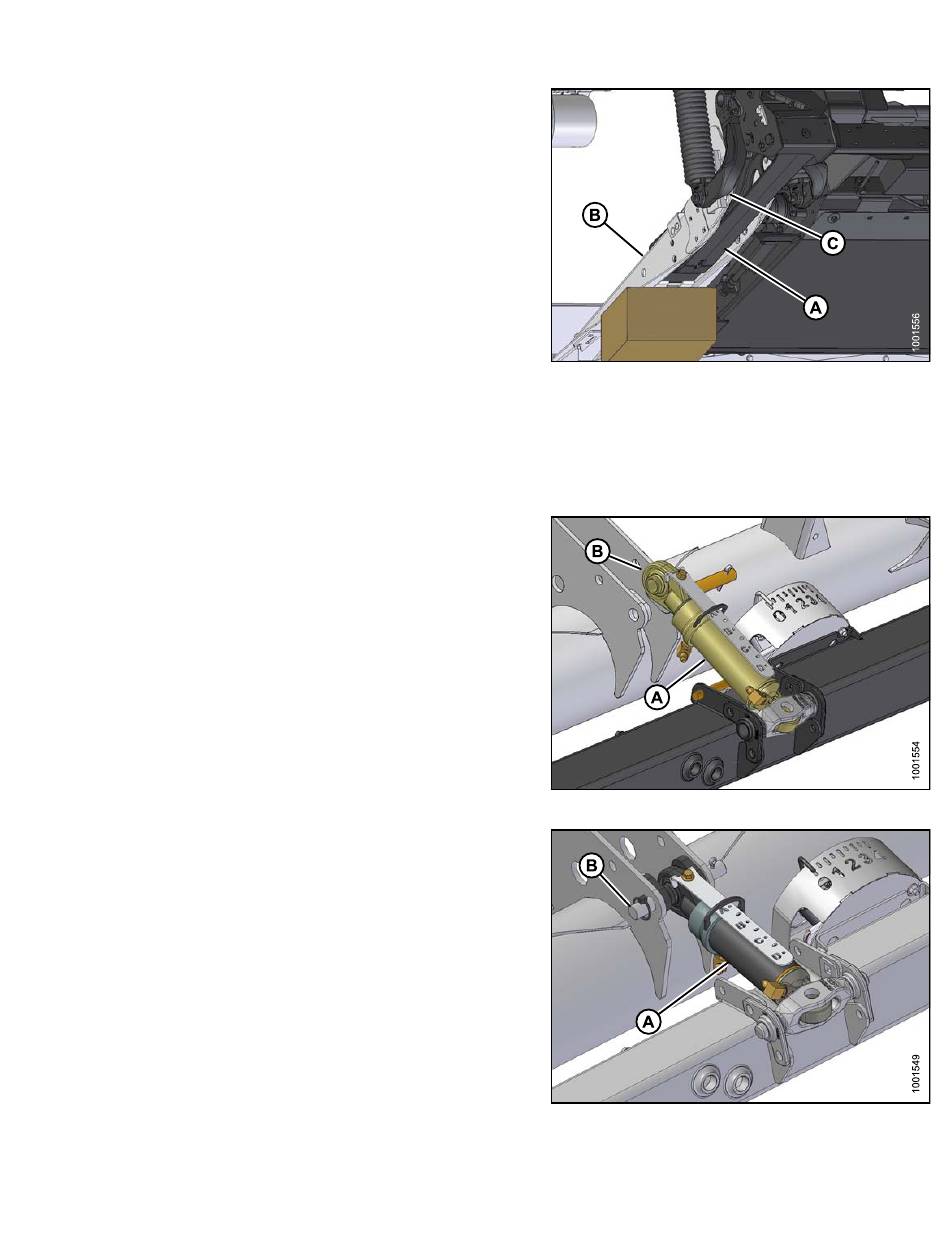

Figure 5.133
A - Bras de l'adaptateur
C - Supports d'articulation de la plateforme
Figure 5.134
Figure 5.135
B - Étançons de la plateforme
Révision A
