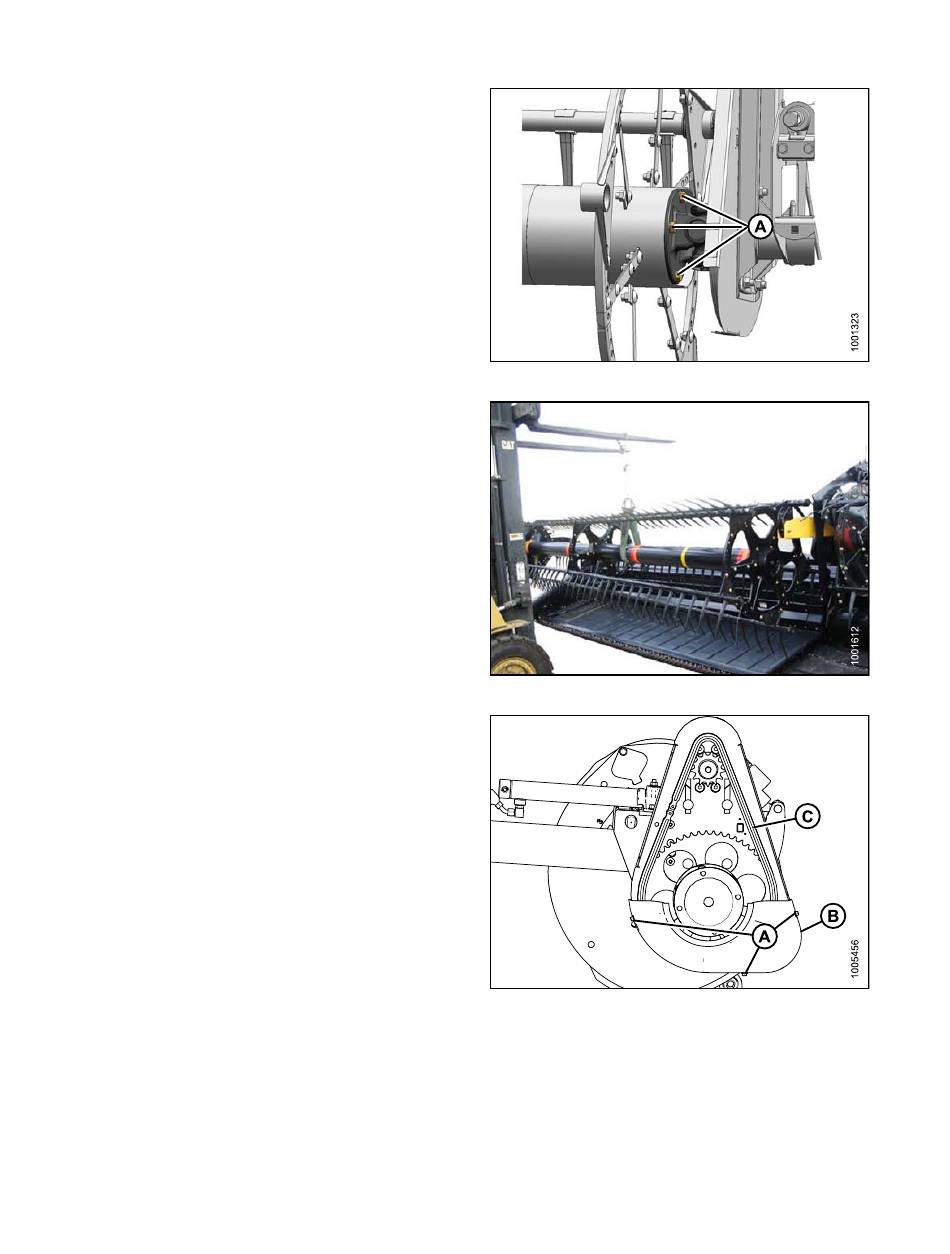

10. Placez le tube du rabatteur de droite (A)contre
l'entraînement du rabatteur et enclenchez l'arbre court
dans le trou de positionnement du cardan (B).
11. Faites pivoter le rabatteur jusqu'à ce que les trous
à l'extrémité du tube de celui-ci et le cardan soient
alignés.
12. Appliquez de la Loctite
quatre boulons de 1,3 cm (1/2 po.) (A) et posez-les
avec des rondelles de blocage.
13. Serrez à 102–115 N·m (75–85 pi·lbf).
14. Retirez le support provisoire du rabatteur.
15. Réglez la tension de la chaîne (C). La tension de la
chaîne doit être telle que la force manuelle dévie la
chaîne de 3 mm (1/8 po.) au milieu.
16. Installez le capot inférieur (B) et fixez-le avec trois
vis (A).
169878
MAINTENANCE ET ENTRETIEN
®
n°243 (ou équivalent) sur
Figure 7.267
Figure 7.268
Figure 7.269
384
Révision A
