7. Installez
un
nouveau
d'entraînement (A), le taquet du chevron (B) tourné
vers l'avant de l'adaptateur.
guides du tapis sont bien dans les rainures du rouleau
d'entraînement (C).
8. Tirez le tapis vers le bas du tablier de l'adaptateur et
au-dessus des supports du tapis (D)
NOTE:
Vérifiez le type de chevron lors de l'installation, il doit
ressembler à un V lorsqu'il passe derrière vers le moteur.
9. Raccordez les articulations du tapis aux courroies (A).
Fixez-les avec des écrous et des vis. Les plateformes
de vis doivent être tournées vers l'arrière du tablier.
Serrez les écrous de sorte que l'extrémité de la vis
affleure presque l'écrou.
10. Ajustez la tension du tapis. Reportez-vous à la section
7.9.2 Réglage de la tension du tapis d'alimentation,
page
349.
169878
MAINTENANCE ET ENTRETIEN
tapis
sur
le
rouleau
Assurez-vous que les
348

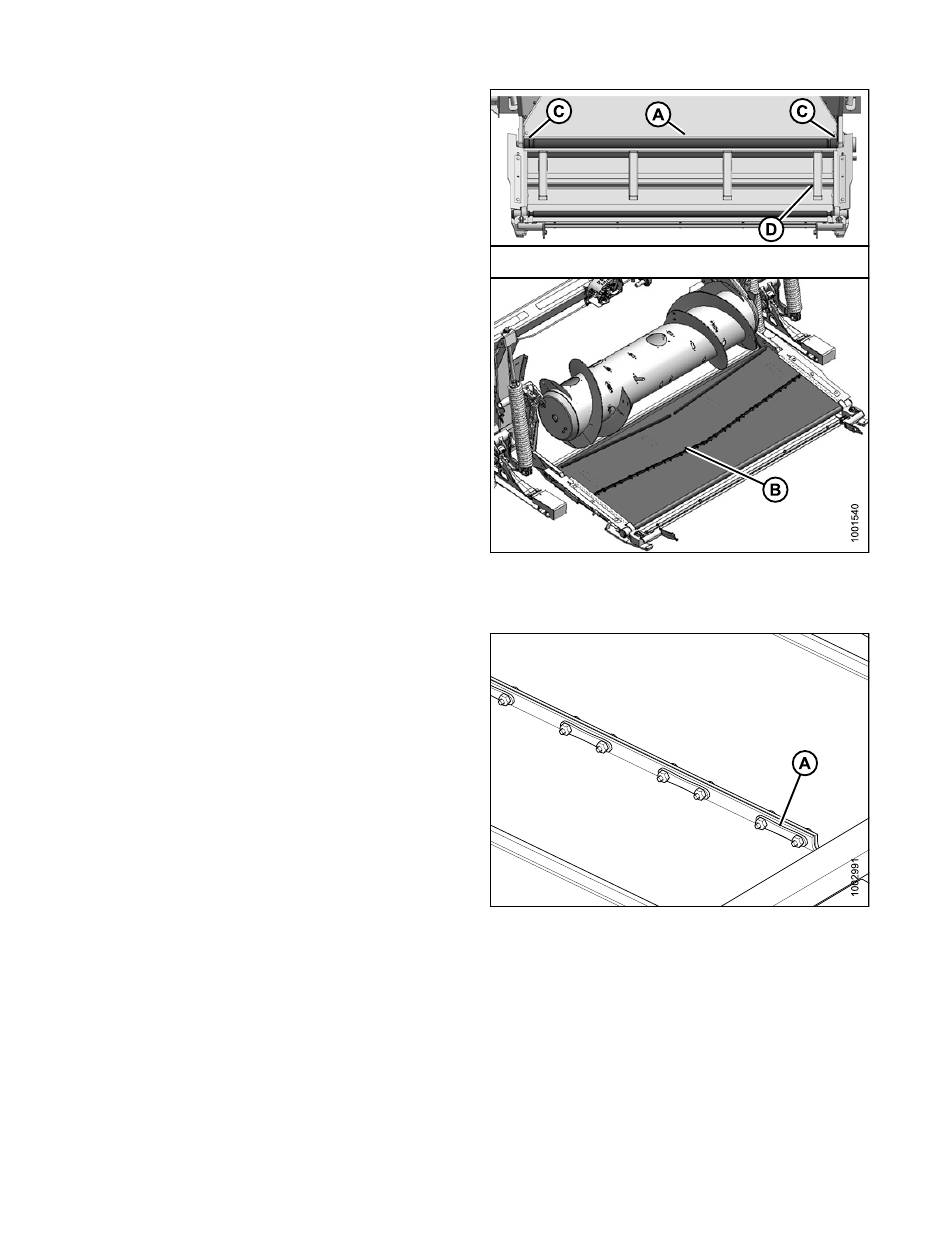

Figure 7.187
A - Rouleau d'entraînement
C - Rainures du rouleau
d'entraînement
Figure 7.188
B - Taquet du chevron
D - Supports de tapis
Révision A
