11. Vérifiez l'alignement du galet tendeur.
bord droit de 300 mm (12 po.) sur le galet tendeur,
horizontalement et verticalement (B). Mesurez entre
le bord droit et le châssis. La poulie doit être parallèle
au châssis dans les deux sens sur une longueur de 2
mm (0,08 po.). Si vous devez régler la poulie, utilisez
une clé à douille profonde et une extension sur l'écrou
(A), puis réglez en conséquence.
12. Revérifiez l'alignement de la poulie avec un bord droit.
La dimension au point « C » doit faire 4 mm (0,16 po.)
de moins que le point « B ». Dans le cas contraire,
reportez-vous à l'étape 5 (cette section) et réajustez la
position avant-arrière de la poulie d'entraînement.
169878
MAINTENANCE ET ENTRETIEN
Placez un

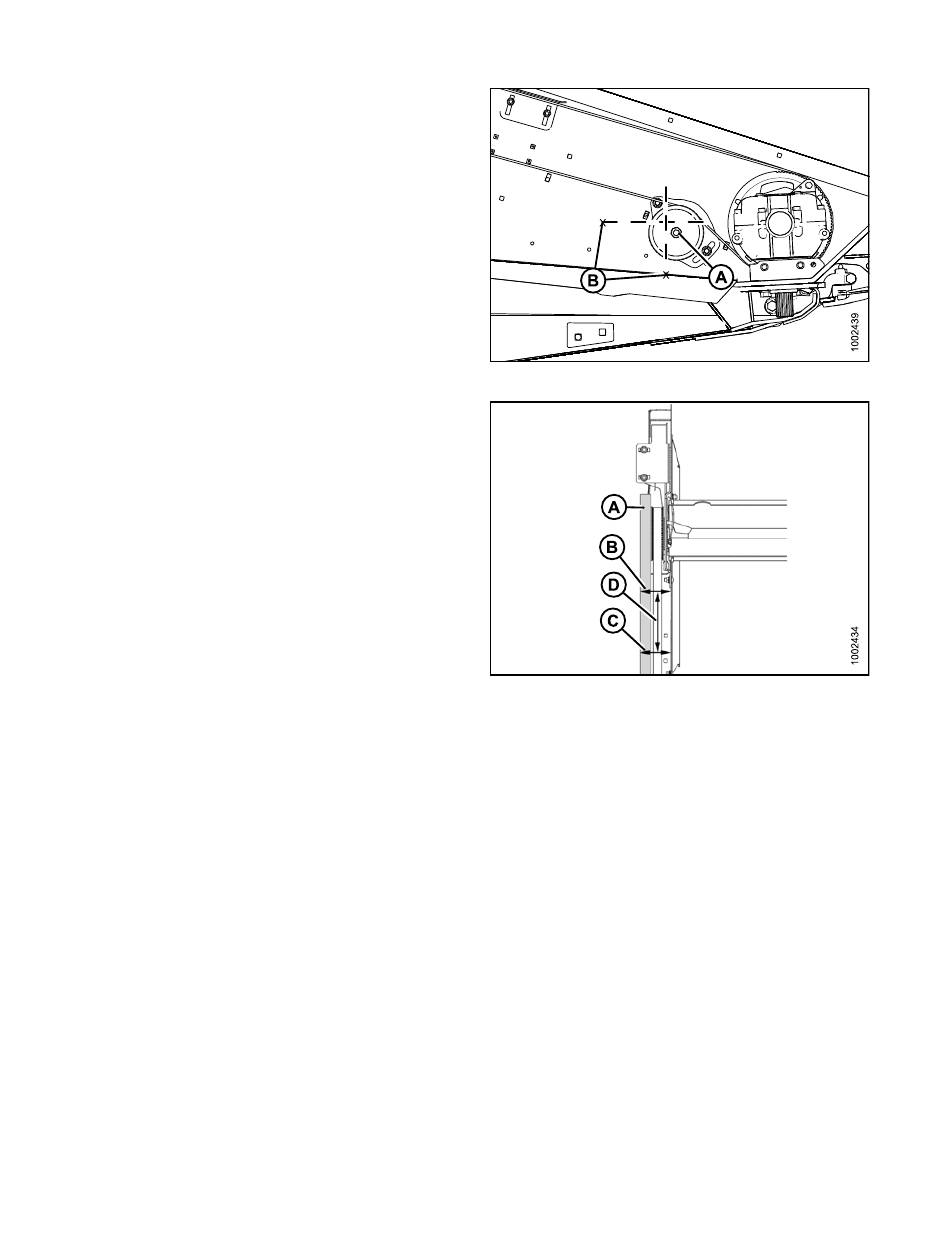

Figure 7.153
Figure 7.154
330
Révision A
