7.10.5 Réglage de la hauteur du tablier
Pour empêcher la matière de pénétrer dans les tapis et la barre de coupe, maintenez la hauteur du tablier de sorte
que le tapis passe juste en dessous de barre de coupe avec un écart maximal de 12 mm (1/32 po.), ou en déviant
légèrement le tapis vers le bas (jusqu'à 1,5 mm [1/16 po.] ) pour créer un joint.
NOTE:
La mesure se fait au niveau des supports avec
la plateforme en position de travail et les tabliers
complètement glissés vers l'avant.
AVERTISSEMENT
Pour éviter toute blessure corporelle due à la chute
du rabatteur levé, enclenchez toujours les supports
de sécurité du rabatteur avant de passer dessous
pour une raison quelconque.
DANGER
Pour éviter toute blessure corporelle ou mortelle
due à un démarrage intempestif ou une chute
de la machine levée, coupez toujours le moteur,
retirez la clé et enclenchez les supports de
sécurité avant de passer sous la plateforme pour
une raison quelconque.
d'opération de votre moissonneuse-batteuse pour
plus d'instructions sur l'utilisation et le stockage des
supports de sécurité de la plateforme.
Pour régler la hauteur du tablier, procédez comme suit :
1. Relâchez la tension sur le tapis. Reportez-vous à la
section
7.10.3 Réglage de la tension du tapis latéral,
page
358.
2. Levez le tapis sur le bord avant après la barre
de coupe.
3. Desserrez les deux écrous de blocage (A). UN
DEMI-TOUR
SEULEMENT
tablier (B).
NOTE:
La taille de la plateforme détermine le nombre de
supports. Rabatteur simple : 4,6 à 9,1 m (15 à 30 pi.)
= 4, rabatteur double : 9,1 à 13,7 m (30 à 45 pi.) = 8
4. Appuyez sur le tablier (C) pour l'abaisser par rapport
aux supports, pour obtenir le paramètre recommandé
ci-dessus. Appuyez sur le support (B) à l'aide d'un
poinçon pour relever le tablier par rapport au support.
169878
MAINTENANCE ET ENTRETIEN
Consultez le manuel
sur
le
support
du
362

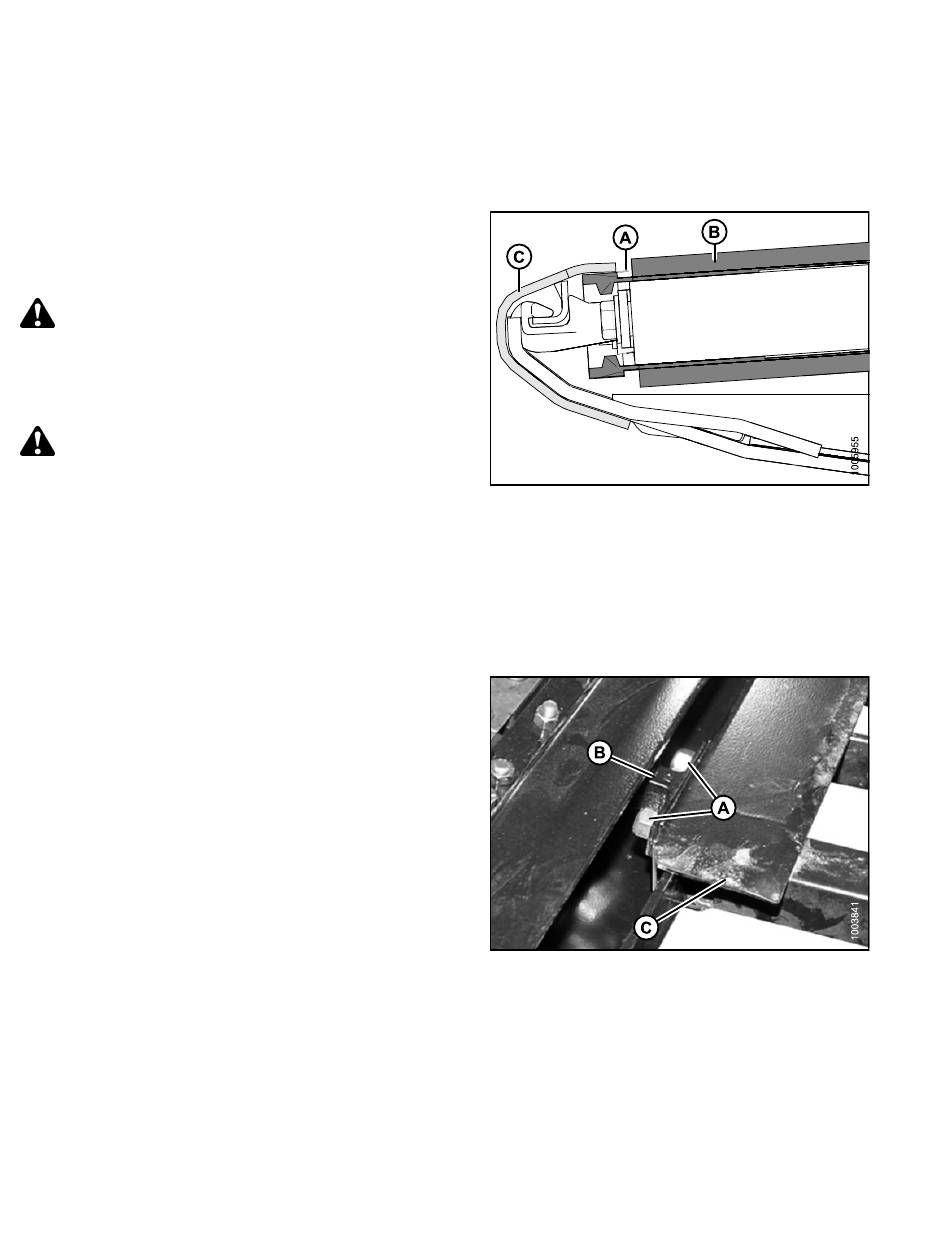

Figure 7.215: Tapis supprimé pour plus
de clarté
A - Espace (tapis et barre de coupe)
C - Barre de coupe
Figure 7.216: Tapis supprimé pour plus
de clarté
A - Écrous de blocage
C - Tablier
B - Tapis
B - Support du tablier
Révision A
