Table 7.3 Utilisez le tableau pour identifier le portage
hydraulique.
Réf
A
Retour d'entraînement du rabatteur (attache
jaune)
B
Pression d'entraînement du rabatteur
(attache blanche)
C
Marche avant du rabatteur (attache rouge)
D
Marche arrière du rabatteur (attache verte)
E
Levage du rabatteur (attache noire)
Multicoupleur - séries John Deere 60/70
Le multicoupleur de la John Deere de série 60 est standard sur toutes les moissonneuses-batteuses des séries 60/70
John Deere. Il intègre le levage du rabatteur, la marche avant-arrière et le système hydraulique d'entraînement
ainsi que toutes les connexions électriques dans un seul coupleur de multicoupleur. Deux versions différentes
sont disponibles pour fournir les fonctions disponibles sur la plateforme utilisée. La version supérieure comprend
l'électricité, le levage du rabatteur et la marche avant/arrière, tandis que la version inférieure ne comprend pas la
connexion pour la marche avant-arrière du rabatteur.
169878
MAINTENANCE ET ENTRETIEN
Fonction

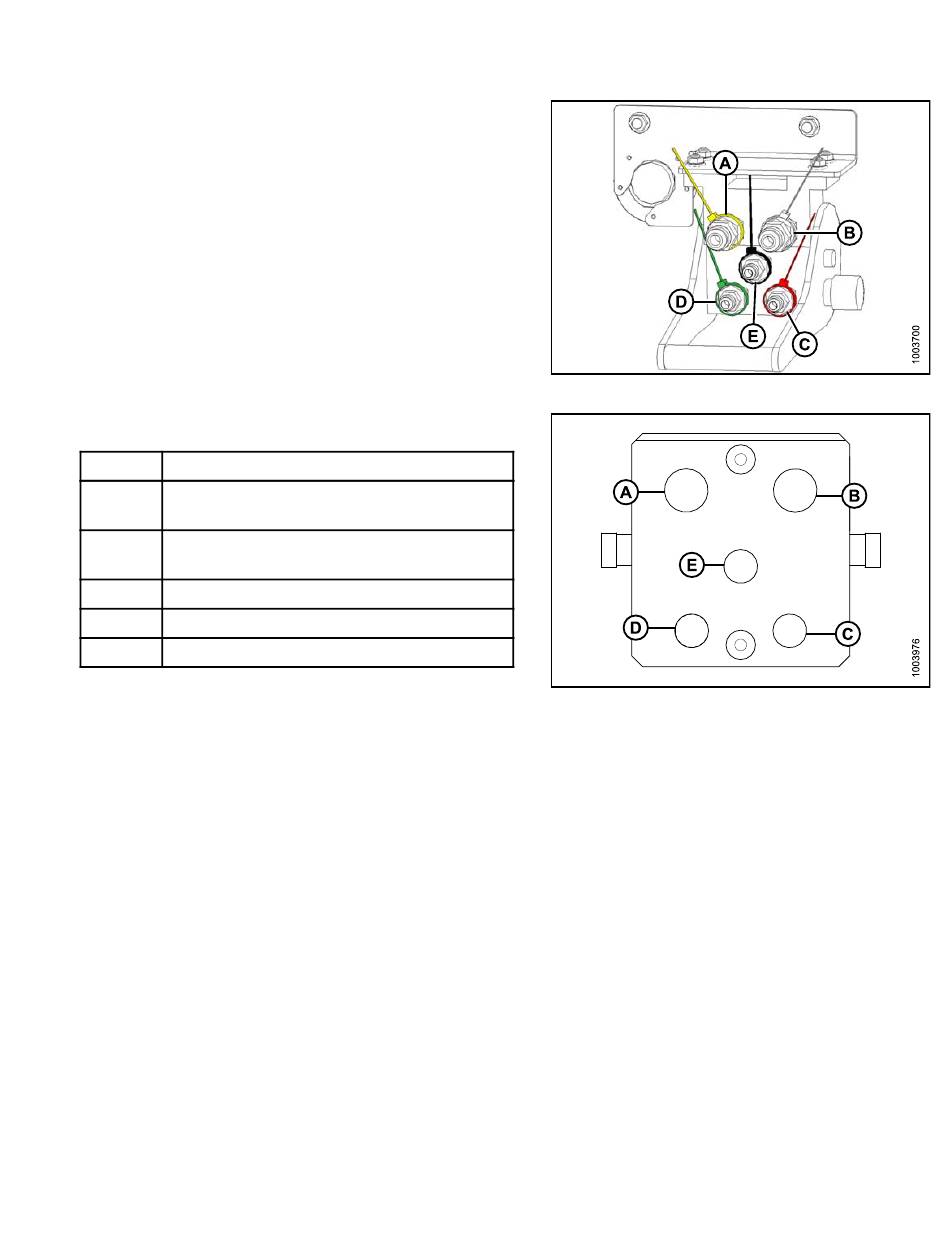

Figure 7.37: MD n°153151 Vue arrière
Figure 7.38: MD n°135238 Multicoupleur
(vue avant)
277
Révision A
