Réglage du froncement du rabatteur
Pour régler le froncement du rabatteur, procédez comme suit :
Le profil de froncement doit être mesuré avant de démonter le rabatteur pour l'entretien, ainsi le profil peut
être entretenu après le remontage.
1. Placez le rabatteur sur la barre de coupe (entre « 4 » et
« 5 » sur la jauge). Cette position offre un dégagement
suffisant dans toutes les positions avant-arrière du
rabatteur.
2. Enregistrez une mesure à chaque emplacement de
disque de rabatteur pour chaque tube de rabatteur.
3. Ajustez le profil de la manière suivante : Commencez
avec le disque de rabatteur à proximité du centre de la
plateforme et poursuivez avec les extrémités.
a. Retirez les boulons (A).
b. Desserrer le boulon (B) et réglez le bras (C) jusqu'à
ce qu'à obtention de la mesure souhaitée entre le
tube du rabatteur et la barre de coupe.
NOTE:
Laissez les tubes de rabatteur trouver une
courbe naturelle et placez le matériel de manière
appropriée.
c. Réinstallez les boulons (A) dans les trous alignés
et serrez-les.
169878
MAINTENANCE ET ENTRETIEN
IMPORTANT:

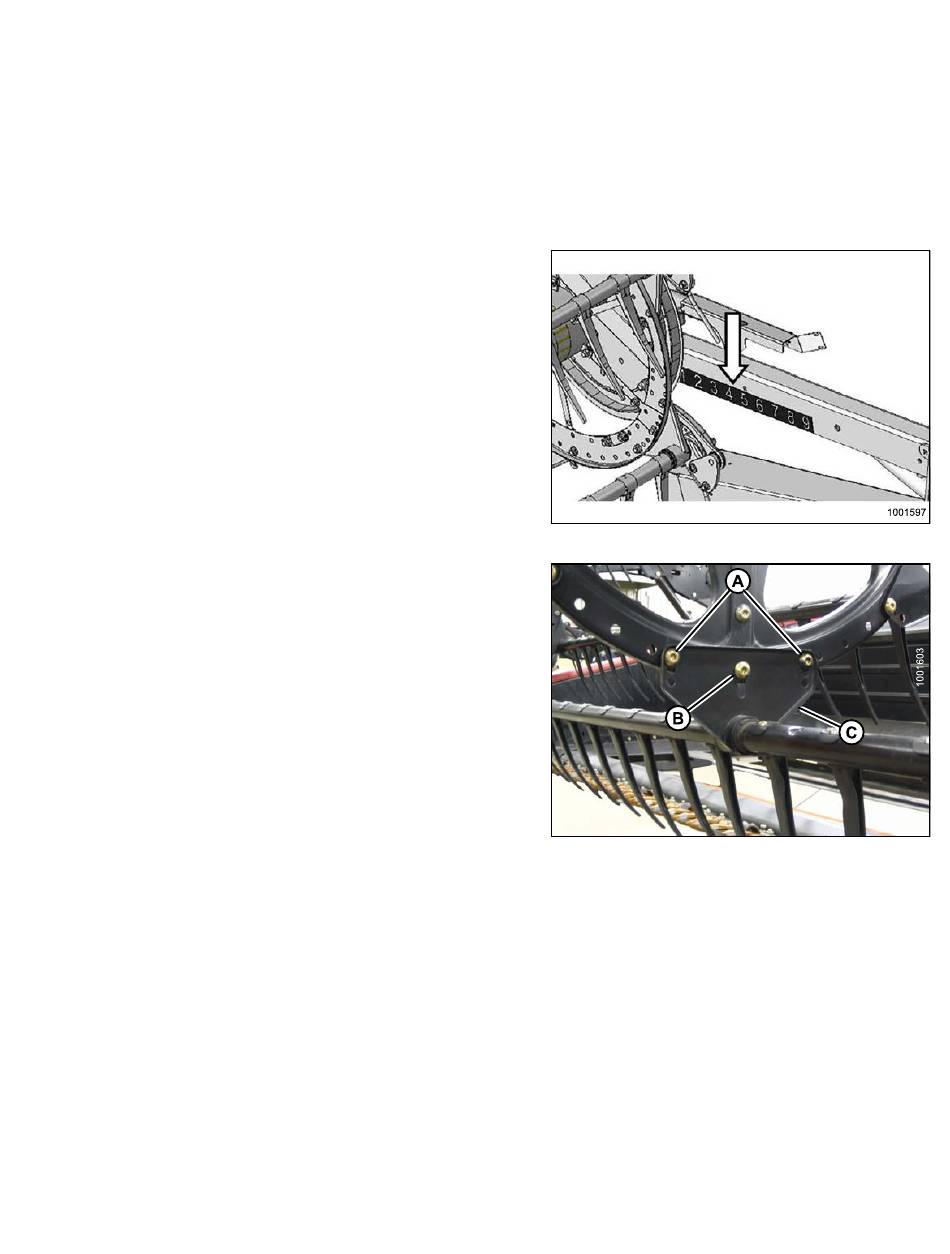

Figure 7.245: Autocollant du bras
Figure 7.246
375
Révision A
