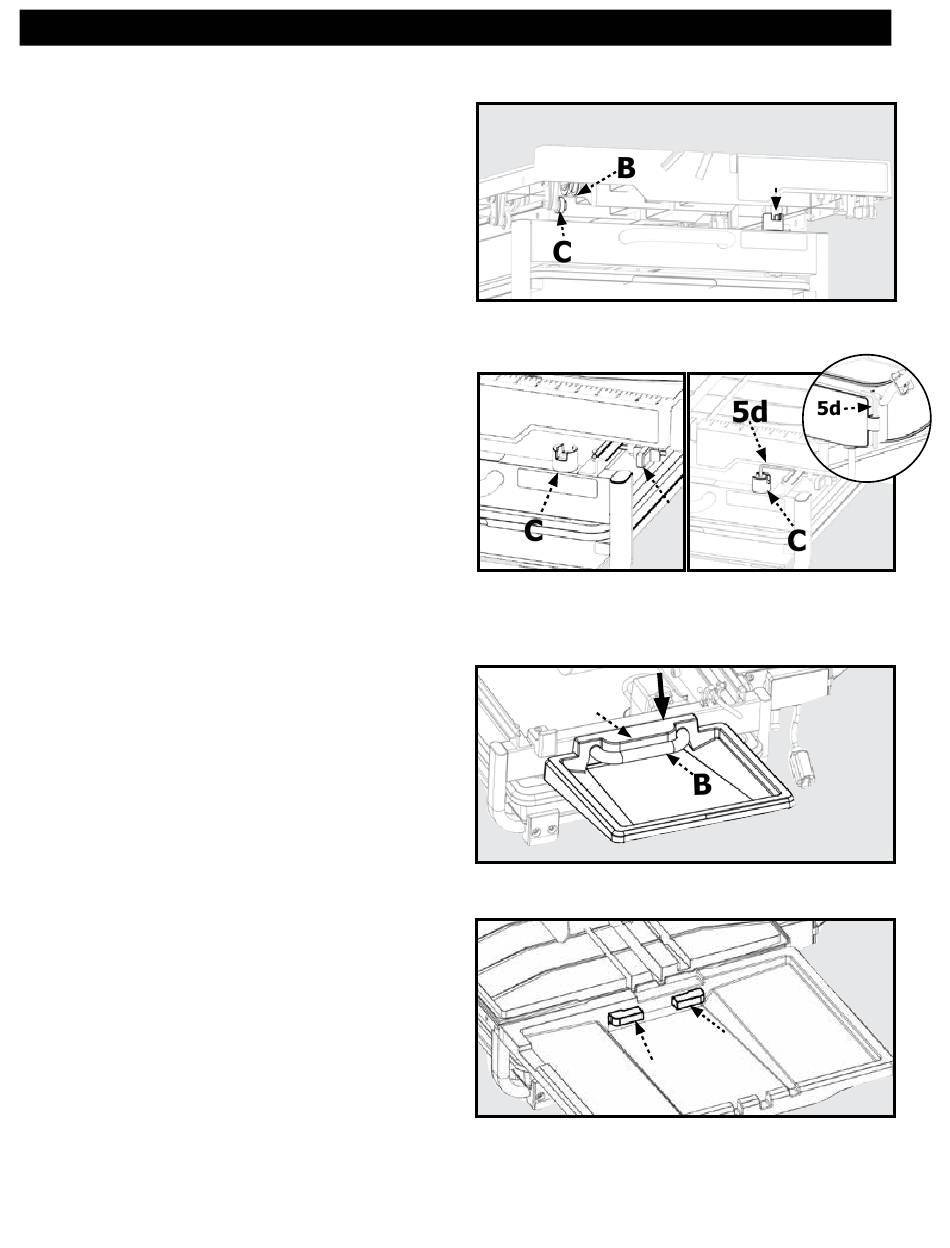

FIXER LA TABLE DE TRAVAIL
1. Assurez-vous que le verrou à rainure de la
table (A) est desserré en position ouverte, comme
illustré à la figure 8, de sorte que la rainure soit
parallèle au sens de déplacement de la table.
2. Positionnez la table de travail (9) de manière à
aligner les roulements de gauche, comme indiqué à la
figure 8. Les plus gros rouleaux (B) doivent être guidés
sur le dessus des rails, de même que les plus petits
rouleaux (C) doivent être guidés sous les rails.
3. Desserrez le boulon de la butée de table (C, Figure 9a)
avec une clé Allen de 4 mm (5d) et faites-le pivoter de 90
degrés (C, Figure 9b). Une fois que la butée de la table
est en position verrouillée, resserrez le boulon de la butée
avec la clé allemande de 4 mm. Cela empêchera la table
de glisser en arrière, hors du cadre principal. Pour retirer
la table, desserrez le boulon et faites pivoter l'arrêt de la
table de 90 degrés dans la position indiquée à la figure 9a.
4. Pour verrouiller la table, de sorte qu'elle ne
bouge pas, engagez le verrou de table (D, fig.
9) dans le rail à l'emplacement indiqué.

Fixer les plateaux Splash

La scie à carrelage Cruzer de 10 pouces a deux plateaux
anti-éclaboussures, un bac anti-éclaboussures inférieur
(2) et un bac anti-éclaboussures supérieur (3).
1. Fixez le plateau inférieur anti-éclaboussures (2) en le
faisant glisser sur la poignée (B), puis en appuyant sur le
plateau pour le verrouiller, comme illustré à la figure 10.
2. Fixez le plateau supérieur anti-éclaboussures (3) en
ajustant la découpe du plateau supérieur anti-éclaboussures
sur les languettes de montage de la table de travail.
3. Appuyez le plateau vers la table jusqu'à ce qu'il soit dégagé
des supports de fixation, puis appuyez pour le verrouiller.
