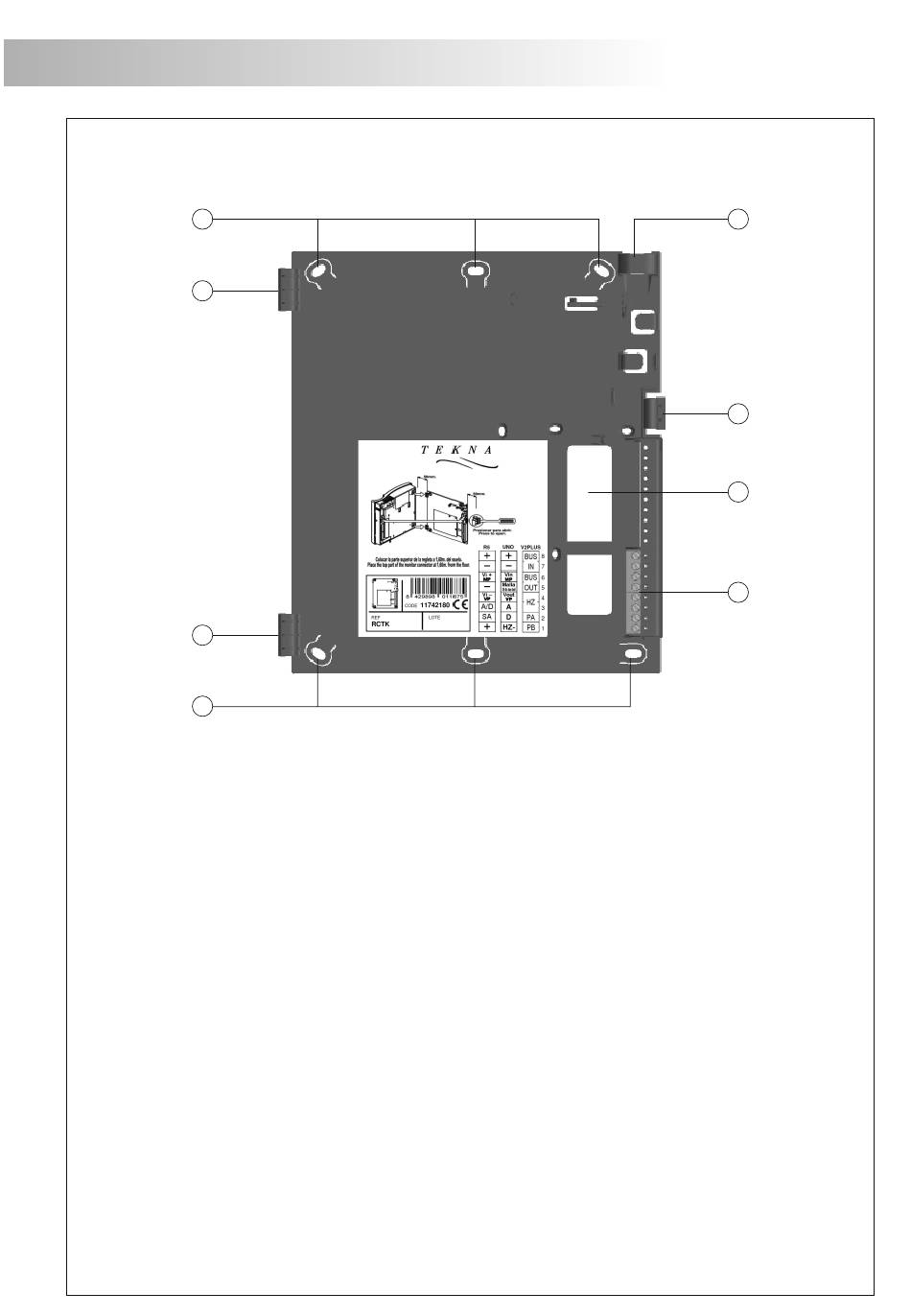

DESCRIPTION DE LA RÉGLETTE
a
b
b
a
a. Trou de fixation (x6).
b. Crochet de fixation (x2).
c. Entrée pour câblage vertical.
d. Crochet de fixation.
e. Entrée pour câblage central.
f. Bornier de connexion:
Les bornes de connexion ' + ' et ' ' se trouvent doublées pour faciliter la connexion en cascade
d'autres postes. Si le moniteur ne se trouve pas sur l'étrier de connexion, les postes placés en
cascade resteront sans alimentation.
D
+, – : Positif, négatif
Vi + / MP : entrée MP signal vidéo.
Vi – / VP : entrée VP signal vidéo.
A/D : communication audio et digital.
SA : s ortie sonnerie auxiliaire.
-
escription de l'étrier de connexion RCTK.
.
65
c
d
e
f
