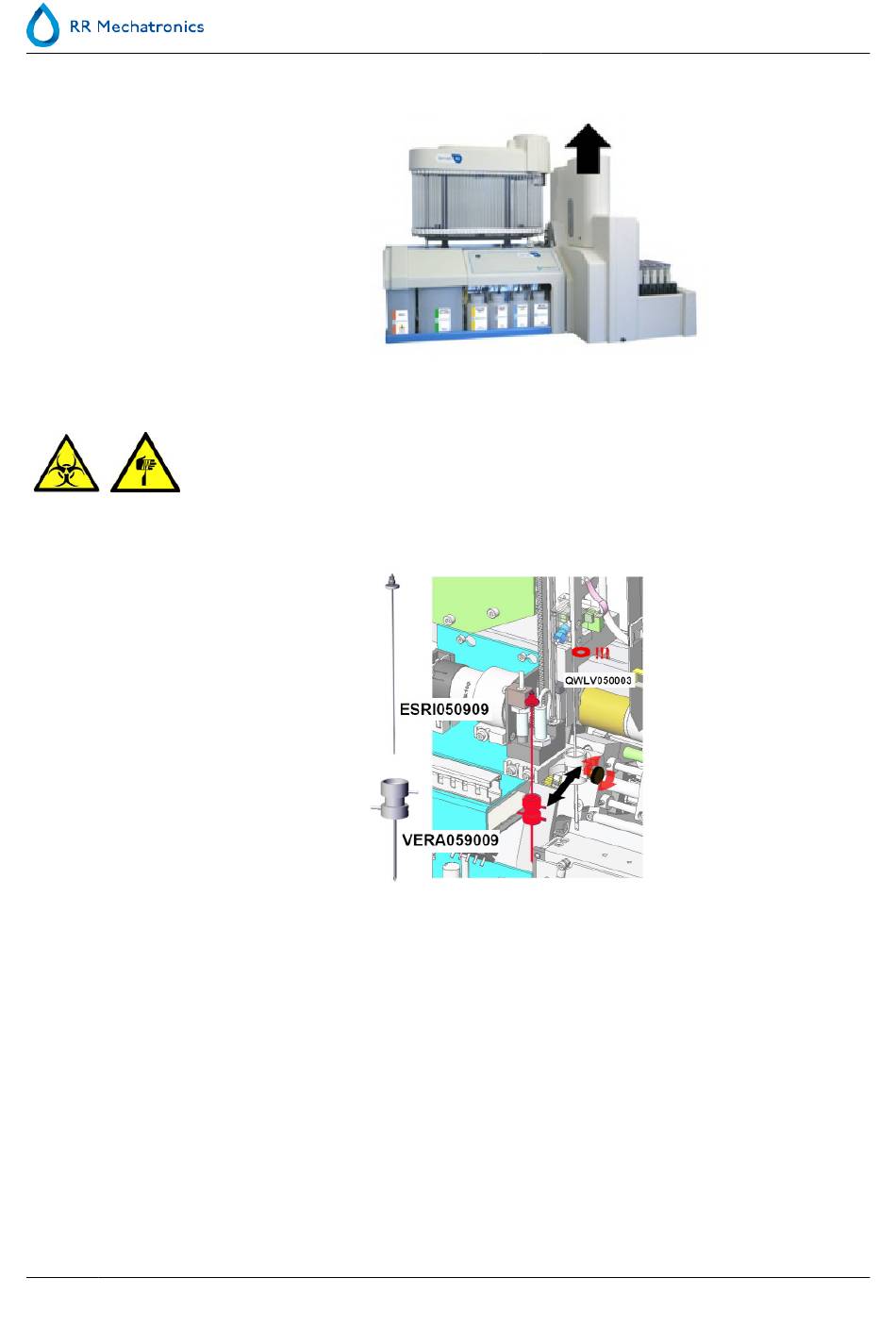

Retirer le capot supérieur de l'unité rack.
1. Dévisser la vis qui empêche l'aiguille
extérieure de se détacher de
l'ensemble.
2. Détacher l'aiguille de prélèvement.
3. Sortir simultanément l'intégralité de
l'aiguille extérieure et l'aiguille de
prélèvement de l'ensemble d'aiguille.
4. Repérer chaque tube pour les
rebrancher plus facilement sur le bon
raccord.
5. Débrancher les tubes de l'aiguille
extérieure.
Remplacement d'aiguille :
1. Installer simultanément une aiguille de prélèvement (neuve) ESRI050909 et une nouvelle aiguille
extérieure VERA059009
2. Faire glisser la nouvelle aiguille de prélèvement dans l'aiguille extérieure (neuve).
3. S'assurer que l'aiguille de prélèvement est équipée d'un joint torique (neuf) QWLV050003.
4. Installer simultanément une aiguille de prélèvement (neuve) ESRI050909 et l'aiguille extérieure (neuve)
5. Placer l'aiguille de prélèvement dans l'aiguille extérieure.
6. Repositionner les aiguilles sur l'ensemble d'aiguille.
7. Serrer l'aiguille de prélèvement. Ne pas trop serrer l'aiguille de prélèvement dans la pièce de mélange,
au risque sinon d'entraîner une fissuration ou un arrachage du filetage à l'intérieur du bloc de raccords.
94
Maintenance
MRN-074-2-FR Starrsed RS
