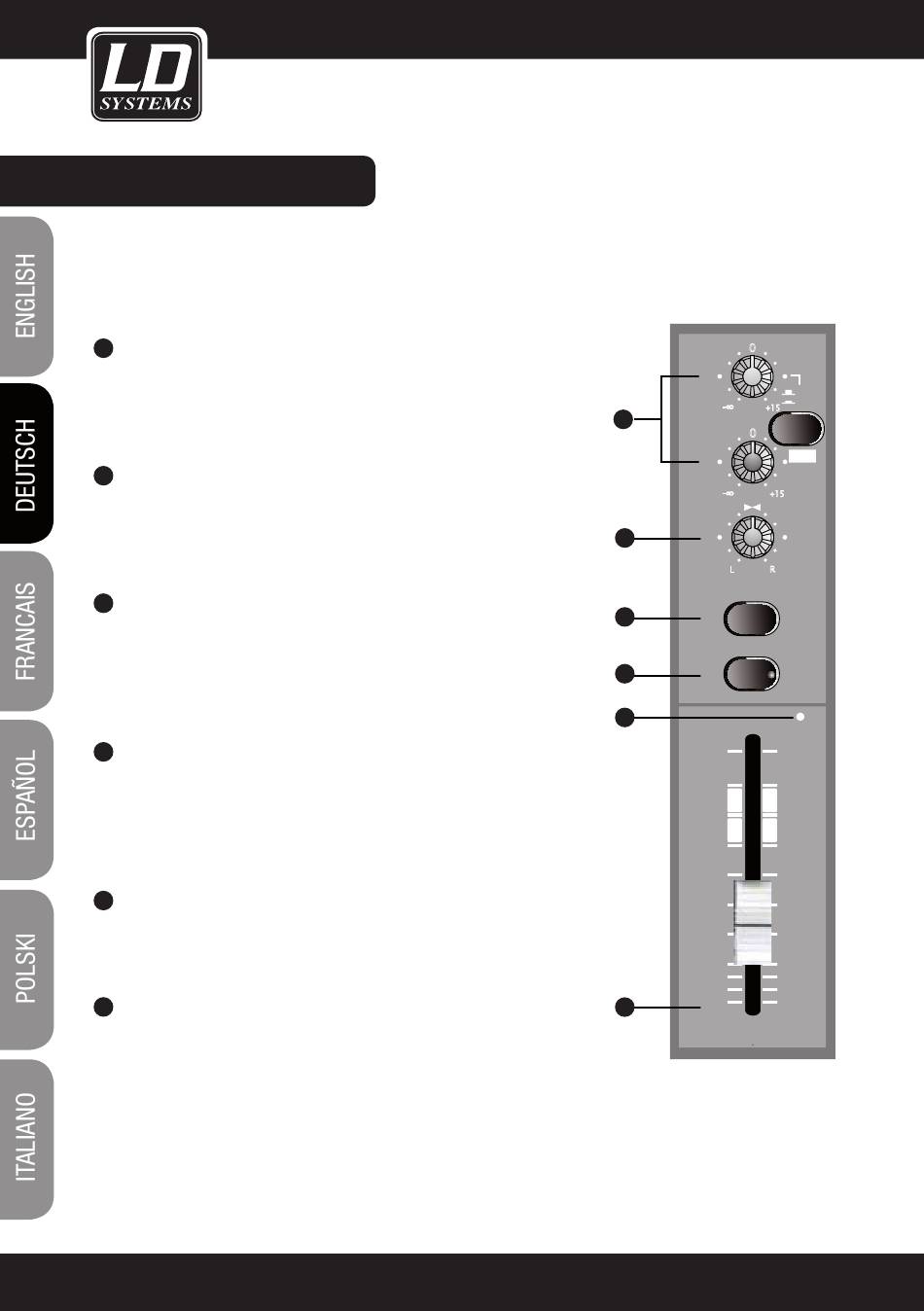

BEDIENELEMENTE:
PAN/BAL
15
Die Mono-Kanalzüge des LAX12DA verfügen über einen Panorama-Regler
(PAN), die Stereo-Kanalzüge über einen so genannten Balance-Regler (BAL),
die beide der Verteilung des Signals auf den rechten und linken Ausgangskanal
dienen.
MUTE/ALT 3-4
16
Sämtliche Kanalzüge des LAX12DA verfügen über eine MUTE/ALT3-4-Taste,
über die Sie das Signal des jeweiligen Kanals auf den ALT3-4-Ausgang routen
können. Gleichzeitig wird das Signal des jeweiligen Kanals auf dem Main-OUT
gemutet.
SOLO
17
Die SOLO-Taste bewirkt, dass Sie ausschließlich auf dem Kopfhöreraus-
gang das Signal des Kanalzugs hören, dessen Solo-Funktion aktiviert ist
(Taste gedrückt), ohne die anderen Kanäle. Besonders hilfreich ist die
SOLO-Taste beim Einpegeln (Gain-Einstellung) und als "Preview"-Option
zur Überwachung des jeweiligen Signals.
PEAK-LED
18
Alle Kanalzüge des LAX12DA sind mit einer Peak-LED zur Überwachung
des jeweiligen Audiosignals ausgestattet. Wenn die Peak-LED aufleuchtet
(6 dB unterhalb der tatsächlichen Übersteuerungsgrenze), bedeutet dies,
dass das Signal die maximal mögliche Aussteuerung erreicht hat und
Verzerrungen entstehen können.
KANAL-FADER
19
Über diesen Fader steuern Sie die Gesamtlautstärke des jeweiligen
Kanalzugs, d.h. den Pegel, der an die Summenausgänge (MAIN MIX)
ausgegeben wird.
STEREO AUX RETURNS
20
Diese 6,3-mm-Klinkenbuchsen (TRS) dienen in erster Line dazu, das Audio-
signal aus einem externen Effektprozessor zurück in den Mixer (MAIN MIX)
zu überführen. Darüber hinaus lassen sich diese Buchsen als zusätzliche
AUX-Eingänge nutzen. Hinweis. Solange kein Stecker im Aux Return 2 steckt,
liegt am Aux Return 2 das Signal des internen Effektprozessors an.
30
0
1
AUX
-
+15
14
0
2
-
+15
PAN
15
L R
16 MUTE /
ALT 3-4
17
SOLO
18
PEAK
10
dB
5
0
-5
-10
-15
-20
-30
-40
-60
19
4
POST
PRE
DFX
POST
(PRE)
