Raccordement HART

Les variantes de raccordement suivantes sont disponibles :
• raccordement direct au transmetteur via les bornes de raccordement 1(+) / 2(–)
• raccordement via le circuit de courant 4...20-mA
Remarque !
• Le circuit de mesure doit avoir une charge d'au moins 250 Ω.
• Après la mise en service procéder au réglage suivant :
– Activer ou désactiver l'accès en écriture HART (v. page 51)
• Tenir compte, lors du raccordement, également des documentations publiées par
HART Communication Foundation, notamment HCF LIT 20 : "HART, un aperçu tech-
nique".
R a c c o r d e m e n t t e r m i n a l p o r t a b l e H A R T
3

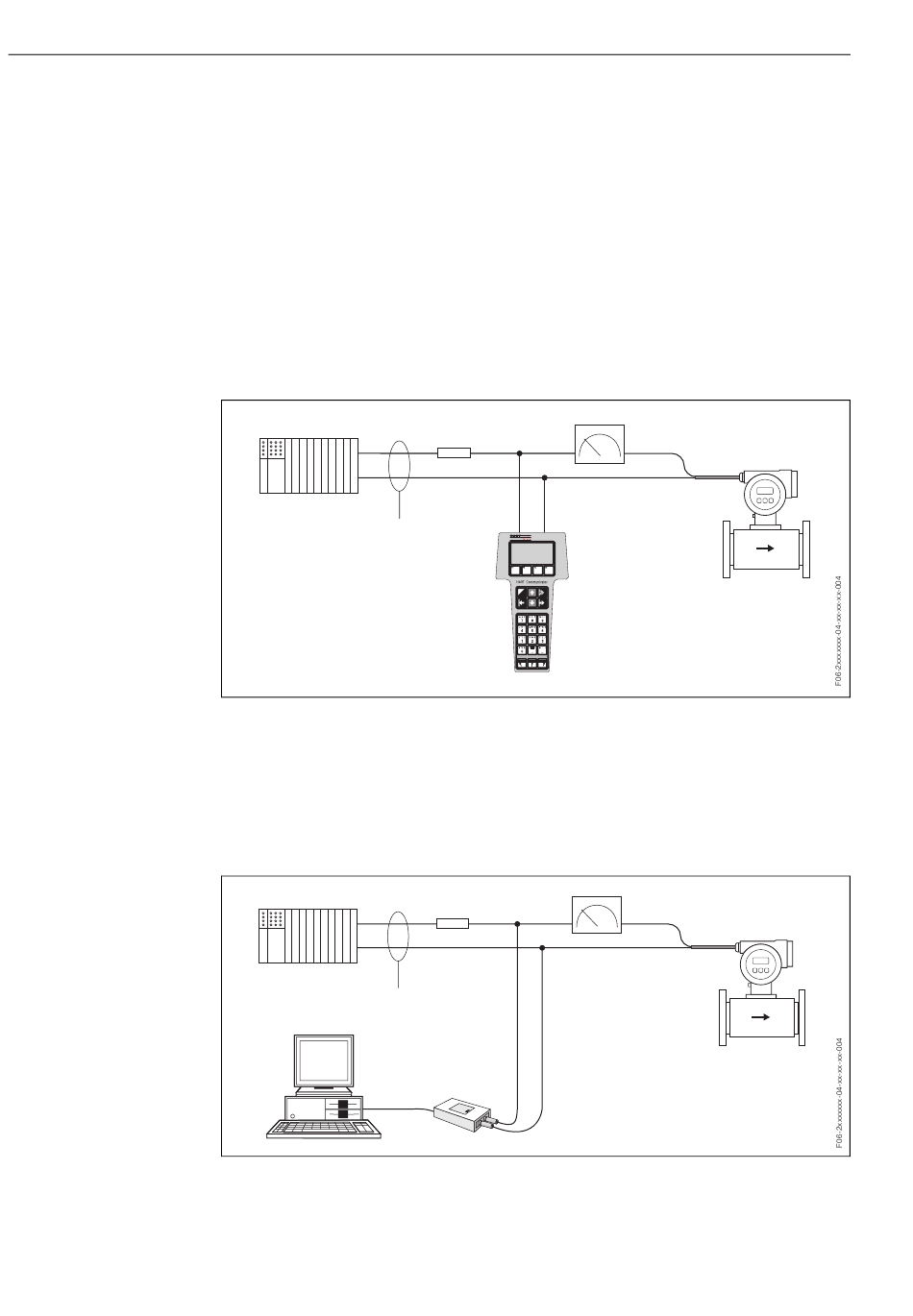

Fig. 22 : Raccordement électrique du terminal portable HART :
1 Terminal portable HART
2 Blindage
3 Autres unités d'exploitation ou API avec alimentation de transmetteur
R a c c o r d e m e n t d ' u n P C a v e c l o g i c i e l d e c o m m a n d e
Pour le raccordement d'un PC avec logiciel de commande (par ex. "FieldTool") il est
nécessaire d'avoir un modem HART (par ex. "Commubox FXA 191").
2
1
RS 232
Fig. 23 : Raccordement électrique d'un PC avec logiciel de commande
1 PC avec logiciel de commande
2 Blindage
3 Autres unités d'exploitation ou API avec alimentation de transmetteur
4 Modem HART, par ex. Commubox FXA 191
250 Ω
2
I
O
1
250 Ω
3
4
