M o n t a g e d e d i s q u e s d e m a s s e ( D N 2 5 . . . 2 0 0 )
Sous certaines conditions d'application, par ex. dans le cas de conduites revêtues ou
non mises à la terre (v. page 35 et suivantes), il faut monter pour la compensation de
potentiel des disques de masse supplémentaires entre le capteur et la bride de con-
duite. Les disques de masse peuvent être commandés séparément comme accessoi-
res chez E+H (v. page 59).
Attention !
• La mise en place de disques de masse (y compris les joints) augmente la longueur
de montage ! Dimensions → page 87
• Revêtement PTFE et PFA → Des joints supplémentaires doivent être montés entre le
disque de masse et la bride de conduite.
1.
Placer le disque de masse et les joints supplémentaires entre les brides de l'appa-
reil et ceux de la conduite (v. Fig. 14).
2.
Insérer les vis à travers les perçages de bride. Serrer ensuite légèrement les
écrous.
3.
Tourner ensuite le disque de masse comme décrit à la Fig. 14, jusqu'à ce que la
poignée bute contre les vis. Ceci permet de centrer correctement le disque de
masse.
4.
Serrer ensuite les vis en respectant les couples de serrage nécessaires (v. page 23
et suivantes)
Relier le disque de masse au potentiel de terre → page 37.
5.

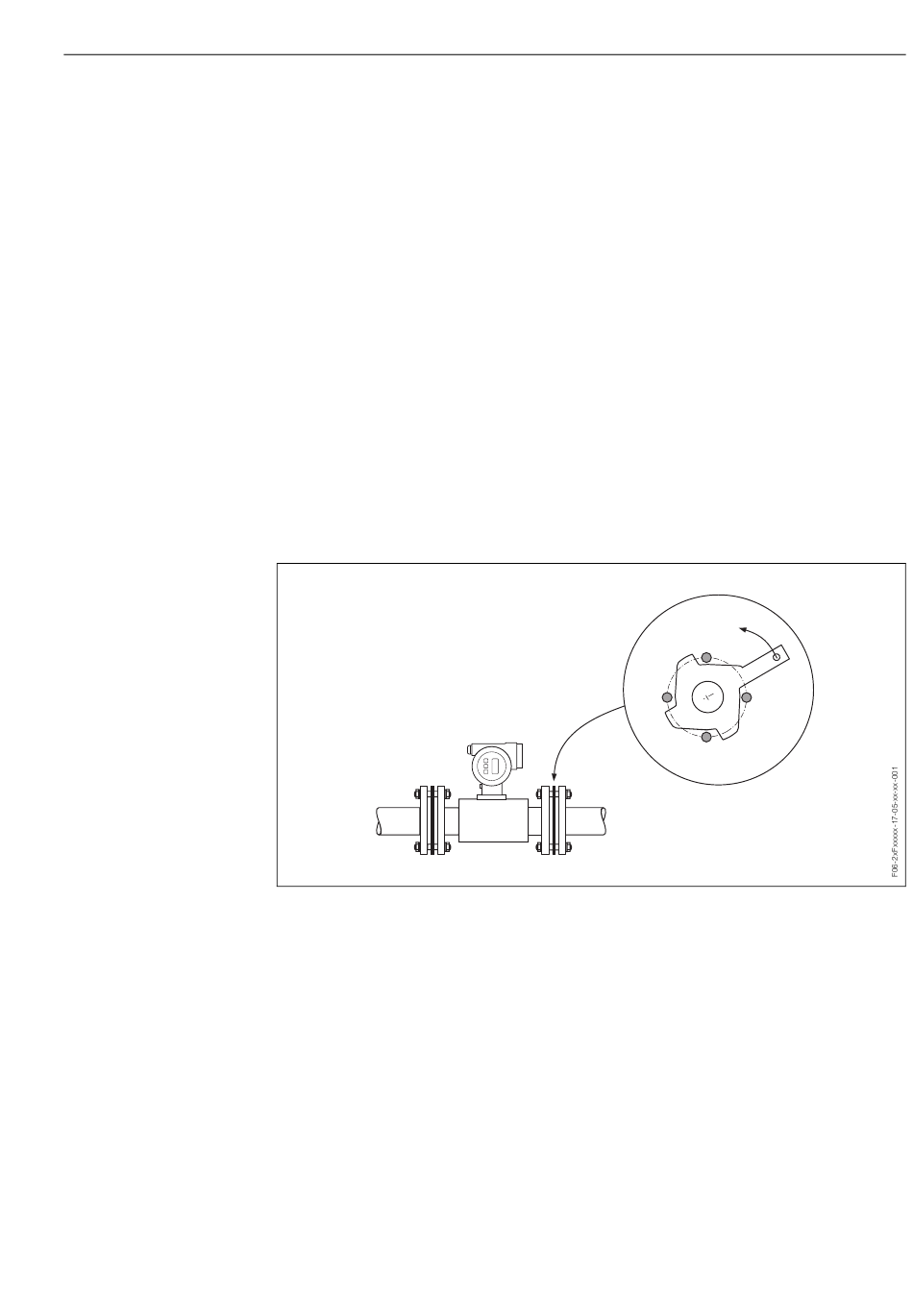

Fig. 14 : Montage de disques de masse (Promag P, DN 25...200)
