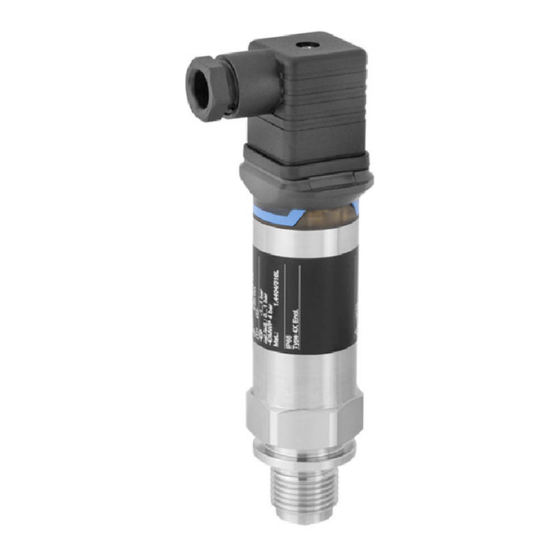

Endress+Hauser Cerabar PMP11 Guide Rapide
Capteur de pression avec cellules métalliques
Masquer les pouces
Voir aussi pour Cerabar PMP11:
- Manuel de mise en service (44 pages) ,
- Information technique (52 pages) ,
- Instructions condensées (24 pages)
Table des Matières
Publicité
Liens rapides
TI01133P/00/FR/03.16
71343736
Products
Information technique
Cerabar PMP11, PMP21
Mesure de pression de process
Capteur de pression avec cellules métalliques
Domaines d'application
Le Cerabar est un capteur de pression pour la mesure de la pression absolue et de la
pression relative dans les gaz, vapeurs, liquides et poussières. Le Cerabar peut être
utilisé dans le monde entier grâce à un grand nombre d' a gréments et de raccords
process.
Principaux avantages
• Bonne reproductibilité et stabilité à long terme
• Précision de référence : jusqu' à 0,3%
• Gammes de mesure personnalisées
– Rangabilité jusqu' à 5:1
– Capteur pour gammes de mesure jusqu' à 400 bar (6 000 psi)
• Boîtier et membrane de process en 316L
Solutions
Services
Publicité
Table des Matières
Manuels Connexes pour Endress+Hauser Cerabar PMP11
Sommaire des Matières pour Endress+Hauser Cerabar PMP11
- Page 1 Solutions Services TI01133P/00/FR/03.16 71343736 Information technique Cerabar PMP11, PMP21 Mesure de pression de process Capteur de pression avec cellules métalliques Domaines d'application Le Cerabar est un capteur de pression pour la mesure de la pression absolue et de la pression relative dans les gaz, vapeurs, liquides et poussières. Le Cerabar peut être utilisé...
-
Page 2: Table Des Matières
Cerabar PMP11, PMP21 Sommaire Informations relatives au document ... . . 4 Environnement ......20 Fonction du document . - Page 3 Cerabar PMP11, PMP21 Documentation ......36 Field of Activities ......
-
Page 4: Informations Relatives Au Document
Cerabar PMP11, PMP21 Informations relatives au document Fonction du document Ce document fournit toutes les caractéristiques techniques relatives à l' a ppareil et donne un aperçu des accessoires qui peuvent être commandés pour l' a ppareil. Symboles utilisés Symboles d'avertissement... -
Page 5: Documentation
Cerabar PMP11, PMP21 Documentation Les types de document répertoriés sont disponibles : Dans la zone de téléchargement de la page Internet Endress+Hauser : www.fr.endress.com → Téléchargements Instructions condensées (KA) : prise en main rapide Ce manuel contient toutes les informations essentielles de la réception des marchandises à la première mise en service. -
Page 6: Termes Et Abréviations
Cerabar PMP11, PMP21 Termes et abréviations A0029505 Pos. Terme/ Explication Abréviation L' O PL (Over pressure limit = limite de surcharge du capteur) de l' a ppareil de mesure dépend de l' é lément le moins résistant à la pression parmi les composants sélectionnés, c' e st-à-dire qu' i l faut tenir compte non seulement de la cellule de... -
Page 7: Calcul De La Rangeabilité
Cerabar PMP11, PMP21 Calcul de la rangeabilité 1 = 2 A0029545 Etendue de mesure étalonnée/ajustée Etendue basée sur le zéro URL capteur Exemple • Capteur : 10 bar (150 psi) • Etendue étalonnée/ajustée : 0…5 bar (0…75 psi) • Fin d' é chelle (URL) = 10 bar (150 psi) •... -
Page 8: Principe De Fonctionnement Et Construction Du
Cerabar PMP11, PMP21 Principe de fonctionnement et construction du système Principe de mesure - mesure Appareils avec membrane de process métallique de la pression de process La pression de process déforme la membrane de process métallique du capteur et un liquide de remplissage transmet la pression à... -
Page 9: Caractéristiques De L'appareil
Cerabar PMP11, PMP21 Caractéristiques de l'appareil PMP11 Domaine d' a pplication Pression relative Raccords process • Filetage ISO 228, également affleurant • Filetage ASME • DIN 13 Gammes de mesure De –400…+400 mbar (–6…+6 psi) à –1…+40 bar (–15…+600 psi). -
Page 10: Construction Du Produit
Cerabar PMP11, PMP21 Construction du produit Aperçu Pos. Description Connecteur électrovanne C - 1 C - 2 Câble C- 1 Connecteur M12 Capot du boîtier en plastique C- 2 Connecteur M12 Pour Ex eC et IP69 : capot du boîtier en métal... -
Page 11: Entrée
Cerabar PMP11, PMP21 Entrée Grandeur mesurée Grandeurs de process mesurées • PMP11 : pression relative • PMP21 : pression relative ou pression absolue Grandeur de process calculée Pression Gamme de mesure Membrane de process métallique Capteur Appareil Gamme de mesure capteur Plus petite Réglages usine... - Page 12 Cerabar PMP11, PMP21 Capteur Appareil Gamme de mesure capteur Plus petite Réglages usine Option maximale étendue étalonnable inférieure (LRL) supérieure (URL) [bar (psi)] [bar (psi)] [bar (psi)] [bar (psi)] [bar (psi)] Appareils pour la mesure de la pression absolue 400 mbar...
-
Page 13: Sortie
Cerabar PMP11, PMP21 Sortie Signal de sortie Description Option 4 à 20 mA (2 fils) PMP11 : sortie 0 à 10 V (3 fils) Configurateur de produit, caractéristique de commande "Sortie" Gamme de signal 4 à 20 mA 3,8 mA à 20,5 mA Charge (pour appareils 4 à... -
Page 14: Electronique Analogique
Cerabar PMP11, PMP21 Comportement dynamique Electronique analogique Temps mort (t ) [ms] Constante de temps (T63), t [ms] Constante de temps (T90), t [ms] 6 ms 10 ms 15 ms Endress+Hauser... -
Page 15: Alimentation Électrique
Cerabar PMP11, PMP21 Alimentation électrique AVERTISSEMENT Limitation de la sécurité électrique en raison d'un raccordement incorrect ! ‣ Selon CEI/EN61010, il convient de prévoir un séparateur pour l' a ppareil. ‣ En cas d' u tilisation de l' a ppareil de mesure en zone explosible, le montage doit être conforme aux normes et réglementations nationales en vigueur ainsi qu' a ux Conseils de sécurité... -
Page 16: Raccordement Électrique
Cerabar PMP11, PMP21 Raccordement électrique Indice de protection Appareil Raccordement Classe climatique Option PMP21 Câble 5 m (16 ft) IP66/68 Boîtier NEMA type 4X/6P PMP21 Câble 10 m (33 ft) IP66/68 Boîtier NEMA type 4X/6P PMP21 Câble 25 m (82 ft) IP66/68 Boîtier NEMA type 4X/6P... -
Page 17: Caractéristiques De Performance De La Membrane De Process Métallique
Cerabar PMP11, PMP21 Caractéristiques de performance de la membrane de process métallique Conditions de référence • Selon IEC 60770 • Température ambiante T = constante dans la gamme : +21…+33 °C (+70…+91 °F) • Humidité φ = constante, dans la gamme de 5 à 80 % h.r. -
Page 18: Montage
Cerabar PMP11, PMP21 Montage Conditions de montage • Aucune humidité ne doit pénétrer dans le boîtier lors de l' i nstallation ou de l' u tilisation de l' a ppareil, ou lors de l' é tablissement des connexions électriques. • Si possible, diriger le câble et le connecteur vers le bas afin d' e mpêcher la pénétration d' h umidité... - Page 19 Cerabar PMP11, PMP21 A0024395 Appareil Vanne d' a rrêt Siphon Mesure de la pression dans les liquides Monter l' a ppareil avec une vanne d' a rrêt à la même hauteur que la prise de pression. A0024399 Appareil Vanne d' a rrêt Mesure de niveau •...
-
Page 20: Environnement
Cerabar PMP11, PMP21 Environnement Gamme de température Appareil Gamme de température ambiante ambiante PMP11 –40…+70 °C (–40…+158 °F) PMP21 –40…+85 °C (–40…+185 °F) PMP21 Appareils pour zone explosible : –40…+70 °C (–40…+158 °F) Exception : Le câble suivant est conçu pour une gamme de température ambiante de –25…+70 °C (–13…+158 °F) : Configurateur de produit, caractéristique de commande "Accessoire fourni",... -
Page 21: Process
Des sauts thermiques peuvent engendrer des écarts de mesure limités dans le temps. La compensation de température interne est d' a utant plus rapide que la variation de température est faible et l' i ntervalle de temps long. Pous plus d' i nformations, veuillez contacter votre agence Endress+Hauser. Indications de pression AVERTISSEMENT La pression maximale pour l'appareil de mesure dépend de son élément le plus faible. -
Page 22: Construction Mécanique
Cerabar PMP11, PMP21 Construction mécanique Construction, dimensions Hauteur de l'appareil La hauteur de l'appareil est calculée à partir de • la hauteur du raccord électrique • la hauteur du boîtier et • la hauteur du raccord process correspondant. Les chapitres suivants reprennent les différentes hauteurs des composants. Vous pouvez déterminer simplement la hauteur de l' a ppareil en additionnant les différentes hauteurs individuelles. -
Page 23: Boîtier
Cerabar PMP11, PMP21 Pos. Description Matériau Poids kg (lbs) Appareil Option Câble 10 m (33 ft) PUR (UL94V0) 0,570 (1.26) PMP21 Câble 25 m (82 ft) PUR (UL94V0) 1.400 (3.09) PMP21 Configurateur de produit, caractéristique de commande "Raccordement électrique" Boîtier A0027288 Unité... - Page 24 Cerabar PMP11, PMP21 Raccords process avec Filetage ISO 228 G membrane de process métallique interne ø3 (0.12) G ¼" ø23 (0.91) ø5 (0.2) ø9.5 (0.37) G ¼" A A0021960 A0021959 ø18 (0.71) ø11.4 (0.45) ø3 (0.12) ø17.5 (0.69) ø6 (0.24) G ½"...
-
Page 25: Raccords Process Avec Membrane De Process Métallique Interne
Cerabar PMP11, PMP21 Raccords process avec Filetage ASME membrane de process métallique interne ø21.4 (0.84) ø3 (0.12) NPT ¼" NPT ¼"-14 ø13.7 (0.54) ø17.3 (0.68) A0021965 NPT ½"-18 A0021964 ø21.4 (0.84) ø11.4 (0.45) ø17.3 (0.68) NPT ½"-14 A0021966 Unité de mesure mm (in) Pos. - Page 26 Cerabar PMP11, PMP21 Raccords process avec Filetage DIN13 membrane de process métallique interne ø3 (0.12) ø6 (0.24) ø17.5 (0.69) M20x1.5 A0021968 Unité de mesure mm (in) Description Appareil Matériau Poids kg (lbs) Option Valeur nominale Valeur nominale à 100 bar (1 500 psi)
-
Page 27: Raccords Process Avec Membrane De Process Métallique Affleurante
Cerabar PMP11, PMP21 Raccords process avec Filetage JIS B0203 membrane de process métallique affleurante ø21.4 (0.84) ø11.4 (0.45) ø17.3 (0.68) R ½" A0021970 Unité de mesure mm (in) Diamètre de la membrane de process : 17,2 mm (0,68 in) Description Appareil Matériau... -
Page 28: Matériaux En Contact Avec Le Process
Raccords process Endress+Hauser fournit un raccord fileté en inox conformément à AISI 316L (numéro de matériau DIN/ EN 1.4404 ou 1.4435). Du point de vue de leur propriété de stabilité à la température, les matériaux 1.4404 et 1.4435 sont regroupés sous 13E0 dans la norme EN 1092-1: 2001 Tab. La composition chimique de ces deux matériaux peut être identique. -
Page 29: Nettoyage
Cerabar PMP11, PMP21 Matériaux sans contact avec Boîtier le process A0027299 A0025117 A0027300 Pos. Composant Matériau Connecteur électrovanne • Joint : NBR • Connecteur : PA • Vis : V2A Câble • Vis de pression : PVDF • Joint : TPE-V •... -
Page 30: Opérabilité
Cerabar PMP11, PMP21 Opérabilité Afficheur enfichable PHX20 Aucun affichage ou autre dispositif de configuration n' e st nécessaire pour utiliser l' a ppareil. (en option) Toutefois, les appareils avec un connecteur électrovanne peuvent être équipés d' u n afficheur local optionnel PHX20. -
Page 31: Certificats Et Agréments
Les appareils PMP21 et PMP23 satisfont aux exigences légales des directives EAC en vigueur. Celles- ci sont listées dans la déclaration de conformité EAC, de même que les normes appliquées. Par l' a pposition du marquage EAC, Endress+Hauser atteste que l' a ppareil a passé les tests avec succès. -
Page 32: Autres Normes Et Directives
Cerabar PMP11, PMP21 pression impose uniquement que les équipements sous pression soient conçus et fabriqués conformément aux "bonnes pratiques d' i ngénierie en vigueur dans un Etat membre". Causes : • Directive des équipements sous pression (DESP) 2014/68/EU Article 4, point 3 •... -
Page 33: Agrément Crn
Configurateur de produit, caractéristique de commande "Test, certificat" Informations à fournir à la commande Des informations détaillées à fournir à la commande sont disponibles : • Dans le Configurateur de produit sur le site web Endress+Hauser : www.endress.com -> Cliquez sur "Corporate"... -
Page 34: Contenu De La Livraison
Cerabar PMP11, PMP21 Contenu de la livraison • Appareil de mesure • Accessoires en option • Instructions condensées • Certificats Endress+Hauser... -
Page 35: Accessoires
Cerabar PMP11, PMP21 Accessoires Manchon à souder Il existe différents manchons à souder pour le montage sur cuve ou sur conduite. Appareil Description Option Référence PMP21 Manchon à souder G½, 316L 52002643 PMP21 Manchon à souder G½, 316L certificat matière 3.1 52010172 EN10204-3.1, certificat de réception... -
Page 36: Information Technique
Cerabar PMP11, PMP21 Documentation Field of Activities Mesure de pression - Appareils de mesure pour la pression de process, la pression différentielle, le niveau et le débit FA00004P/14/FR Information technique • TI00241F/00/EN : EMV test procedures • TI00426F/14/FR : Manchons à souder, adaptateurs de process et brides (vue d' e nsemble)
