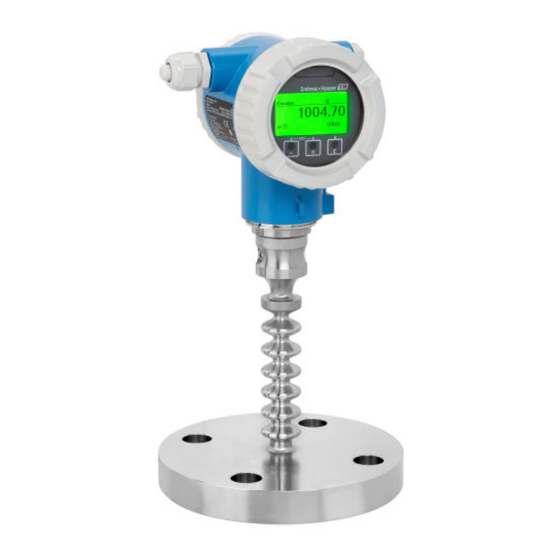

Endress+Hauser Cerabar PMP71B Manuel De Mise En Service
Masquer les pouces
Voir aussi pour Cerabar PMP71B:
- Manuel de mise en service (88 pages) ,
- Information technique (76 pages) ,
- Instructions condensées (36 pages)
Manuels Connexes pour Endress+Hauser Cerabar PMP71B
Sommaire des Matières pour Endress+Hauser Cerabar PMP71B
- Page 1 Products Solutions Services BA02229P/14/FR/02.23-00 71609564 2023-02-22 Valable à partir de la version 01.00.zz (Firmware de l' a ppareil) Manuel de mise en service Cerabar PMP71B Mesure de pression de process PROFINET avec Ethernet-APL advanced physical layer...
- Page 2 Le fabricant se réserve le droit d' a dapter les caractéristiques de ses appareils aux évolutions techniques sans avis préalable. Consulter Endress+Hauser pour obtenir les informations actuelles et les éventuelles mises à jour du présent manuel.
- Page 3 Cerabar PMP71B PROFINET avec Ethernet-APL Sommaire Sommaire Informations relatives au Intégration système ....40 document ......5 Aperçu des fichiers de description de...
- Page 4 Sommaire Cerabar PMP71B PROFINET avec Ethernet-APL Accessoires ..... . . 74 14.1 Accessoires spécifiques à l' a ppareil ..74 14.2 Device Viewer .
- Page 5 Cerabar PMP71B PROFINET avec Ethernet-APL Informations relatives au document Informations relatives au document Fonction du document Le manuel de mise en service contient toutes les informations nécessaires aux différentes phases du cycle de vie de l' a ppareil : de l' i dentification du produit, de la réception des marchandises et du stockage au dépannage, à...
- Page 6 Informations relatives au document Cerabar PMP71B PROFINET avec Ethernet-APL Informations complémentaires : Renvoi à la documentation : Renvoi à la page : Série d'étapes : Résultat d'une étape individuelle : 1.2.4 Symboles utilisés dans les graphiques Numéros de position : 1, 2, 3 ...
- Page 7 Cerabar PMP71B PROFINET avec Ethernet-APL Informations relatives au document Liste des abréviations A0029505 OPL : L' O PL (Over pressure limit = limite de surpression de la cellule de mesure) de l' a ppareil dépend de l' é lément le moins résistant à la pression parmi les composants sélectionnés, c' e st-à-dire qu' i l faut tenir compte non seulement de la cellule de mesure mais également du raccord process.
- Page 8 Vérification des cas limites : ‣ Pour les fluides spéciaux et les fluides de nettoyage, Endress+Hauser fournit volontiers une assistance pour vérifier la résistance à la corrosion des matériaux en contact avec le fluide, mais n' a ccepte aucune garantie ou responsabilité.
- Page 9 Endress+Hauser le confirme en apposant la marque CE sur l' a ppareil. Sécurité informatique Endress+Hauser ne peut fournir une garantie que si l' a ppareil est installé et utilisé comme décrit dans le manuel de mise en service. L' a ppareil dispose de mécanismes de sécurité...
- Page 10 Consignes de sécurité fondamentales Cerabar PMP71B PROFINET avec Ethernet-APL Fonction/interface Réglage usine Recommandation Interface service (CDI) Activée Sur une base individuelle après évaluation des risques. Protection en écriture via commutateur Non activée Sur une base individuelle après évaluation des de verrouillage hardware risques.
- Page 11 Cerabar PMP71B PROFINET avec Ethernet-APL Description du produit Description du produit Construction du produit 3.1.1 Membrane métallique Appareil standard (sans séparateur) A0043089 Élément de mesure Canal avec liquide de remplissage Membrane métallique Pression La pression déforme la membrane métallique de la cellule de mesure. Un liquide de remplissage transmet la pression à...
- Page 12 Description du produit Cerabar PMP71B PROFINET avec Ethernet-APL Appareil avec séparateur A0043583 Élément de mesure Membrane interne Canal avec liquide de remplissage Membrane métallique Pression La pression agit sur la membrane du séparateur et est transmise à la membrane interne par un liquide de remplissage.
- Page 13 Cerabar PMP71B PROFINET avec Ethernet-APL Description du produit 3.1.2 Mesure de niveau (niveau, volume et masse) Appareil standard (sans séparateur) ρ g A0038343 Hauteur (niveau) Pression ρ Densité du produit Accélération gravitationnelle Appareil avec séparateur ρ g A0038342 1 Exemple d' i llustration : séparateur avec capillaire...
- Page 14 • La documentation est-elle disponible ? • Le cas échéant (voir plaque signalétique) : Les Conseils de sécurité (XA) sont-ils disponibles ? S' i l est possible de répondre "non" à l' u ne de ces questions, contacter Endress+Hauser. 4.1.1 Contenu de la livraison La livraison comprend : •...
- Page 15 Cerabar PMP71B PROFINET avec Ethernet-APL Réception des marchandises et identification des produits Lieu de fabrication : voir plaque signalétique. 4.2.2 Plaque signalétique Différentes plaques signalétiques sont utilisées selon la version de l' a ppareil. Les plaques signalétiques contiennent les informations suivantes : •...
- Page 16 • Pour garantir une lisibilité optimale de l' a fficheur local, ajuster le boîtier et l' a fficheur local • Endress+Hauser propose un étrier de montage pour fixer l' a ppareil sur les conduites ou sur les parois • Utiliser des anneaux de rinçage pour les brides, les joints de brides et les raccords type "pancake"...
- Page 17 Cerabar PMP71B PROFINET avec Ethernet-APL Montage 5.1.4 Instructions de montage pour les appareils avec séparateurs AVIS Manipulation inappropriée ! Endommagement de l' a ppareil ! ‣ Le séparateur et le transmetteur de pression forment un système fermé et étalonné, qui a été...
- Page 18 Montage Cerabar PMP71B PROFINET avec Ethernet-APL • Protéger l' é lément de compensation en pression (1) de l' e ncrassement • Un décalage du point zéro en fonction de la position (lorsque la cuve est vide, la valeur mesurée n' a ffiche pas zéro) peut être corrigé...
- Page 19 Cerabar PMP71B PROFINET avec Ethernet-APL Montage Avantages de l' u tilisation de siphons : • Protège l' a ppareil de mesure des produits chauds sous pression dus à la formation et l' a ccumulation de condensats • Atténuation des coups de bélier •...
- Page 20 Montage Cerabar PMP71B PROFINET avec Ethernet-APL conductivité thermique ≤ 0,04 W/(m x K) et à la température ambiante et de process max. admissible. Les données ont été déterminées pour l' a pplication la plus critique "air non ventilé". Hauteur d' i solation maximale autorisée, indiquée ici sur un appareil de mesure...
- Page 21 Cerabar PMP71B PROFINET avec Ethernet-APL Montage 5.2.7 Isolation thermique en cas de montage avec un type de séparateur "Élément de refroidissement" Utilisation d' é léments de refroidissement en cas de températures extrêmes constantes du produit, qui entraînent un dépassement de la température maximale admissible de l' é...
- Page 22 Montage Cerabar PMP71B PROFINET avec Ethernet-APL –35 °C (–31 °F) –70 °C (–94 °F) 80 °C (176 °F) 400 °C (752 °F) 85 °C (185 °F) 300 °C (572 °F) –50 °C (–58 °F) 130 °C (266 °F) –35 °C (–31 °F) –70 °C (–94 °F)
- Page 23 Cerabar PMP71B PROFINET avec Ethernet-APL Montage ø42...60 (1.65...2.36) 122 (4.8) 140 (5.51) 158 (6.22) 175 (6.89) A0028493 Unité de mesure mm (in) Informations à fournir à la commande : • Peut être commandé via le Configurateur de produit • Peut être commandé comme accessoire séparé, référence 71102216 L' é...
- Page 24 Montage Cerabar PMP71B PROFINET avec Ethernet-APL Assemblage et montage 1. Insérer le connecteur (pos. 4) dans le connecteur correspondant du câble (pos. 6). 2. Insérer le câble avec la douille (pos. 6) dans l' a daptateur pour boîtier (pos. 1) jusqu' e n butée.
- Page 25 Cerabar PMP71B PROFINET avec Ethernet-APL Montage 5.2.13 Fermeture des couvercles de boîtier AVIS Endommagement du filetage et du couvercle du boîtier par des salissures et des dépôts ! ‣ Retirer les salissures (p. ex. sable) sur le filetage du couvercle et du boîtier.
- Page 26 Raccordement électrique Cerabar PMP71B PROFINET avec Ethernet-APL Raccordement électrique Exigences de raccordement 6.1.1 compensation de potentiel La terre de protection sur l' a ppareil ne doit pas être raccordée. Si nécessaire, le câble d' é quipotentialité peut être raccordé à la borne de terre extérieure de l' a ppareil avant que ce dernier ne soit raccordé.
- Page 27 Cerabar PMP71B PROFINET avec Ethernet-APL Raccordement électrique 6.2.2 Bornes • Tension d' a limentation et borne de terre interne : 0,5 … 2,5 mm (20 … 14 AWG) • Borne de terre externe : 0,5 … 4 mm (20 … 12 AWG) 6.2.3...
- Page 28 Raccordement électrique Cerabar PMP71B PROFINET avec Ethernet-APL 6.2.5 Câblage AVERTISSEMENT L'appareil peut être sous tension ! Risque d' é lectrocution et/ou d' e xplosion ! ‣ Si l' a ppareil est utilisé en zone explosible, respecter les normes nationales et les spécifications fournies dans les Conseils de sécurité...
- Page 29 Cerabar PMP71B PROFINET avec Ethernet-APL Raccordement électrique Boîtier à double compartiment A0042803 3 Bornes de raccordement et borne de terre dans le compartiment de raccordement Borne plus Borne moins Borne de terre interne 6.2.7 Entrées de câble A0045414 Entrée de câble Bouchon Le type d' e ntrée de câble dépend de la version d' a ppareil commandée.
- Page 30 Raccordement électrique Cerabar PMP71B PROFINET avec Ethernet-APL Appareils avec connecteur M12 A0011175 Signal APL - Signal APL + Blindage Non utilisée Garantir l'indice de protection 6.3.1 Entrées de câble • Presse-étoupe M20, plastique, IP66/68 TYPE 4X/6P • Presse-étoupe M20, laiton nickelé, IP66/68 TYPE 4X/6P •...
- Page 31 L' a fficheur local est approprié pour la configuration d' a pplications simples. Des applications plus élaborées peuvent être configurées avec les outils de configuration Endress+Hauser FieldCare ou DeviceCare, ainsi qu' a vec Bluetooth, l' a pp SmartBlue et l' a fficheur de l' a ppareil.
- Page 32 Options de configuration Cerabar PMP71B PROFINET avec Ethernet-APL afficheur local 7.4.1 Afficheur de l'appareil (en option) Fonctions : • Affichage des valeurs mesurées ainsi que des messages d' e rreur et d' i nformation • Rétroéclairage, qui passe du vert au rouge en cas d' e rreur •...
- Page 33 Condition • Appareil avec affichage Bluetooth • Smartphone ou tablette avec Endress+Hauser SmartBlue (app) ou PC avec DeviceCare à partir de la version 1.07.00 ou FieldXpert SMT70 La connexion a une portée allant jusqu' à 25 m (82 ft). La portée peut varier en fonction des conditions environnementales telles que les fixations, les murs ou les plafonds.
- Page 34 Options de configuration Cerabar PMP71B PROFINET avec Ethernet-APL Mot de passe initial Le numéro de série de l' a ppareil sert de mot de passe initial lorsque la connexion est établie pour la première fois. Noter ce qui suit si le module Bluetooth est retiré d' u n appareil et installé dans un autre appareil : le mot de passe modifié...
- Page 35 Cerabar PMP71B PROFINET avec Ethernet-APL Options de configuration 7.5.3 Établir la connexion Via réseau PROFINET avec Ethernet-APL A0046097 6 Options de configuration à distance via réseau PROFINET avec Ethernet-APL : topologie en étoile Système d' a utomatisation, p. ex. Simatic S7 (Siemens) Commutateur Ethernet Ordinateur avec navigateur web (p.
- Page 36 Options de configuration Cerabar PMP71B PROFINET avec Ethernet-APL A0046626 Tag de l' a ppareil Nom d' a ppareil État du signal État verrouillage Valeurs mesurées actuelles Sélectionner la langue Entrer le paramètre "Mot de passe" Connexion 1. Sélectionner le paramètre Language préféré pour le navigateur web.
- Page 37 Cerabar PMP71B PROFINET avec Ethernet-APL Options de configuration Zone de navigation Si une fonction de la ligne de fonctions est sélectionnée, ses sous-menus sont ouverts dans la zone de navigation. L' u tilisateur peut maintenant naviguer dans la structure de menu.
- Page 38 Options de configuration Cerabar PMP71B PROFINET avec Ethernet-APL Accès au menu de configuration via l'outil de configuration La structure du menu de configuration dans les outils de configuration est la même que pour la configuration via l' a fficheur local. L' é tendue des fonctions est cependant différente.
- Page 39 Ordinateur avec outil de configuration FieldCare/DeviceCare Commubox FXA291 Interface service (CDI) de l' a ppareil (= Endress+Hauser Common Data Interface) Pour mettre à jour (flasher) le firmware de l' a ppareil, l' a ppareil doit être alimenté via les bornes d' a limentation électrique.
- Page 40 Intégration système Cerabar PMP71B PROFINET avec Ethernet-APL Intégration système Aperçu des fichiers de description de l'appareil 8.1.1 Données relatives aux versions de l'appareil Version logiciel 01.01.zz • Sur la page de titre du manuel de mise en service • Sur la plaque signalétique du transmetteur •...
- Page 41 Cerabar PMP71B PROFINET avec Ethernet-APL Intégration système Télécharger le fichier de données mères (GSD) • Via serveur web : chemin de menu Système → Device drivers • Via www.endress.com/download 8.2.1 Nom du fichier de données mères (GSD) Exemple de nom d' u n fichier de données mères : GSDML-V2.42-EH_PMXXXB_APL_CERABAR-20220214.xml...
- Page 42 Intégration système Cerabar PMP71B PROFINET avec Ethernet-APL Transmission de données cyclique 8.3.1 Aperçu des modules Le graphique suivant montre quels modules sont à la disposition de l' a ppareil pour l' é change cyclique de données. L' é change cyclique des données est réalisé avec un système d' a utomatisation.
- Page 43 Cerabar PMP71B PROFINET avec Ethernet-APL Intégration système Module de sortie binaire Le module de sortie binaire peut recevoir cycliquement des valeurs de sortie discrètes du système d' a utomatisation. L' a ppareil met en œuvre un type 8 bits comme décrit dans PA PROFILE 4.0x.
- Page 44 Intégration système Cerabar PMP71B PROFINET avec Ethernet-APL État Codage (hex) Signification GOOD - OK 0x80 Aucune erreur n' a été diagnostiquée. GOOD - Maintenance demanded 0xA8 La valeur mesurée est valable. Il est fortement recommandé de réaliser la maintenance de l' a ppareil dans un avenir proche.
- Page 45 Cerabar PMP71B PROFINET avec Ethernet-APL Intégration système A0046154 8 Exemple de configuration d' u n système redondant (S2) : topologie en étoile Système d' a utomatisation 1 Synchronisation des systèmes d' a utomatisation Système d' a utomatisation 2 Commutateur de terrain Ethernet-APL Appareil Tous les appareils au sein du réseau doivent prendre en charge la redondance du...
- Page 46 Mise en service Cerabar PMP71B PROFINET avec Ethernet-APL Mise en service Préliminaires La gamme de mesure et l' u nité dans laquelle la valeur mesurée est transmise correspond aux données sur la plaque signalétique. AVERTISSEMENT Pression de process supérieure ou inférieure à la pression maximale/minimale autorisée !
- Page 47 FieldCare/DeviceCare via interface service (CDI) A0039148 Ordinateur avec outil de configuration FieldCare/DeviceCare Commubox FXA291 Interface service (CDI) de l' a ppareil (= Endress+Hauser Common Data Interface) Réglages hardware 9.4.1 Réglage du nom de l'appareil Un point de mesure peut être identifié rapidement au sein d' u ne installation sur la base du paramètre Tag de l'appareil et du paramètre Nom de l'appareil PROFINET.
- Page 48 Mise en service Cerabar PMP71B PROFINET avec Ethernet-APL Configuration des paramètres de communication via le logiciel • Adresse IP • Subnet mask • Default gateway Chemin du menu : Système → Connectivité → Ethernet Réglage de la langue d'interface 9.6.1 Afficheur local Réglage de la langue d'interface...
- Page 49 Cerabar PMP71B PROFINET avec Ethernet-APL Mise en service 9.6.2 Serveur web A0048882 Réglage de la langue 9.6.3 Outil de configuration Voir la description de l' o util de configuration. Configuration de l'appareil 9.7.1 Mise en service avec les touches situées sur l'électronique Les fonctions suivantes sont possibles via les touches sur le module électronique :...
- Page 50 Mise en service Cerabar PMP71B PROFINET avec Ethernet-APL 9.7.2 Mise en service avec l'assistant de mise en service Dans le serveur web, SmartBlue et sur l' a fficheur, l' a ssistant Mise en service est disponible pour guider l' u tilisateur tout au long des étapes de la mise en service initiale.
- Page 51 Cerabar PMP71B PROFINET avec Ethernet-APL Mise en service Exemple : Sortie de la valeur de pression à la sortie courant Les unités de pression et de température sont converties automatiquement. Les autres unités ne sont pas converties. Dans l' e xemple suivant, la valeur de pression doit être mesurée dans une cuve et délivrée sur la sortie courant.
- Page 52 Mise en service Cerabar PMP71B PROFINET avec Ethernet-APL 9.7.3 Linéarisation Dans l' e xemple suivant, le volume dans une cuve avec fond conique doit être mesuré en m Conditions préalables : • Les points pour le tableau de linéarisation sont connus •...
- Page 53 Cerabar PMP71B PROFINET avec Ethernet-APL Mise en service Protection des réglages contre l'accès non autorisé 9.9.1 Déverrouillage/verrouillage du hardware Display A0047196 Commutateur DIP pour le verrouillage et le déverrouillage de l' a ppareil Le commutateur DIP 1 situé sur l' é lectronique est utilisé pour verrouiller ou déverrouiller la configuration.
- Page 54 Mise en service Cerabar PMP71B PROFINET avec Ethernet-APL Chemin du menu : Système → Connectivité → Interface → Fonctionnement afficheur 9.9.3 Verrouillage/déverrouillage du software Si la configuration est verrouillée au moyen du commutateur DIP, la configuration ne peut à nouveau être déverrouillée qu' a u moyen du commutateur DIP.
- Page 55 Cerabar PMP71B PROFINET avec Ethernet-APL Configuration Configuration 10.1 Lecture de l'état de verrouillage de l'appareil Affichage de la protection active en écriture : • Dans le paramètre État verrouillage Chemin de menu de l' a fficheur local : au niveau de configuration supérieur Chemin de menu de l' o util de configuration : Système →...
- Page 56 Configuration Cerabar PMP71B PROFINET avec Ethernet-APL 10.3.1 Etalonnage cellule Au cours de leur cycle de vie, les capteurs de pression peuvent s' é carter ou dériver de la caractéristique de pression originale. L' é cart dépend des conditions de process et peut être corrigé...
- Page 57 Cerabar PMP71B PROFINET avec Ethernet-APL Diagnostic et suppression de défauts Diagnostic et suppression de défauts 11.1 Suppression générale des défauts 11.1.1 Erreurs générales L'appareil ne réagit pas • Cause possible : la tension d' a limentation ne correspond pas aux indications sur la plaque signalétique...
- Page 58 Diagnostic et suppression de défauts Cerabar PMP71B PROFINET avec Ethernet-APL 11.1.2 Tests supplémentaires Si aucune cause claire de l' e rreur ne peut être identifiée ou si la source du problème peut être à la fois l' a ppareil et l' a pplication, les tests supplémentaires suivants peuvent être effectués :...
- Page 59 Cerabar PMP71B PROFINET avec Ethernet-APL Diagnostic et suppression de défauts 11.2 Informations de diagnostic via LED 2 3 4 Zero Display A0046179 Pos. LED Signification Éteinte Absence d' a limentation électrique La LED clignote en vert • Mise en service de l' a ppareil jusqu' à ce que la valeur mesurée soit disponible...
- Page 60 Diagnostic et suppression de défauts Cerabar PMP71B PROFINET avec Ethernet-APL 11.3 Informations de diagnostic sur l'afficheur local 11.3.1 Message de diagnostic Affichage de la valeur mesurée et message de diagnostic en cas de défaut Les défauts détectés par le système d' a utosurveillance de l' a ppareil sont affichés sous forme de message de diagnostic en alternance avec l' u nité.
- Page 61 Cerabar PMP71B PROFINET avec Ethernet-APL Diagnostic et suppression de défauts Option "Maintenance required (M)" Maintenance requise. La valeur mesurée reste valable. Événement de diagnostic et texte d'événement Le défaut peut être identifié à l' a ide de l' é vénement de diagnostic. Le texte d' é vénement y contribue en fournissant une indication quant au défaut.
- Page 62 Diagnostic et suppression de défauts Cerabar PMP71B PROFINET avec Ethernet-APL Symbole Signification Défaut Un défaut de l' a ppareil s' e st produit La valeur mesurée n' e st plus valable Contrôle du fonctionnement L' a ppareil est en mode maintenance (p. ex. pendant une simulation) Hors spécification...
- Page 63 Cerabar PMP71B PROFINET avec Ethernet-APL Diagnostic et suppression de défauts 11.5.1 Liste des événements de diagnostic Numéro de Texte court Mesures correctives Signal Comportement du diagnostic d'état diagnostic [au départ usine] départ usine] Diagnostic du capteur Connexion capteur Vérifier le raccordement capteur Alarm défectueuse...
- Page 64 Diagnostic et suppression de défauts Cerabar PMP71B PROFINET avec Ethernet-APL Numéro de Texte court Mesures correctives Signal Comportement du diagnostic d'état diagnostic [au départ usine] départ usine] Diagnostic de la configuration Echec transfert de 1. Réessayer le transfert Alarm données 2.
- Page 65 Cerabar PMP71B PROFINET avec Ethernet-APL Diagnostic et suppression de défauts Numéro de Texte court Mesures correctives Signal Comportement du diagnostic d'état diagnostic [au départ usine] départ usine] Signal bruit faible 1. Vérifier la ligne d' i mpulsion Warning détecté 2. Vérifier la position de vanne 3.
- Page 66 Diagnostic et suppression de défauts Cerabar PMP71B PROFINET avec Ethernet-APL Numéro de Texte court Mesures correctives Signal Comportement du diagnostic d'état diagnostic [au départ usine] départ usine] Electronique principale Remplacer électronique principale Alarm en panne Stockage données Redémarrer l' a ppareil Alarm incohérent...
- Page 67 Cerabar PMP71B PROFINET avec Ethernet-APL Diagnostic et suppression de défauts Numéro de Texte court Mesures correctives Signal Comportement du diagnostic d'état diagnostic [au départ usine] départ usine] Alarme température 1. Vérifier la température du Warning process process 2. Vérifier la configuration de...
- Page 68 Diagnostic et suppression de défauts Cerabar PMP71B PROFINET avec Ethernet-APL Outre le temps de fonctionnement au moment de l' a pparition de l' é vénement, chaque événement est également associé à un symbole qui indique si l' é vénement s' e st produit ou est terminé...
- Page 69 Cerabar PMP71B PROFINET avec Ethernet-APL Diagnostic et suppression de défauts Evénement Texte d'événement d'information I1554 Séquence sécurité démarré I1555 Séquence sécurité confirmé I1556 Sécurité mode off I1663 Arrêt I1666 Horloge synchronisée I1712 Nouveau fichier flash reçu I1956 Réinitialiser 11.8 Réinitialisation de l'appareil 11.8.1...
- Page 70 Diagnostic et suppression de défauts Cerabar PMP71B PROFINET avec Ethernet-APL Suppression/réinitialisation du mot de passe 1. Appuyer trois fois sur la touche de configuration I. La fonction RAZ mot de passe est démarrée, la LED clignote. 2. Appuyer une fois sur la touche de configuration I dans les 15 s.
- Page 71 12.1.2 Anneaux de rinçage L' u tilisation d' a nneaux de rinçage permet de nettoyer la membrane sans retirer l' a ppareil du process. Pour plus d' i nformations : contacter Endress+Hauser. 12.1.3 Nettoyage extérieur Remarques concernant le nettoyage • Le produit de nettoyage utilisé ne doit pas attaquer les surfaces et les joints •...
- Page 72 ‣ Les réparations doivent être effectuées conformément aux instructions. ‣ Seule l' é quipe du SAV Endress+Hauser est autorisée à modifier un appareil certifié et à le transformer en une autre version certifiée. 13.2 Pièces de rechange •...
- Page 73 L' a ppareil doit être retourné en cas d' é talonnage en usine, ou si un mauvais appareil a été commandé ou livré. En tant qu' e ntreprise certifiée ISO et conformément aux directives légales, Endress+Hauser est tenu de suivre des procédures définies en ce qui concerne les appareils retournés ayant été...
- Page 74 Accessoires Cerabar PMP71B PROFINET avec Ethernet-APL Accessoires 14.1 Accessoires spécifiques à l'appareil 14.1.1 Accessoires mécaniques • Étrier de montage pour boîtier • Étrier de montage pour vannes de sectionnement et de purge • Vannes de sectionnement et de purge : •...
- Page 75 Cerabar PMP71B PROFINET avec Ethernet-APL Caractéristiques techniques Caractéristiques techniques 15.1 Sortie Signal de sortie PROFINET avec Ethernet-APL 10BASE-T1L, 2 fils 10 Mbit Signal de défaut Signal de défaut selon recommandation NAMUR NE 43. PROFINET avec Ethernet-APL : • Selon "Application Layer protocol for decentralized periphery", Version 2.4 •...
- Page 76 Caractéristiques techniques Cerabar PMP71B PROFINET avec Ethernet-APL Fichiers de description Informations et fichiers sous : d'appareil (GSD, FDI, DTM, • www.endress.com Sur la page produit de l' a ppareil : Téléchargements/Logiciel → Drivers d' a ppareil • www.profibus.org Connexions prises en charge •...
- Page 77 Cerabar PMP71B PROFINET avec Ethernet-APL Caractéristiques techniques 15.2 Environnement Gamme de température Les valeurs suivantes s' a ppliquent à une température de process de +85 °C (+185 °F). En ambiante présence de températures de process élevées, la température ambiante admissible est réduite.
- Page 78 Pour les environnements corrosifs (p. ex. environnement maritime / zones côtières), Endress+Hauser recommande l' u tilisation d' u ne armature revêtue de PVC ou de PTFE pour les capillaires et le boîtier inox. Le transmetteur peut être protégé en plus par un revêtement spécial (Technical Special Product (TSP)).
- Page 79 Si des vibrations se produisent également dans l' a pplication, Endress+Hauser recommande d' u tiliser un appareil avec capillaire. Si un appareil de mesure avec un élément de refroidissement ou un capillaire est utilisé, l' a ppareil doit être monté avec un étrier de montage.
- Page 80 Si des vibrations se produisent également dans l' a pplication, Endress+Hauser recommande d' u tiliser un appareil avec capillaire. Si un appareil de mesure avec un élément de refroidissement ou un capillaire est utilisé, l' a ppareil doit être monté avec un étrier de montage.
- Page 81 Cerabar PMP71B PROFINET avec Ethernet-APL Caractéristiques techniques 15.3 Process Gamme de température de Appareil standard (sans séparateur) process AVIS La température de process admissible dépend du raccord process, du joint de process, de la température ambiante et du type d'agrément.
- Page 82 Caractéristiques techniques Cerabar PMP71B PROFINET avec Ethernet-APL Liquide de remplissage Densité kg/m Huile végétale Huile inerte 1900 Densité du liquide de remplissage de séparateur à 20 °C (68 °F). Le calcul de la gamme de température de fonctionnement d' u n système de séparateur dépend du liquide de remplissage, de la longueur et du diamètre intérieur du capillaire, de...
- Page 83 Cerabar PMP71B PROFINET avec Ethernet-APL Caractéristiques techniques Séparateur avec membrane tantale –70 … +300 °C (–94 … +572 °F) Appareils avec membrane de séparateur revêtue PTFE Le revêtement anti-adhésif possède de très bonnes propriétés anti-friction et protège la membrane contre les produits abrasifs.
- Page 84 Caractéristiques techniques Cerabar PMP71B PROFINET avec Ethernet-APL [°F] [°C] −94 −70 [°C] − − [°F] − − +185 A0038681 Gamme de pression de Indications de pression process AVERTISSEMENT La pression maximale pour l'appareil dépend de son composant le moins résistant à la pression (ces composants sont : raccord process, pièces ou accessoires montés en...
- Page 85 Cerabar PMP71B PROFINET avec Ethernet-APL Caractéristiques techniques Applications sur gaz Endress+Hauser propose également des appareils pour des applications spéciales, comme ultrapurs le gaz ultrapur, qui sont dégraissées. Pas de restrictions spéciales concernant les conditions de process appliquées à ces appareils.
- Page 86 Caractéristiques techniques Cerabar PMP71B PROFINET avec Ethernet-APL Montage avec un type de séparateur "Compact" [°F] [°C] −58 −50 −148 −100 [°C] −60 −40 −20 [°F] −76 −40 −4 A0040383 Température ambiante au niveau du transmetteur Température de process maximale +85 °C (+185 °F) –70 …...
- Page 87 Cerabar PMP71B PROFINET avec Ethernet-APL Caractéristiques techniques [°F] [°C] +752 +400 +662 +350 +572 +300 +482 +250 +392 +200 +302 +150 +212 +100 +122 -148 -100 [°C] [°F] +104 +140 +176 A0039378 Pas d' i solation Isolation 30 mm (1,18 in)
- Page 88 Index Cerabar PMP71B PROFINET avec Ethernet-APL Index Accès en écriture ......31 Lecture des valeurs mesurées ....55 Accès en lecture .
- Page 89 Cerabar PMP71B PROFINET avec Ethernet-APL Index Valeurs affichées Pour l' é tat de verrouillage ....55 Verrouillage de l' a ppareil, état ....55 Version de software .
