EINBAU/ANSCHLUSS

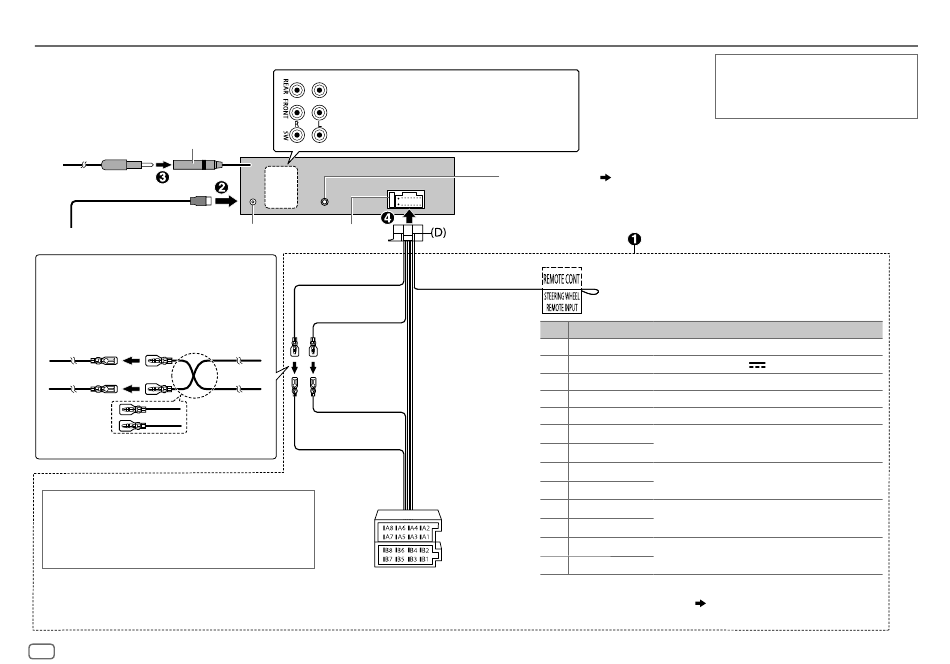

Verdrahtungsanschluss
Antennen-Eingangsklemme (für FM/AM)
DAB-Antennenbuchse
(SMB-Anschluss)
Anschluss des ISO-Anschlusses an manche
VW/Audi oder Opel (Vauxhall) Automobile
Sie müssen möglicherweise die Verkabelung des mitgelieferten
Kabelbaums modifizieren, wie unten gezeigt.
A7 (Rot)
Fahrzeug
A4 (Gelb)
Standardverkabelung
Wenn Ihr Fahrzeug KEINEN ISO-Anschluss hat
Wir empfehlen, die Einheit mit einem im Handel erhältlichen, für Ihr
Fahrzeug ausgelegten Kabelbaum zu installieren und diese Arbeit zur
Ihrer eigenen Sicherheit von qualifizierten Fachleuten ausführen zu
lassen. Lassen Sie sich von Ihrem Autoradiohändler beraten.
30
DEUTSCH
Hinterer/Vorderer/Subwoofer-Ausgang
Für 3-Wege-Übergang: Hochtöner/Mitteltöner/Tieftöner-Ausgang
Sicherung (10 A)
Gelb (Batteriekabel)
Rot (Zündkabel)
Zündkabel (Rot)
Gerät
Rot (A7)
Batteriekabel
(Gelb)
Gelb (A4)
ISO-Anschlüsse
( 11)
Mikrofoneingangsbuchse
Hellblau/Gelb
Zum Lenkrad-Fernbedienungsadapter
(Lekungs-
Fernbedienungskabel)
Stift
A4 Gelb
A5 Blau/Weiß
A6 Orangefarben/Weiß
A7 Rot
A8 Schwarz
]
B1 Lila
B2 Lila/Schwarz
B3 Grau ]
B4 Grau/Schwarz
]
B5 Weiß
B6 Weiß/Schwarz
B7 Grün ]
B8 Grün/Schwarz
*
Sie können auch einen Subwoofer-Lautsprecher direkt ohne einen externen Subwoofer-
Verstärker anschließen. Für Einstellung,
Bei Anschluss an einen externen Verstärker
schließen Sie dessen Massedraht an der
Autokarosserie an, um Beschädigung des Geräts
zu vermeiden.
Farbe und Funktion
: Batterie
: Stromsteuerung (12 V 350 mA)
: Auto-Lichtreglerschalter
: Zündung (ACC)
: Erdungsanschluss (Masse)
: Hinterer Lautsprecher (rechts)
Für 3-Wege-Übergang: Hochtöner (rechts)
[
: Vorderer Lautsprecher (rechts)
Für 3-Wege-Übergang: Mitteltöner (rechts)
[
: Vorderer Lautsprecher (links)
Für 3-Wege-Übergang: Mitteltöner (links)
[
*
: Hinterer Lautsprecher (links)
[ Für 3-Wege-Übergang: Hochtöner (links)
