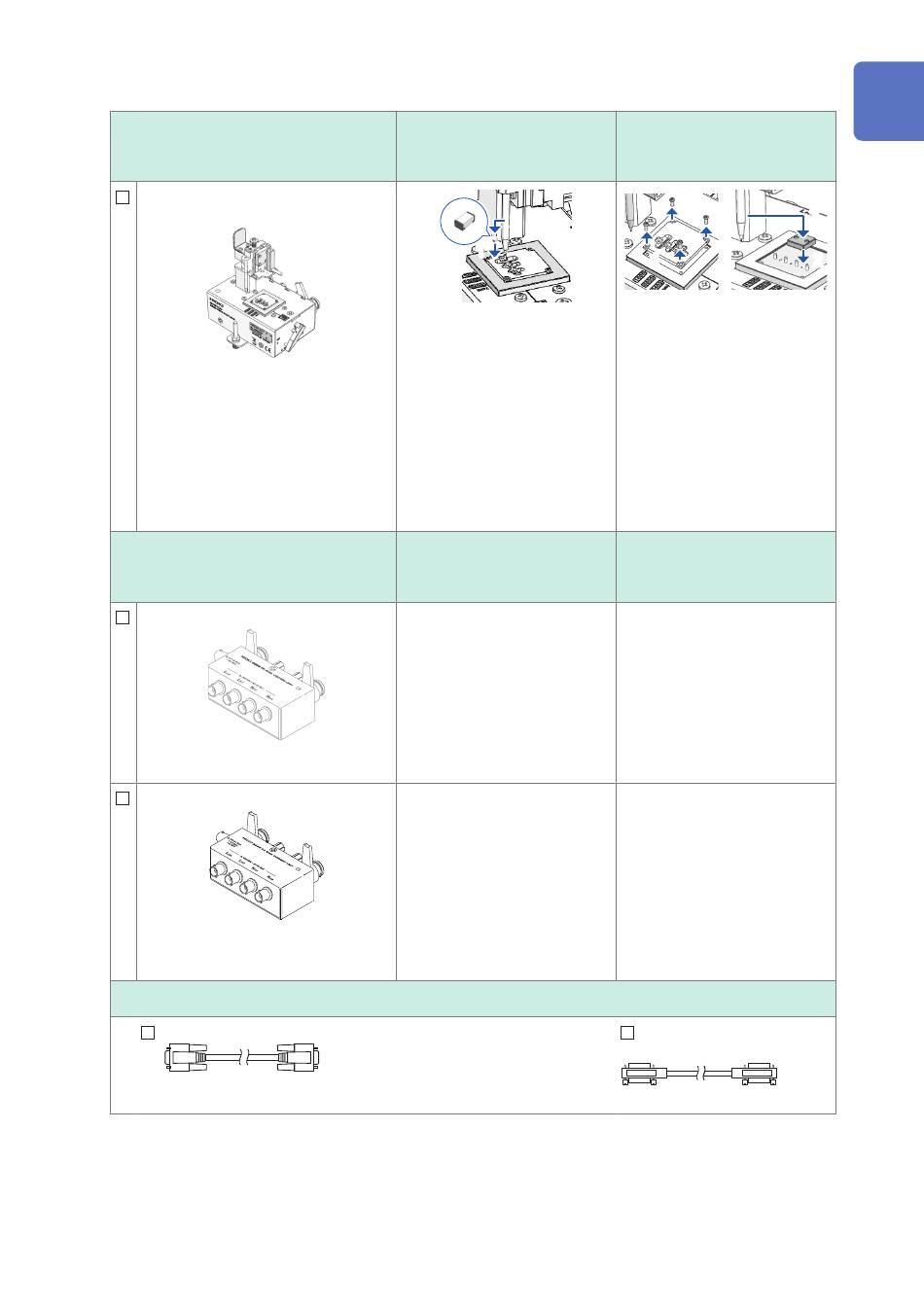

Types d'attache de test
Montage d'essai pour composants CMS
IM9100
Gamme mesurable : DC à 8 MHz
Tension appliquée maximale : DC±40 V
Courant maximal appliqué : 0,15 A rms
(±0,15 ADC)
Dimensions de l'échantillon de mesure :
JIS (EIA) : L (longueur) mm × L (largeur) mm
0402 (01005) : 0,4 mm × 0,2 mm
0603 (0201) : 0,6 mm × 0,3 mm
1005 (0402) : 1,0 mm × 0,5 mm
À utiliser avec des composantes SMD
Unité de polarisation DC
Module DC Bias Voltage 9268-10
Gamme mesurable : 40 Hz à 8 MHz
Tension appliquée maximale : DC±40 V
Module DC Bias Courant 9269-10
Gamme mesurable : 40 Hz à 2 MHz
Courant maximal appliqué : 2 A DC

Cordons de connexion

Câble RS-232C 9637
Type de croisement 9 broches à 9 broches, longueur du cordon : 1,8 m
État ouvert en raison d'une
correction
de circuit ouvert
2
1
Montez l'accessoire de correction
de circuit ouvert du 1005 dans la
zone de mesure de la tête de test
avec une paire de pinces.
État ouvert en raison d'une
correction
de circuit ouvert
Branchez les éléments suivants
au 9268-10 :
• Câbles de mesure et accessoire
ou sonde (en état de correction
de circuit ouvert)
• Câble d'application de polarisa-
tion
• Alimentation de polarisation
DC externe (avec le réglage de
sortie 0 V activé)
Branchez les éléments suivants
au 9269-10 :
• Câbles de mesure et accessoire
ou sonde (en état de correction
de circuit ouvert)
• Câble d'application de polarisa-
tion
• Alimentation de polarisation DC
externe (réglage désactivé)
(Ne connectez pas le câble d'ap-
plication de polarisation.)
Vérification du contenu du colis
État court-circuité en raison
d'une correction de court-cir-
cuit
1
1.
Retirez le modèle.
2.
Montez l'accessoire de cor-
rection de court-circuit dans la
zone de mesure de la tête de
test, en passant les broches
guides à travers les trous de
l'accessoire.
3.
Poussez la pointe de la bro-
che progressivement dans
l'accessoire de correction de
court-circuit.
État court-circuité en raison
d'une correction de court-cir-
cuit
Branchez les éléments suivants
au 9268-10 :
• Câbles de mesure et accessoire
ou sonde (en état de correction
de court-circuit)
• Câble d'application de polarisa-
tion
• Alimentation de polarisation
DC externe (avec le réglage de
sortie 0 V activé)
Branchez les éléments suivants
au 9269-10 :
• Câbles de mesure et accessoire
ou sonde (en état de correction
de court-circuit)
• Câble d'application de polarisa-
tion
• Alimentation de polarisation DC
externe (réglage désactivé)
(Ne connectez pas le câble d'ap-
plication de polarisation.)
Câble de connexion GP-IB
9151-02
Longueur du cordon : 2 m
1
3
2
2
3
4
5
6
7
8
9
10
5
