Installation
1.

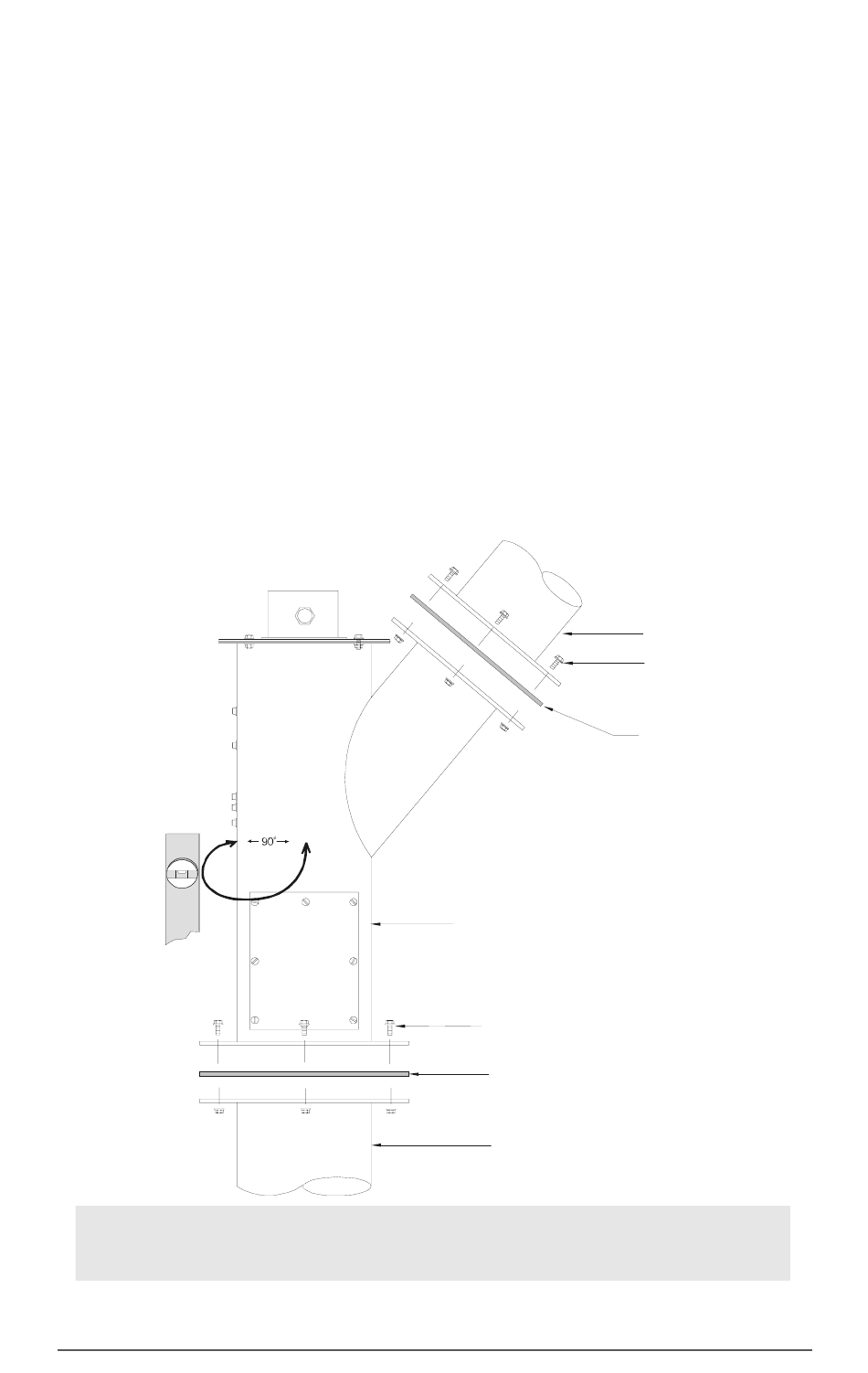

Fixer le boîtier du débitmètre en place. Veiller à bien positionner le guide
d'écoulement et les joints extérieurs.
2.
Le boîtier doit être vertical (+/- 1°) par rapport aux surfaces planes (angle de 90°).
3.
Fixer le guide d'écoulement et les brides de la sortie à la conduite d'écoulement
(boulons prévus à cet effet).
4.
Si l'ensemble capteur à jauge/plaque d'impact n'a pas été retiré avant l'installation,
il est maintenant nécessaire de retirer la patte de sécurité. Se reporter à
Démontage,
Si l'ensemble capteur à jauge/plaque d'impact a été retiré avant l'installation, suivre
les instructions de démontage dans l'ordre inverse pour installer l'ensemble
capteur à jauge/éléments sensibles dans le boîtier, puis replacer l'ensemble
couvercle/boîte de jonction au dessus de la bride d'accès. La patte de sécurité ne
doit pas être remise en place. Manipuler l'ensemble capteur à jauge/éléments
sensibles avec précaution. Se reporter aux schémas dans la section
du capteur à jauge
5.
Réaliser les connexions électriques en accord avec les schémas fournis par
Siemens Milltronics ou tel que décrit dans le manuel d'utilisation fourni avec
l'intégrateur (électronique de pesage).
(2)
N.B. : Tout le matériel de montage (sauf le débitmètre Millflo) est de la
fourniture du client.
Page 8
page 7.
, page 6.
Milltronics Millflo – MANUEL D'UTILISATION
Millflo
visserie de montage
(1) joint
(3) conduite de
sortie
Manipulation
(3) conduite
d'alimentation
visserie de montage
(1) joint
7ML19985CS11
