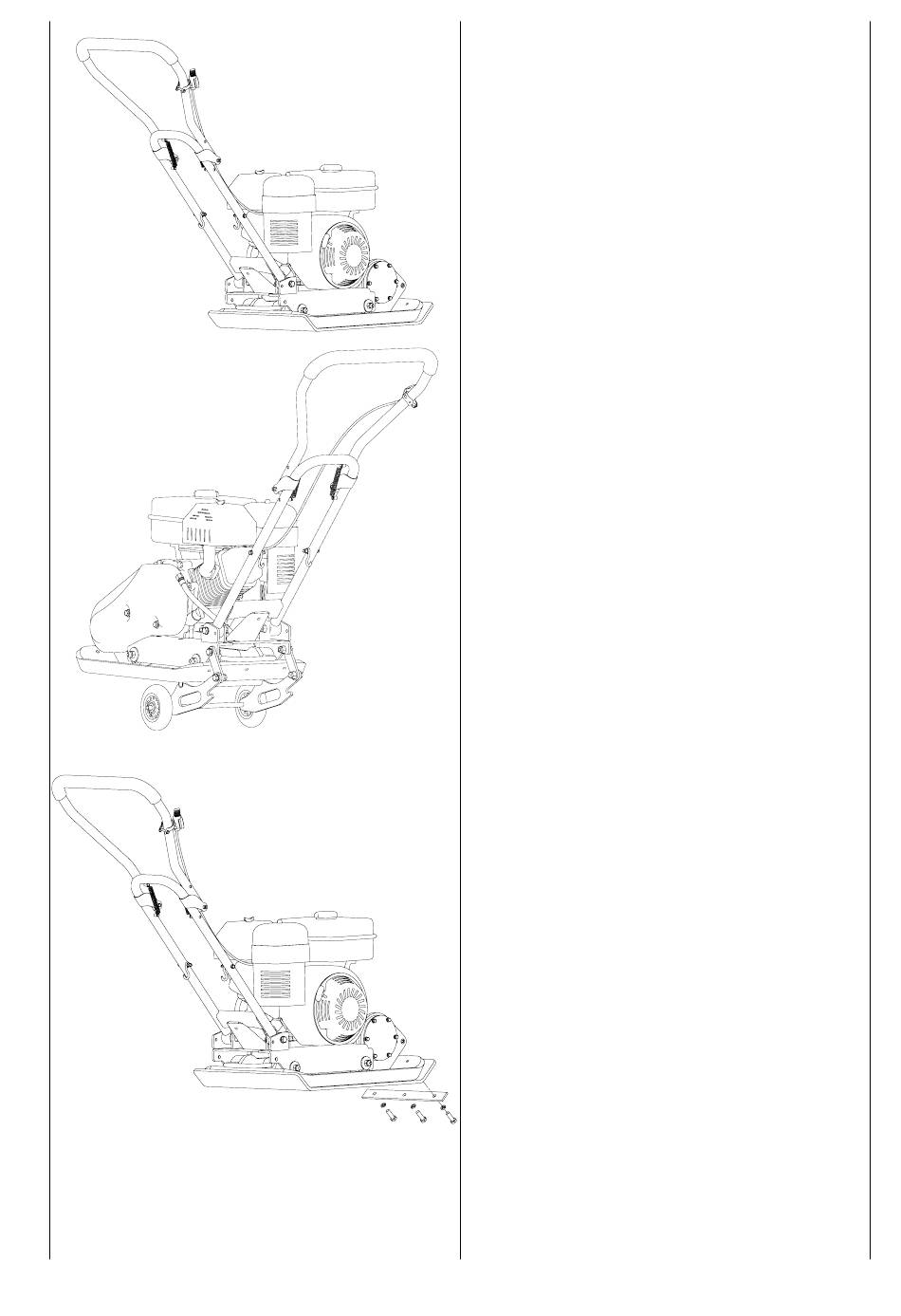

Fig. 2.4
Fig. 2.5
Fig. 2.6
20
Arbeitsstellung Fig. 2.4
In Arbeitsstellung wird das kpl. Fahrgestell hochgeklappt
und mit der Rasterung in die Haken am unteren Hand-
griff eingehängt.
Transport Fig. 2.5
Zum Transport wird der Obere Handgriff abgeklappt, das
Fahrgestell aus den Haken am unteren Handgriff gelöst
und durch anheben unter die Maschine geschwenkt.
Nun kann die Rüttelplatte bewegt werden.
Montage Gummimatte Fig. 2.6
Befestigungsteile:
3 St. Sechskantschraube M 10 x 30
3 St. Scheiben A 10mm
Zur Montage der Gummimatte die Maschine mit der Rüt-
telplatte auf die Gummimatte stellen.
Die Gummimatte mit den Befestigungsleisten stirnseitig
mit je 3 Sechskantschrauben M 10 x 30, 3 Scheiben
A10mm befestigen. Alle Schrauben gut anziehen.
Achtung! Die Gummimatte nur zum Einrütteln von Beton-
steinen, Betonplatten u, ähnlichem zu verwenden.
Bei Rüttelarbeiten mit Kies, Split und ähnlichem ist die
Gummimatte zu entfernen.
