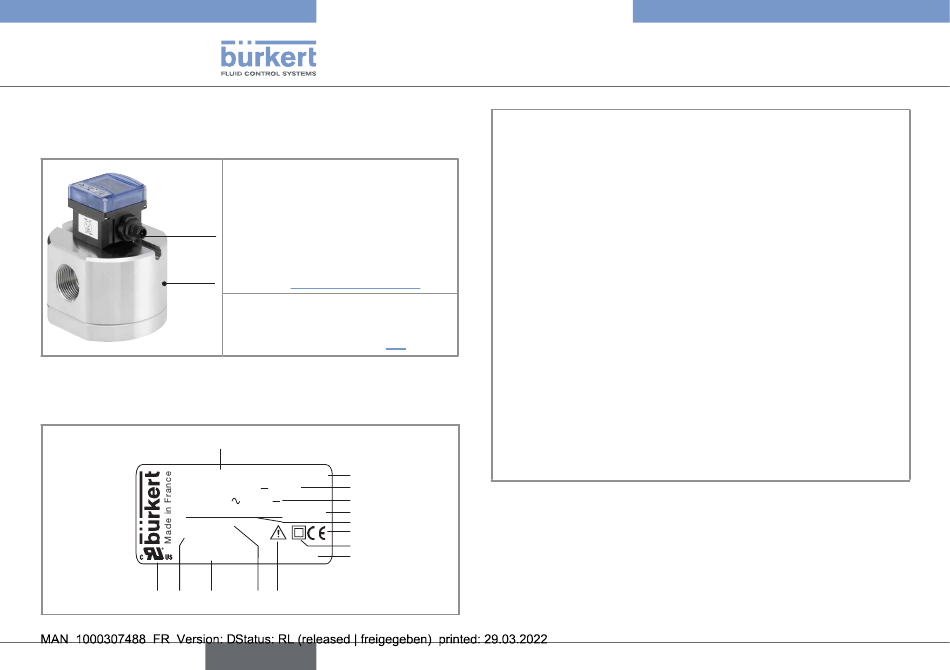

5.3. Composition du type SE32 avec le
raccord de capteur S077
B
A
5.4. Description de la plaque
signalétique
1
FLOW : SE32/8032 PV
SUPPLY:12-36V... 80mA
REL: 30V
PV:12-36V / 4-20mA
0.3-10m/s
S-N:1110
00560547
14 13 12
10
A : Raccord de capteur de
type S077, comprenant le capteur
de débit à engrenages ovales.
Les Instructions d'utilisation
pour le raccord de capteur de
type S077 sont disponibles aux
adresses country.burkert.com
B : Transmetteur de débit /
détecteur de seuil de débit de
type SE32 (voir chapitre 5.1).
2
HALL
3
4
or 60V...
5
IP65
6
7
8
W45LP
9
11 10
Français
Type 8032 / SE32
Description
1. Valeur mesurée du processus et type d'appareil
2. Type de capteur
3. Alimentation électrique avec consommation maximale de
courant
4. Caractéristiques de la sortie on/off
5. Classe de protection de l'appareil
6. Caractéristiques de la sortie de courant
7. Marquage de conformité
8. Symbole indiquant que le système est protégé par une
double isolation ou une isolation renforcée
9. Code de fabrication
10. Avertissement :
Avant d'utiliser l'appareil, lire les caractéristiques techniques
décrites dans ces Instructions d'utilisation.
11. Plage de mesure du débit
12. Numéro d'article
13. Numéro de série
14. Certification
Fig. 1 : Plaque signalétique (exemple)
