Retrait D'une Carte Pcie D'un Système 9008-22L, 9009-22A Ou 9223-22H Sous Tension Sous Linux; Remplacement D'une Carte Pcie Sur Un Système 9008-22L, 9009-22A Ou 9223-22H Sous Tension Sous Linux - IBM Power Systems 9008-22L Manuel

Par exemple, pour retirer la carte PCIe de l'emplacement U7879.001.DQD014E-P1-C3, entrez :
drmgr -c pci -r -s code_emplacement
Suivez les instructions affichées à l'écran pour exécuter l'opération.
Retrait d'une carte PCIe d'un système 9008-22L, 9009-22A ou 9223-22H sous
tension sous Linux
Informations sur le retrait de cartes Peripheral Component Interconnect Express (PCIe) d'un système
Linux ou d'une partition logique Linux alors que le système est sous tension.
Procédure
1. Assurez-vous que le bracelet antistatique est bien attaché et qu'il est connecté à une prise de mise à la
terre ou relié à une surface métallique non peinte. Si ce n'est pas le cas, faites-le maintenant.
2. Pour placer le loquet de la carte (A) sur l'emplacement cible en position ouverte, faites pivoter le
loquet (A) situé à l'arrière du système, dans le sens illustré dans la figure 19.
3. Saisissez avec précaution le bord supérieur ou la contre-poupée de la carte (B) et retirez celle-ci de son
emplacement, comme illustré dans la figure 19.
Avertissement : Il existe au niveau de la contre-poupée de la carte une broche qui ressemble à une
vis amovible. Ne retirez pas cette broche. Elle est nécessaire pour un bon alignement et une bonne
installation.

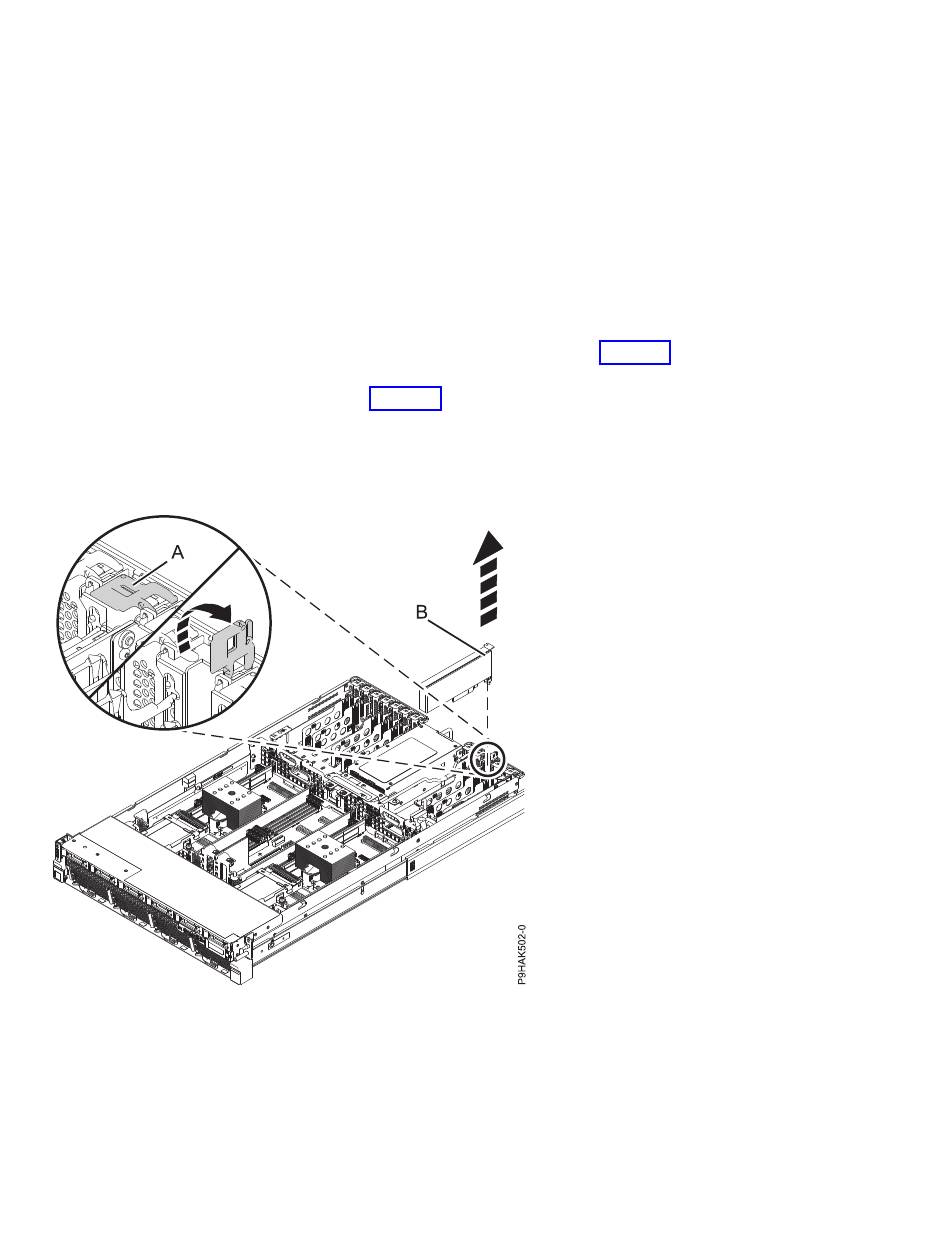

Figure 19. Retrait d'une carte PCIe d'un système 9008-22L, 9009-22A ou 9223-22H
4. Placez la carte que vous avez retirée sur une surface de décharge électrostatique approuvée.
Remplacement d'une carte PCIe sur un système 9008-22L, 9009-22A ou 9223-22H
sous tension sous Linux
Pour remplacer les cartes Peripheral Component Interconnect Express (PCIe) sur le système, procédez
comme indiqué ci-après.
36
Power Systems : Cartes PCIe pour un système 9008-22L, 9009-22A ou 9223-22H
