Que faire ensuite
Préparez le système au fonctionnement. Pour plus d'informations, voir «Préparation du système 8001-12C
au fonctionnement suite au retrait et au remplacement de composants internes», à la page 76.
Retrait et remplacement des cartes PCIe dans le système 8001-12C
Procédure de retrait et de remplacement des cartes PCIe (Peripheral Component Interconnect Express)
dans le système IBM Power System S821LC (8001-12C).
Retrait d'une carte PCIe du système 8001-12C
Procédure de retrait d'une carte PCIe du système IBM Power System S821LC (8001-12C).
Avant de commencer
Mettez le système hors tension et placez-le en position de maintenance. Pour plus d'informations, voir
«Préparation du système 8001-12C au retrait et au remplacement des composants internes», à la page 74.
Procédure
1. Attachez le bracelet antistatique.
Avertissement :
v Portez un bracelet antistatique relié à la prise de décharge électrostatique avant ou arrière ou à une
surface métallique non peinte pour protéger le matériel contre les risques de décharge
électrostatique.
v Si vous portez un bracelet antistatique de décharge électrostatique, respectez toutes les consignes de
sécurité relatives aux dangers électriques. Un bracelet antistatique de décharge électrostatique
permet de réguler l'électricité statique. Il ne réduit et n'augmente en aucun cas les risques
d'électrocution liés à l'utilisation ou à la manipulation d'appareils électriques.
v Si vous ne disposez pas d'un bracelet antistatique de décharge électrostatique, touchez une surface
métallique non peinte du système pendant au moins 5 secondes avant de déballer un produit de
son emballage antistatique, d'installer ou de remplacer du matériel.
2. Une carte peut partager une carte mezzanine PCIe avec d'autres cartes. Etiquetez et retirez tous les
câbles et connecteurs sortant des cartes. Voir figure 32.

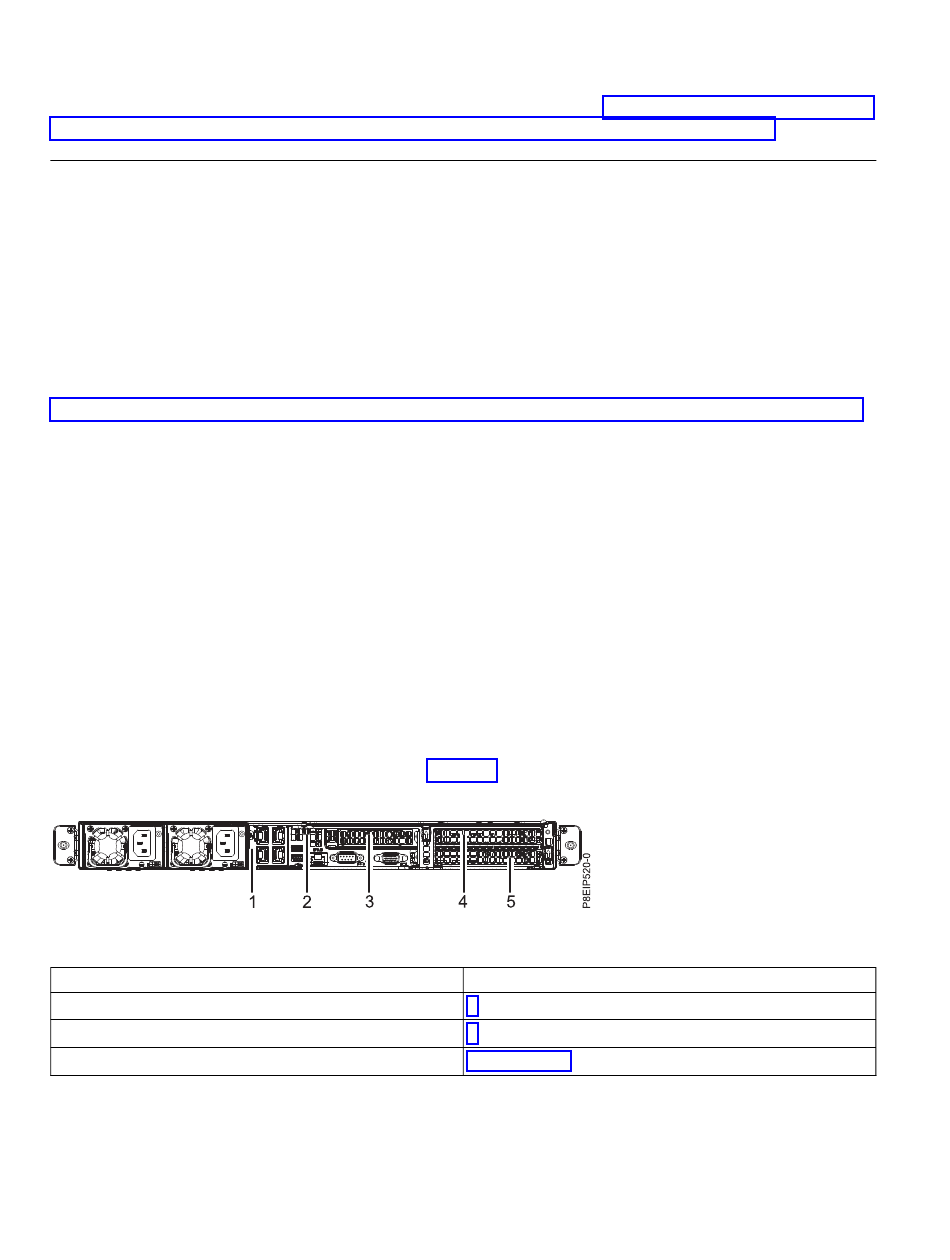

Figure 32. Positions des cartes 8001-12C
Position
1 (UIO Network)
2 (UIO Slot1)
3, 4, 5 (PLX Slot1, WIO Slot1, WIO Slot2)
3. Si vous travaillez sur une carte PCIe dans la position 2, si cette carte a une équerre de fixation
spéciale, dévissez-la du support. Retirez la carte du connecteur de bus PCIe.
4. Si vous utilisez la carte mezzanine PCIe dans la position 1, procédez comme suit :
a. Si une carte PCIe se trouve dans la position 2, étiquetez et retirez cette carte. Placez-la sur un tapis
de décharge électrostatique pour pouvoir la remettre en place plus tard.
34
Power Systems : Maintenance du système IBM Power System S821LC (8001-12C)
Etape
4
3
5, à la page 35
