thermique sur le module processeur système en prenant soin d'aligner les trous du dissipateur
thermique (A) avec les deux broches de guidage (B) du support, comme illustré dans la figure 71.

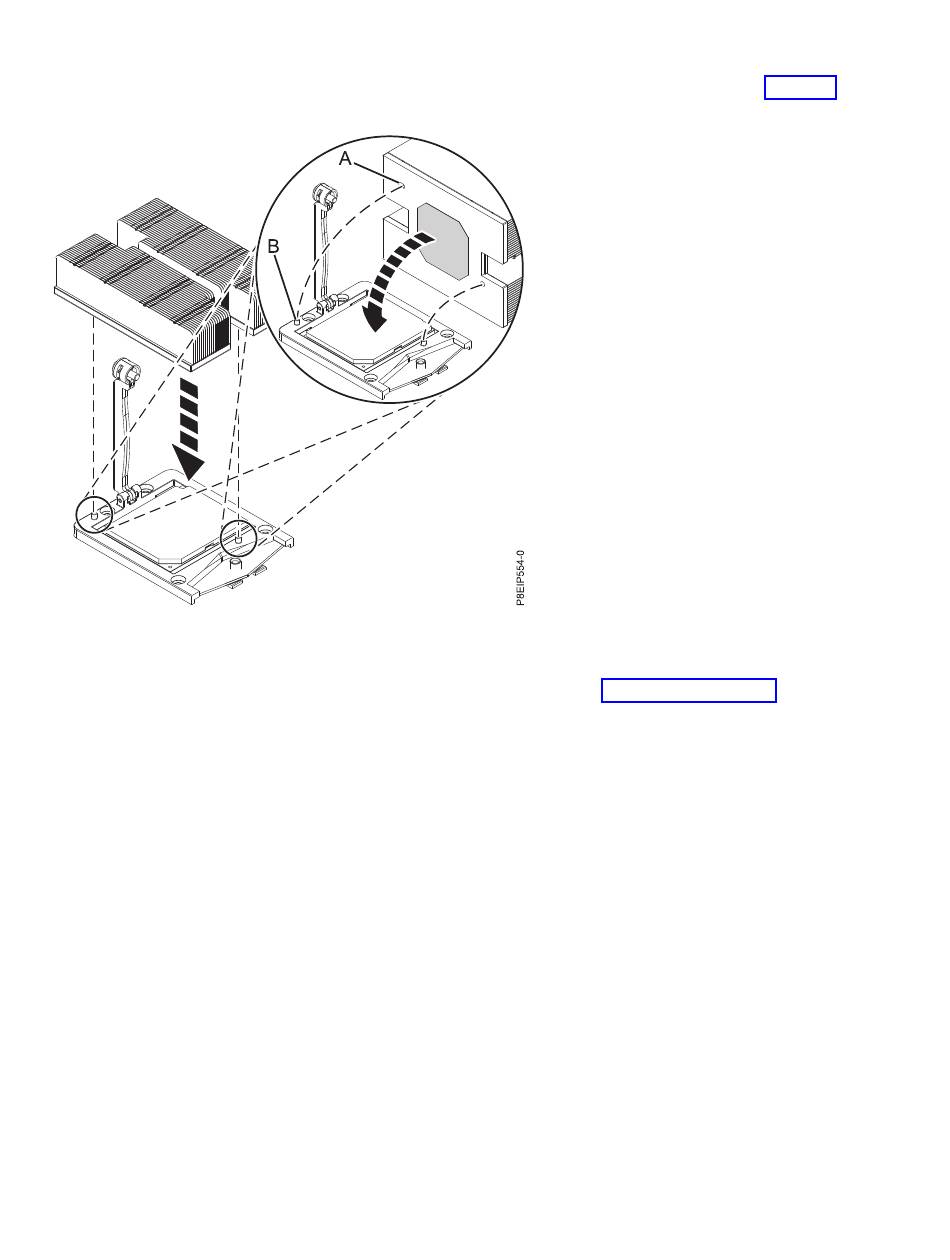

Figure 71. Installation du dissipateur thermique
6. Positionnez le bras de chargement (A) sur le dissipateur thermique (B) et serrez les vis du bras de
chargement avec un tournevis Phillips n°3, comme indiqué dans la figure 72, à la page 65.
Remarque : Ne vissez pas à fond le bras de chargement.
