Procédure
1. Assurez-vous que le bracelet antistatique est bien attaché. Si ce n'est pas le cas, attachez-le maintenant.
2. Connectez l'unité de traitement graphique (A) au connecteur de bus de la carte PCIe (B) comme
indiqué dans la figure 25. Fixez l'équerre de fixation de l'unité de traitement graphique avec une ou
deux vis, si nécessaire.

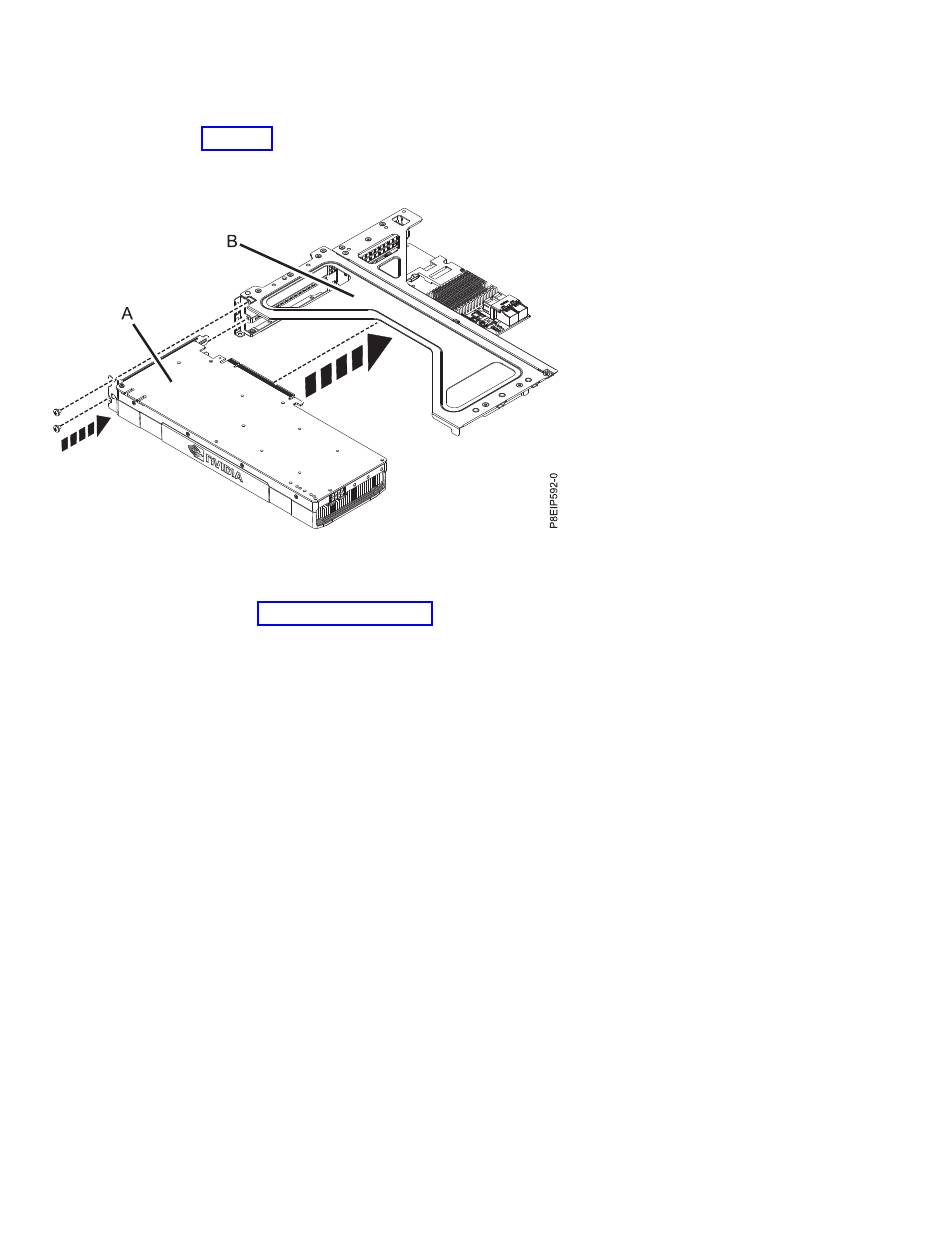

Figure 25. Insertion de l'unité de traitement graphique dans le connecteur de bus
3. Placez le connecteur de bus de la carte PCIe et les cartes qu'il contient dans le fond de panier système
comme illustré dans la figure 26, à la page 29.
a. Vérifiez que les goupilles d'ouverture du détenteur PCIe (B) sont rétractées de manière à ce que
les flèches pointent vers l'intérieur du système.
b. Utilisez les broches d'alignement (A) et les emplacement pour insérer correctement les cartes
mezzanine et remettre en place le couvercle
c. Replacez les goupilles de retenue pour fixer le compartiment PCIe.
28
Power Systems : Maintenance du système IBM Power System S821LC (8001-12C)
