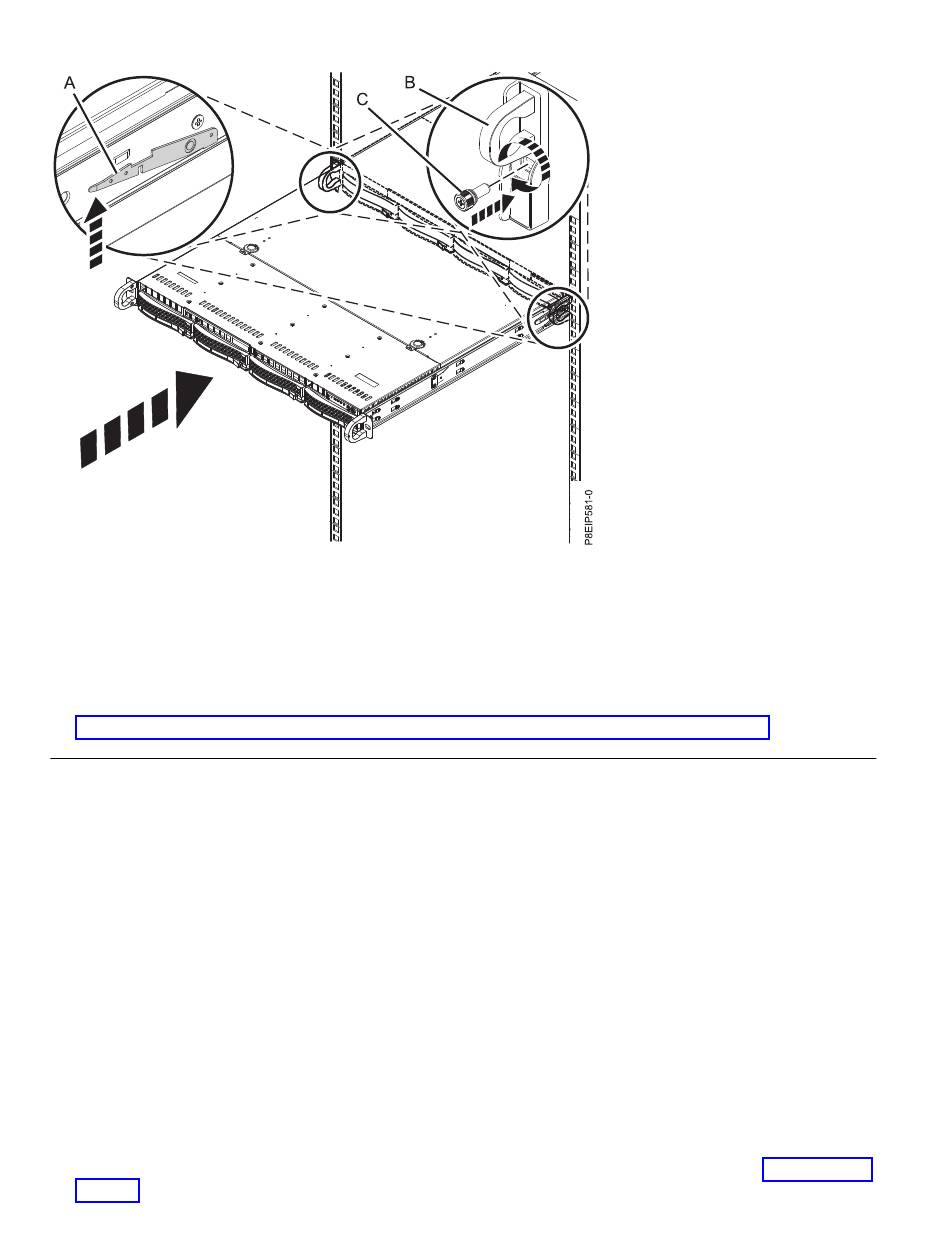

Figure 85. Mise en position de fonctionnement du système
5. Serrez les deux vis avant (C) pour fixer le système à l'armoire.
6. A l'aide des étiquettes, reconnectez les câbles à l'arrière de l'unité centrale.
7. Si vous avez retiré les unités de stockage, remettez en place les unités dans leurs emplacements à
l'aide de vos étiquettes.
8. Si vous aviez retiré les blocs d'alimentation, remettez-les en place. Pour plus d'informations, voir
«Remplacement d'une alimentation dans le système 8001-12C ou 8001-22C», à la page 83.
Cordons d'alimentation
Cette section explique comment débrancher et brancher les cordons d'alimentation sur les systèmes IBM
Power System S821LC (8001-12C) et IBM Power System S822LC for Big Data (8001-22C).
Déconnexion des cordons d'alimentation d'un système 8001-12C ou
8001-22C
Cette section explique comment déconnecter les cordons d'alimentation d'un système IBM Power System
S821LC (8001-12C) et IBM Power System S822LC for Big Data (8001-22C).
Avant de commencer
Remarque : Le système est peut-être équipé de deux blocs d'alimentation ou plus. Si les procédures de
retrait et de remplacement nécessitent que le système soit hors tension, vérifiez que toutes les sources
d'alimentation sont débranchées du système.
Procédure
1. Identifiez l'unité système dont vous effectuez la maintenance dans l'armoire.
2. Etiquetez et déconnectez les cordons d'alimentation du système comme indiqué dans la figure 86, à la
page 89.
88
Power Systems : Maintenance du système IBM Power System S821LC (8001-12C)
