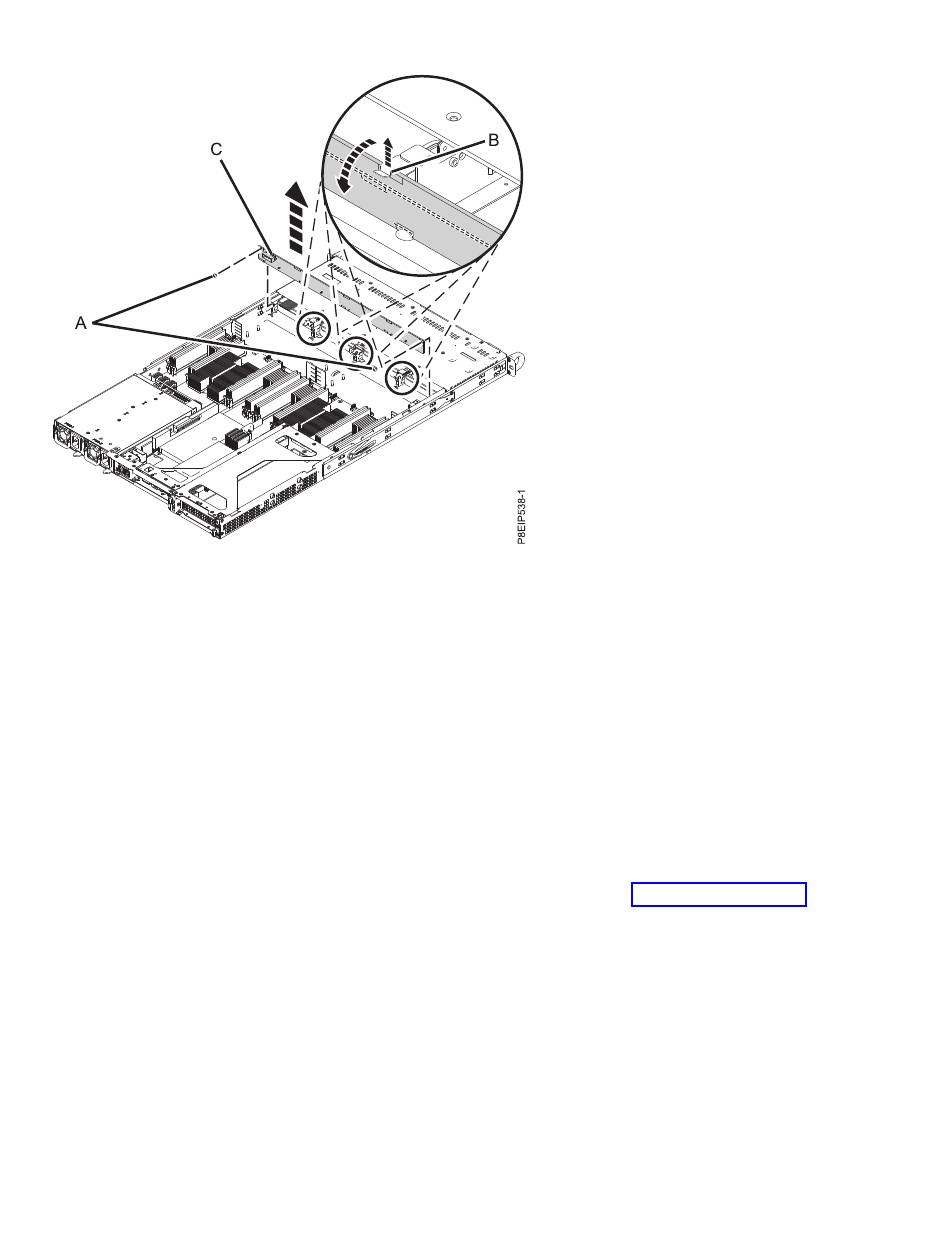

Figure 13. Retrait du fond de panier d'unité de disque et des vis
6. Placez le fond de panier d'unité de disque et les cordons sur la table.
Remplacement du fond de panier d'unité de disque dans le système
8001-12C
Procédure de remplacement du fond de panier d'unité de disque dans le système IBM Power System
S821LC (8001-12C).
Procédure
1. Assurez-vous que le bracelet antistatique est bien attaché. Si ce n'est pas le cas, attachez-le maintenant.
2. Retirez le fond de panier d'unité de disque de rechange et les câbles de la housse de protection en
plastique.
3. Déplacez les câbles de l'ancien fond de panier d'unité de disque à la nouvelle carte.
4. Remplacez le fond de panier d'unité de disque comme indiqué dans la figure 14, à la page 17.
a. Insérez le fond de panier d'unité de disque (A) dans le système en utilisant les encoches
d'alignement (B) du châssis.
b. Mettez la carte en place de manière à être maintenue par les pattes de retenue (C).
c. Remettez en place les deux vis (D) (une de chaque côté) sur la partie supérieure du fond de panier
d'unité de disque.
16
Power Systems : Maintenance du système IBM Power System S821LC (8001-12C)
