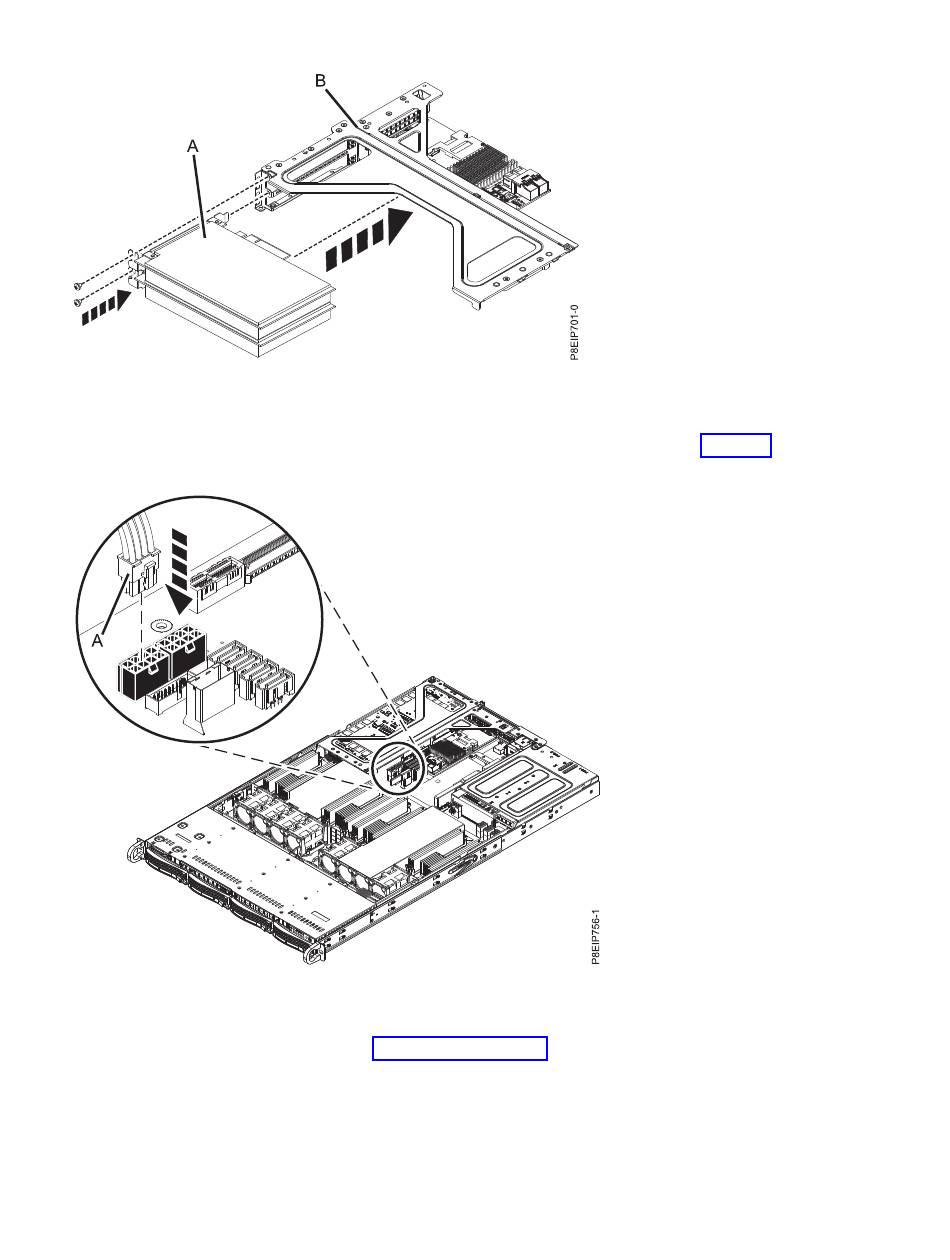

Figure 43. Insertion d'une carte dans la position 4 ou 5 du connecteur de bus
c. Si le connecteur de bus contient une unité de traitement graphique, remettez en place le câble
d'alimentation (A) dans le fond de panier système comme illustré dans la figure 44.
Figure 44. Connexion du câble d'alimentation de l'unité de traitement graphique
d. Placez le connecteur de bus de la carte PCIe et les cartes qu'il contient dans le fond de panier
système comme illustré dans la figure 45, à la page 42.
1) Vérifiez que les goupilles d'ouverture du détenteur PCIe (B) sont rétractées de manière à ce
que les flèches pointent vers l'intérieur du système.
2) Utilisez les broches d'alignement (A) et les emplacement pour insérer correctement les cartes
mezzanine et remettre en place le couvercle
3) Replacez les goupilles de retenue pour fixer le compartiment PCIe.
Retrait et remplacement de composants
41
