Position
1 (UIO Network)
2 (UIO Slot1)
3, 4, 5 (PLX Slot1, WIO Slot1, WIO Slot2)
3. Si vous utilisez une carte PCIe dans la position 2, procédez comme suit :
a. Retirez l'équerre de fixation standard de la carte.
b. Si vous insérez une carte d'unité de stockage, connectez les cordons d'interface à la carte avant
d'insérer la carte. Voir «Détails de l'installation d'une unité dans le système 8001-12C», à la page 91
pour obtenir des informations sur le câblage.
c. Si nécessaire, installez un crochet de support pour la carte PCIe au fond de panier système.
Installez également une équerre de fixation spéciale sur la carte PCIe.
d. Insérez la carte dans le connecteur de bus PCIe.
e. Si vous avez installé le crochet de support pour la carte PCIe, fixez l'équerre de fixation de
support spéciale à ce crochet.
4. Si vous utilisez une carte PCIe dans la position 1, procédez comme suit :
a. Remplacez le connecteur de bus de la carte PCIe dans le fond de panier système.
b. Remettez en place les deux vis permettant de fixer la carte mezzanine PCIe dans le châssis,
comme illustré à la figure 40.
c. Si une carte PCIe se trouvait en position 2, remettez la carte en place.

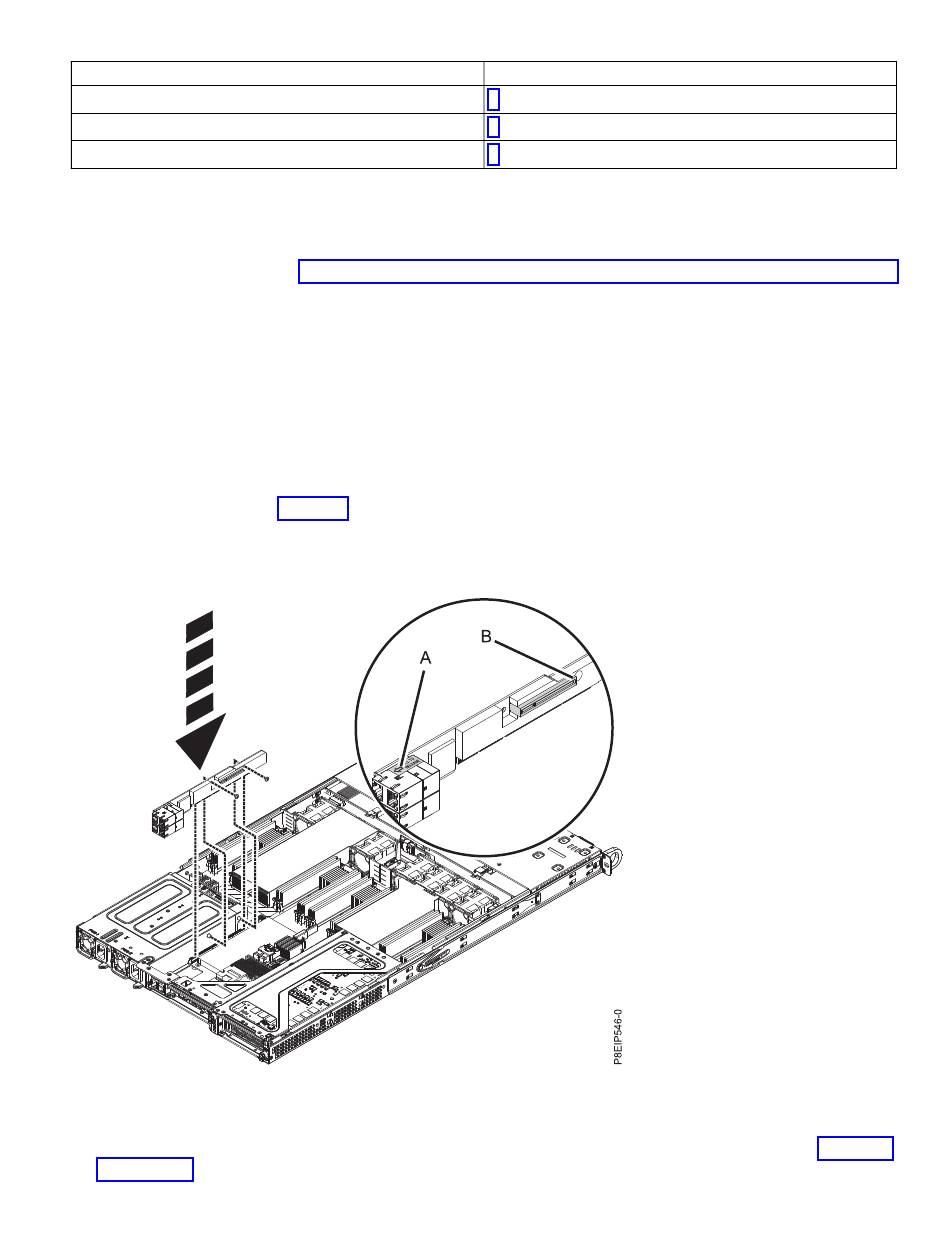

Figure 40. Remise en place des vis du connecteur de bus PCIe
5. Si vous avez besoin de remplacer les cartes mezzanine des positions 3 (A), 4 ou 5 (B), remettez en
place les vis qui fixent la carte mezzanine PCIe au compartiment (C) comme illustré dans la figure 41,
à la page 40.
Etape
4
3
5
Retrait et remplacement de composants
39
