La carte PCIe comporte deux voyants qui indiquent sont état :
v Voyant d'activité (vert)
v Voyant de fonction d'identification et d'erreur (orange)

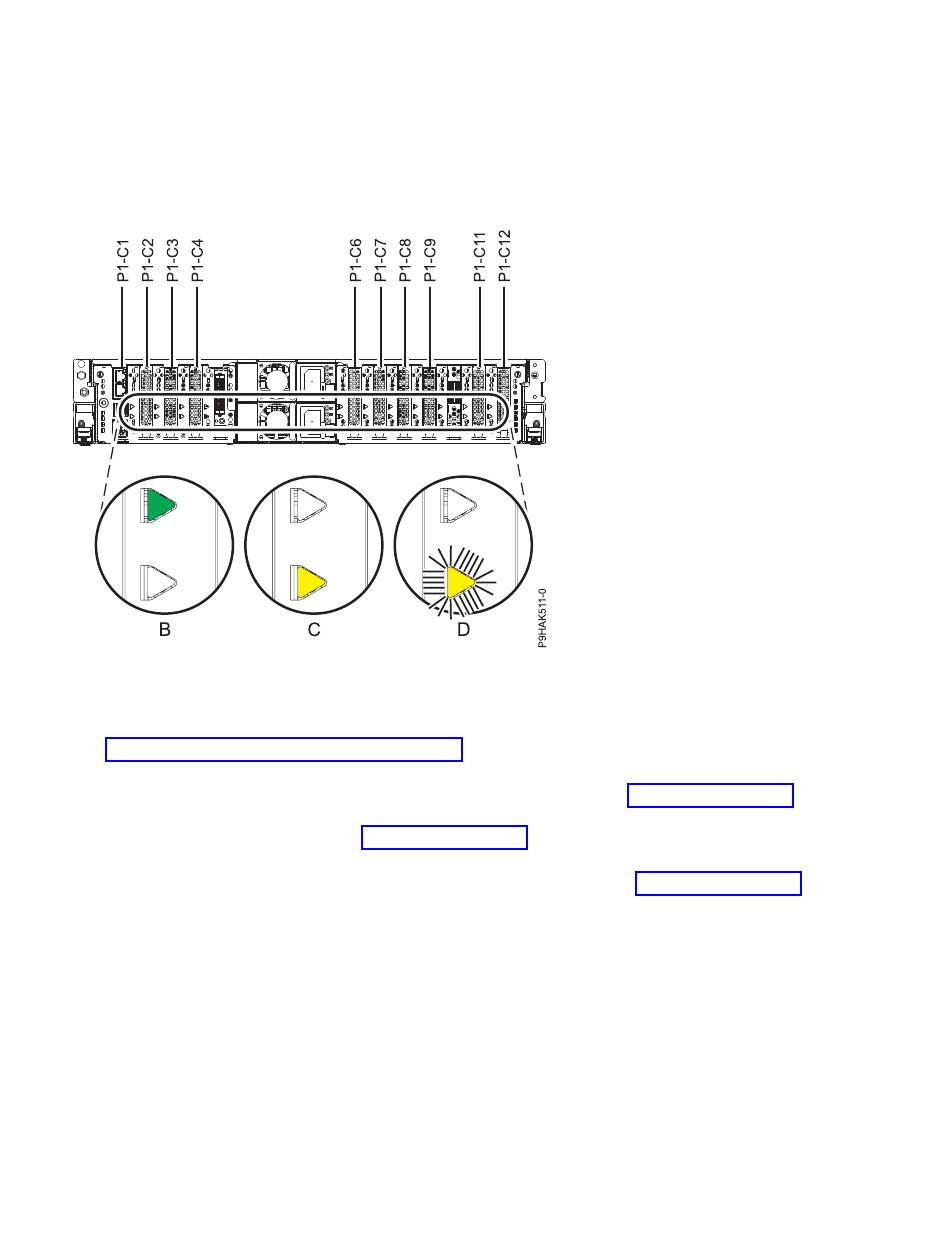

Figure 5. Emplacements des cartes PCIe et emplacements des voyants sur le système 9008-22L, 9009-22A ou
9223-22H
2. Utilisez les voyants de service pour identifier le composant. Pour des instructions, voir
«Identification d'un composant», à la page 56.
3. Si vous intervenez sur une carte PCIe défectueuse, recherchez le voyant orange qui clignote sur cette
carte PCIe pour identifier le composant défectueux. Voir la section figure 6, à la page 16 qui décrit
les états des voyants. Notez que le voyant jaune correspondant à la carte PCIe défectueuse clignote,
comme illustré dans (D) dans la figure 6, à la page 16.
Avertissement : Si la carte PCIe fonctionne normalement, le voyant d'activité est fixe (vert) et le
voyant d'erreur est éteint (orange), comme illustré dans (B) dans la figure 6, à la page 16. Ne tentez
pas de retirer la carte PCIe en cours de fonctionnement.
