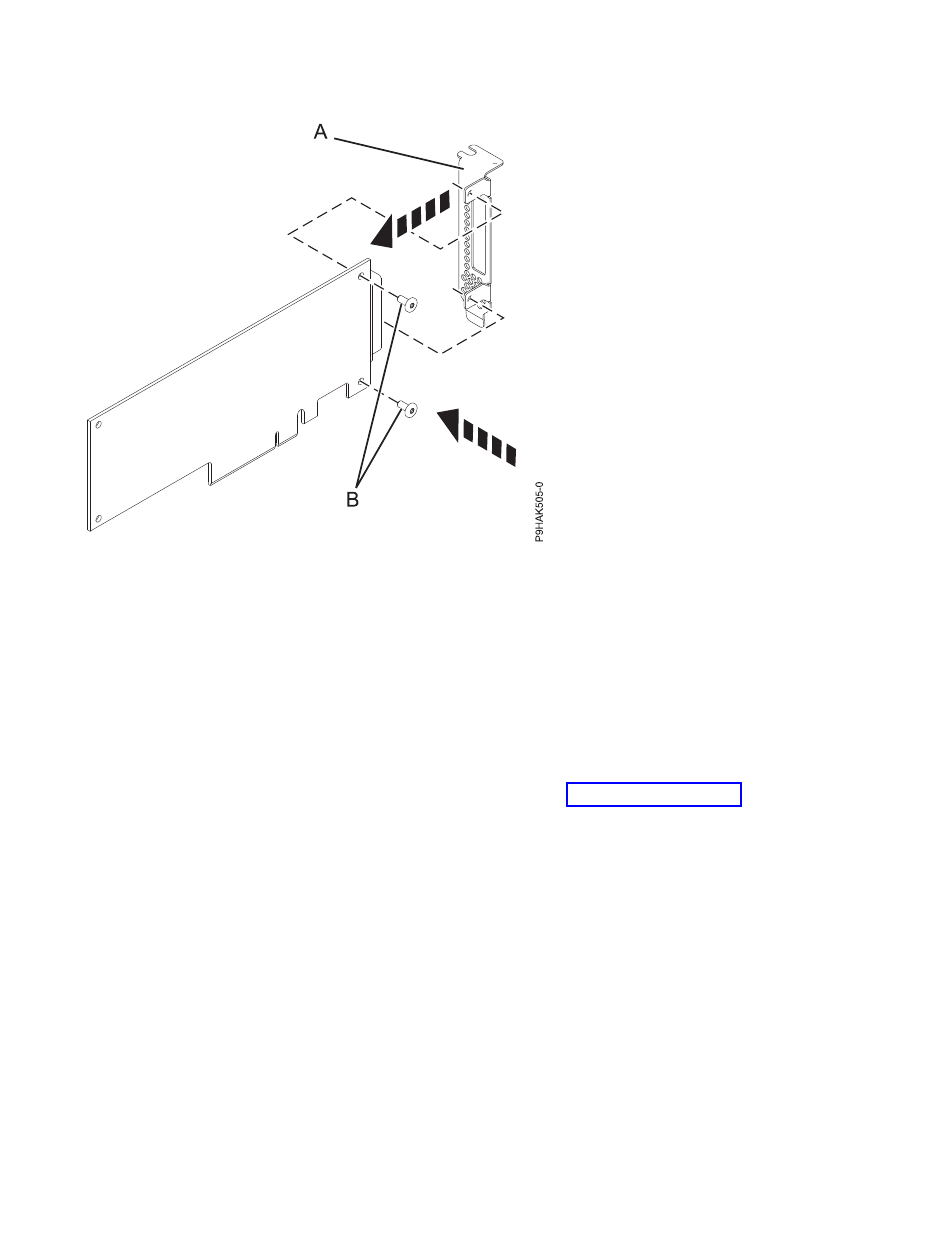

Figure 24. Fixation de la contre-poupée extra-plate à une carte PCIe
15. Si la nouvelle carte est une carte PCI Express 4 ports 10/100/1000 Base-TX, commencez par engager
la contre-poupée avec les taquets sur la carte. Une fois la contre-poupée fixée, vissez-la.
16. Si la nouvelle carte est une carte Ethernet ou Fibre Channel, vous devez fixer les
émetteurs-récepteurs SFP une fois que vous avez remplacé la contre-poupée. Pour fixer les
émetteurs-récepteurs SFP, procédez comme suit.
a. Placez la carte à plat sur une surface antistatique.
b. Faites glisser l'émetteur-récepteur (A) dans le matériel de la carte.
c. Alors que le loquet (B) est en position ouverte, poussez dessus en le faisant pivoter vers le haut
et en le rapprochant de la carte, comme illustré dans la figure 25, à la page 44.
d. Répétez l'opération pour l'autre émetteur-récepteur.
Installation, retrait et remplacement de cartes PCIe
43
