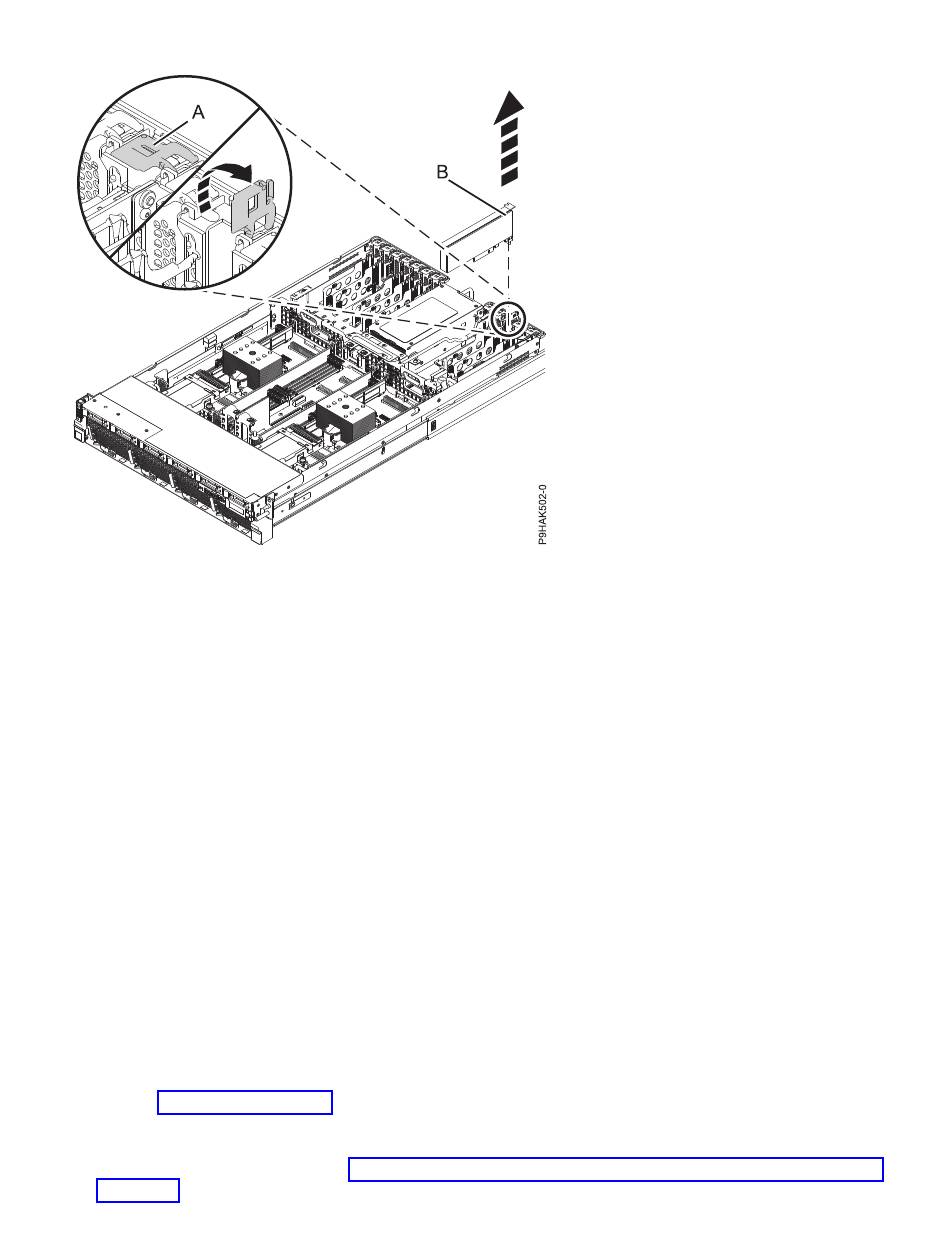

Figure 11. Retrait d'une carte PCIe d'un système 9008-22L, 9009-22A ou 9223-22H
4. Placez la carte que vous avez retirée sur une surface de décharge électrostatique approuvée.
Remplacement d'une carte PCIe sur un système 9008-22L, 9009-22A ou 9223-22H
sous tension sous AIX
Pour remplacer les cartes Peripheral Component Interconnect Express (PCIe) sur le système, procédez
comme indiqué ci-après.
Procédure
1. Assurez-vous que le bracelet antistatique est bien attaché et qu'il est connecté à une prise de mise à la
terre ou relié à une surface métallique non peinte. Si ce n'est pas le cas, faites-le maintenant.
2. Vérifiez que l'emplacement cible est vide.
3. Si nécessaire, retirez la carte de l'emballage antistatique.
Attention : Evitez de toucher les composants et les connecteurs en or sur la carte.
4. Exécutez la procédure suivante sur la console :
a. Sélectionnez Replace/remove PCI Hot Plug adapter dans le menu Hot Plug Manager.
b. Sélectionnez l'emplacement à partir duquel vous avez retiré la carte.
c. Sélectionnez Replace et appuyez sur Entrée. Lorsque l'emplacement est identifié et prêt à recevoir
la carte, il est signalé par un voyant orange qui clignote rapidement à l'arrière du système, près de
la carte.
5. Si le loquet de la carte (B) sur l'emplacement cible n'est pas déjà en position ouverte, mettez-le en
position ouverte en le tirant vers l'extérieur de sa patte située à l'arrière du système, comme illustré
dans la figure 12, à la page 26.
Avertissement : Le système ne prend en charge que les cartes mi-hauteur. Si la carte PCIe vous a été
livrée avec une équerre pleine hauteur, vous devrez la changer. Pour les instructions de retrait et de
remplacement de l'équerre, voir «Retrait et remplacement de la contre-poupée sur une carte PCIe», à
la page 39.
Installation, retrait et remplacement de cartes PCIe
25
