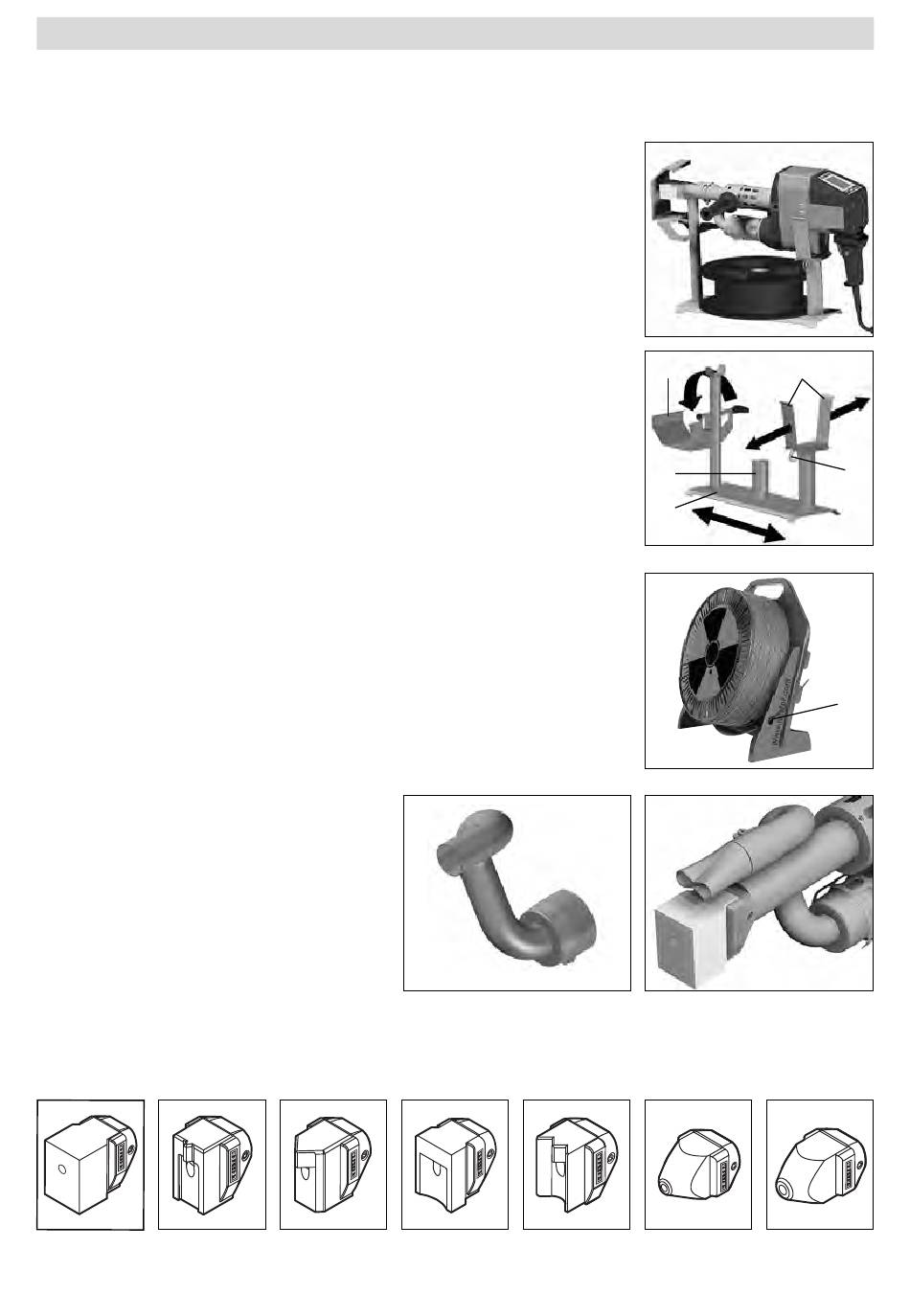

Zubehör
• Aus technischen und sicherheitsrelevanten Gründen darf ausschliesslich nur Leister Zubehör verwendet werden.
Geräteablage
• Die Universal-Geräteablage kann für folgende Extruderlinien verwendet werden:
Fusion 3; Weldplast S4; Weldplast S6;
• Für die Schweissschuh-Vorwärmung wird die Haube (37) nach oben geklappt.
• Um die Ablage einzustellen, sind die Muttern im Boden zu lösen und die Grund-
platten (38) auf die Gerätemarkierung einzustellen.
• Mittels der beiden Schieber (40) kann die Breite dem gewünschten Gerät an-
gepasst werden.
• Der Bobinenhalter (39) dient zum Aufsetzen der Schweissdrahtrolle ø 300mm.
• Um eine optimale Drahtabwicklung zu gewährleisten, ist der Schweissdraht durch
die vorgesehene Öse (41) zu führen.
Transportable Drahtabrollvorrichtung
• Die Vorrichtung ist für Schweissdrahtrollen mit Ø 300 mm ausgelegt.
• Um eine optimale Drahtabwicklung zu gewährleisten, ist der Schweissdraht
durch die dafür vorgesehene Öse (41) zu führen.
Heissluftführung oben
• Die Heissluftführung eignet sich im Besondren
für den Deponiebau.
Schweissschuh-Sortiment (mit externer Luftführung)
• Leister Technologies AG bietet für alle gebräuchlichen Nahtformen entsprechende Schweissschuhe in diversen
Grössen an:
Rohling V-Naht Kehlnaht Überlappnaht
37
39
38
Ecknaht Ecknaht
aussen kurz
40
41
41
Ecknaht
lang
