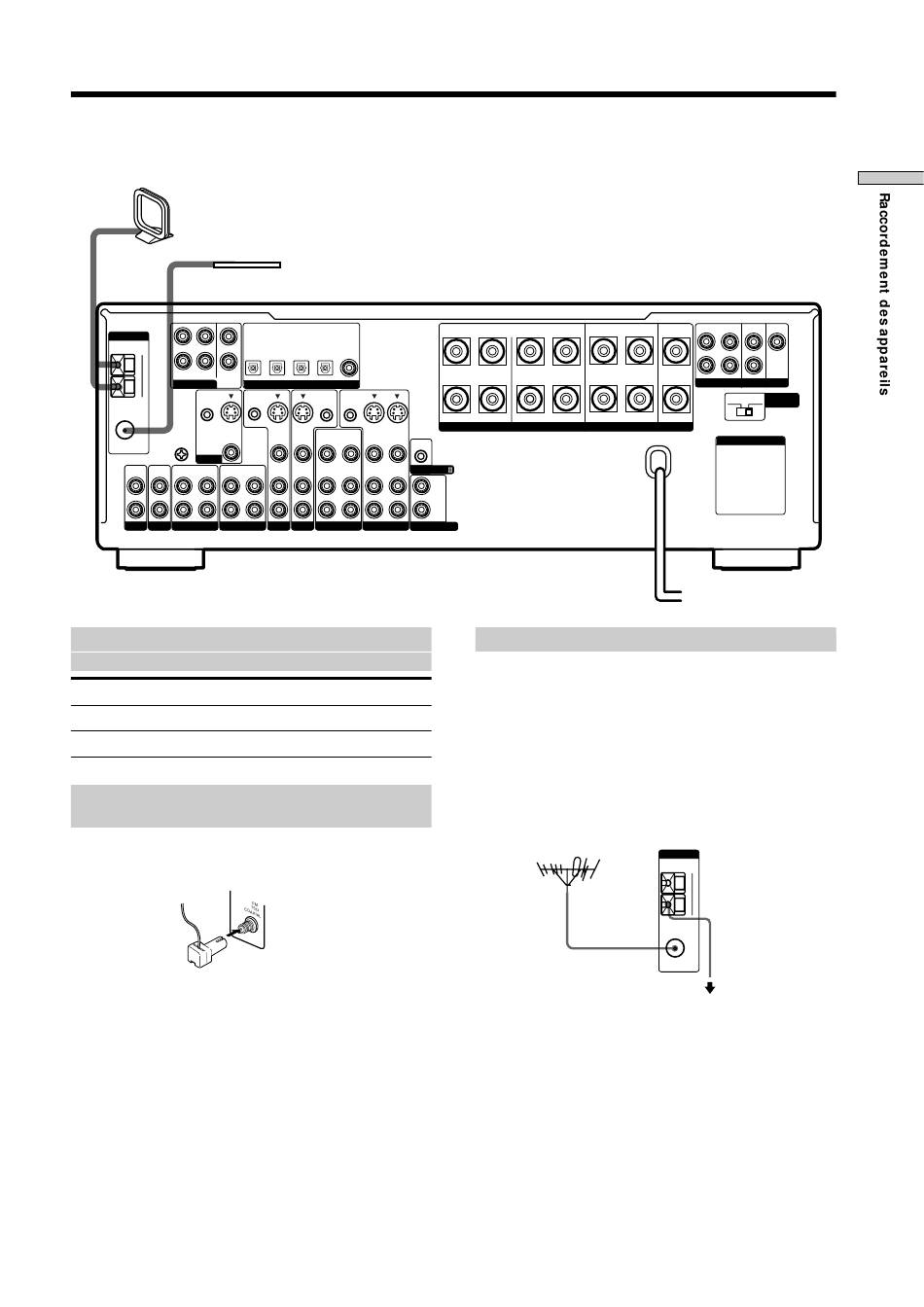

Raccordement des antennes
Antenne cadre AM
(fournie)
Antenne fil FM
(fournie)
L
ANTENNA
CENTER
AM
R
SUB
FRONT
REAR
WOOFER
5.1CH INPUT
CTRL S
U
IN
STATUS IN
FM
75Ω
COAXIAL
SIGNAL
GND
S-VIDEO
U
OUT
VIDEO
MONITOR
IN
IN
OUT
IN
OUT
L
R
PHONO
CD
MD/DAT
TAPE
Bornes pour le raccordement des
antennes
Branchez
l'antenne cadre AM
l'antenne fil FM
Préparation de l'antenne FM fournie
(Modèles à code de zone U, CA seulement)
L'antenne FM fournie doit être raccordée à l'adaptateur
d'antenne FM fourni.
MD/DAT
TV/SAT
DVD/LD
DVD/LD
MD/DAT
COAXIAL
OPTICAL
OPTICAL
OPTICAL
OPTICAL
OUT
IN
IN
IN
IN
DIGITAL
CTRL S
CTRL S
CTRL S
OUT
OUT
S-VIDEO
S-VIDEO
S-VIDEO
S-VIDEO
IN
IN
OUT
IN
OUT
IN
VIDEO
VIDEO
VIDEO
VIDEO
VIDEO
VIDEO
AUDIO
AUDIO
AUDIO
AUDIO
AUDIO
AUDIO
CONTROL A1
IN
IN
IN
OUT
IN
OUT
IN
TV/SAT
DVD/LD
VIDEO 2
VIDEO 1
2ND AUDIO OUT
Sur
les bornes AM
la borne FM 75Ω COAXIAL
B
A
FRONT
+
R
L
R
L
R
–
SPEAKERS IMPEDANCE USE 4 – 16Ω
L
R
Remarques sur le raccordement des antennes
• Pour éviter tout bourdonnement, éloignez l'antenne
cadre AM de l'ampli-tuner et des autres appareils.
• Déroulez entièrement l'antenne fil FM.
• Après avoir raccordé l'antenne fil FM, fixez-la dans la
mesure du possible à l'horizontale.
z
Si la réception FM est de mauvaise qualité
Utilisez un câble coaxial de 75 ohms (non fourni) pour raccorder
l'ampli-tuner à une antenne FM extérieure, comme indiqué ci-dessous.
Antenne extérieure FM
Important
Si vous raccordez l'ampli-tuner à une antenne extérieure,
veillez à la mettre à la terre, par mesure de protection
contre la foudre. Afin d'éviter tout risque d'explosion, ne
raccordez pas le fil de terre à un tuyau de gaz.
Remarque
N'utilisez pas la borne U SIGNAL GND pour la mise à la terre de
l'ampli-tuner.
FRONT
REAR
SUB WOOFER CENTER
REAR
CENTER
L
R
L
PRE OUT
IMPEDANCE
4 Ω
8 Ω
SELECTOR
AC OUTLET
Ampli-tuner
ANTENNA
AM
U
FM
75Ω
Fil de terre
COAXIAL
(non fourni)
A la terre
