Raccordement à l'entrée 5.1CH
Bien que cet ampli-tuner contienne un décodeur
multicanaux, il est aussi équipé de prises 5.1CH INPUT.
Ces liaisons vous permettent d'écouter des logiciels
multicanaux codés dans d'autres formats que Dolby
Digital (AC-3) et DTS. Par exemple, si votre lecteur DVD
est équipé de prises 5.1CH OUTPUT, vous pourrez le
relier directement à l'ampli-tuner pour bénéficier du son
traité par le décodeur multicanaux du lecteur DVD. Sinon,
les prises 5.1CH INPUT peuvent servir au raccordement
d'un décodeur multicanaux autonome.
Pour tirer le meilleur parti du son surround multicanaux, il
est nécessaire de raccorder cinq enceintes (deux enceintes
avant, deux enceintes arrière et une enceinte centrale) et un
caisson de grave. Reportez-vous au mode d'emploi fourni
avec le lecteur DVD, le décodeur multicanaux, etc. pour les
détails sur le raccordement à l'entrée 5.1 canaux.
Lecteur DVD
Décodeur multicanaux, etc.
L
CENTER
R
FRONT REAR SUB WOOFER
5.1CH OUTPUT
L
ANTENNA
CENTER
AM
R
SUB
FRONT
REAR
WOOFER
5.1CH INPUT
CTRL S
U
IN
FM
75Ω
COAXIAL
SIGNAL
GND S-VIDEO
U
OUT
VIDEO
MONITOR
IN IN OUT IN OUT
L
R
PHONO CD MD/DAT TAPE

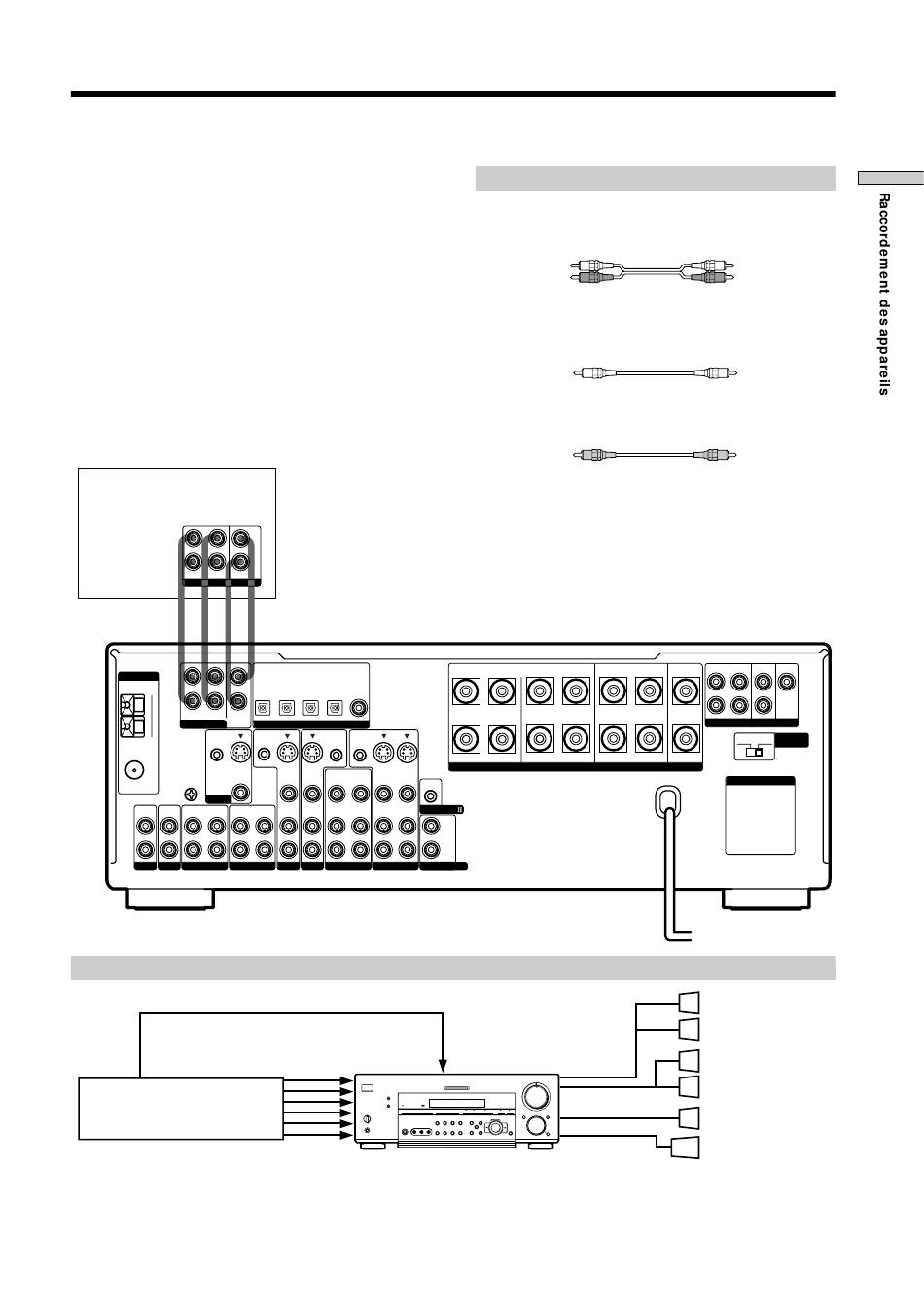

Exemple de raccordement d'un lecteur DVD aux prises 5.1CH INPUT
VIDEO OUT
Lecteur DVD
Remarque
Voir page 16 pour les détails sur le raccordement du système acoustique.
MD/DAT MD/DAT TV/SAT DVD/LD DVD/LD
OPTICAL OPTICAL OPTICAL OPTICAL COAXIAL
IN IN IN
OUT IN
DIGITAL
CTRL S CTRL S CTRL S
STATUS IN OUT OUT
S-VIDEO S-VIDEO S-VIDEO S-VIDEO
IN IN OUT IN OUT IN
VIDEO VIDEO VIDEO VIDEO VIDEO VIDEO
AUDIO AUDIO AUDIO AUDIO AUDIO AUDIO
CONTROL A1
IN
IN IN OUT IN OUT IN
TV/SAT DVD/LD VIDEO 2 VIDEO 1 2ND AUDIO OUT
5.1 CH INPUT
?/1
– +
Cordons nécessaires
Cordons audio (non fournis)
Deux pour les prises 5.1CH INPUT FRONT et REAR
Blanc (G)
Rouge (D)
Cordons audio monophoniques (non fournis)
Deux pour les prises 5.1CH INPUT CENTER et SUB WOOFER
Noir
Cordon vidéo (non fourni)
Un pour les prises DVD/LD VIDEO IN (etc.)
Jaune
Remarque
Quand vous utilisez les liaisons décrites ci-dessous, ajustez le
niveau des enceintes surround et du caisson de grave sur le
lecteur DVD ou le décodeur multicanaux.
B A
FRONT
+
R L R L R
–
SPEAKERS IMPEDANCE USE 4 – 16Ω
L
R
DVD/LD
SPEAKERS
IN VIDEO etc.
FRONT
SPEAKERS
REAR/CENTER
– +
– +
– +
SUB WOOFER
Blanc (G)
Rouge (D)
Noir
Jaune
FRONT REAR SUB WOOFER CENTER
REAR CENTER
L
R
L
PRE OUT
IMPEDANCE
4 Ω 8 Ω
SELECTOR
AC OUTLET
Enceinte avant (G)
Enceinte avant (D)
Enceinte arrière (G)
Enceinte arrière (D)
Enceinte centrale
Caisson de grave
amplifié
11
