Sony STR-DB940 Mode D'emploi page 11

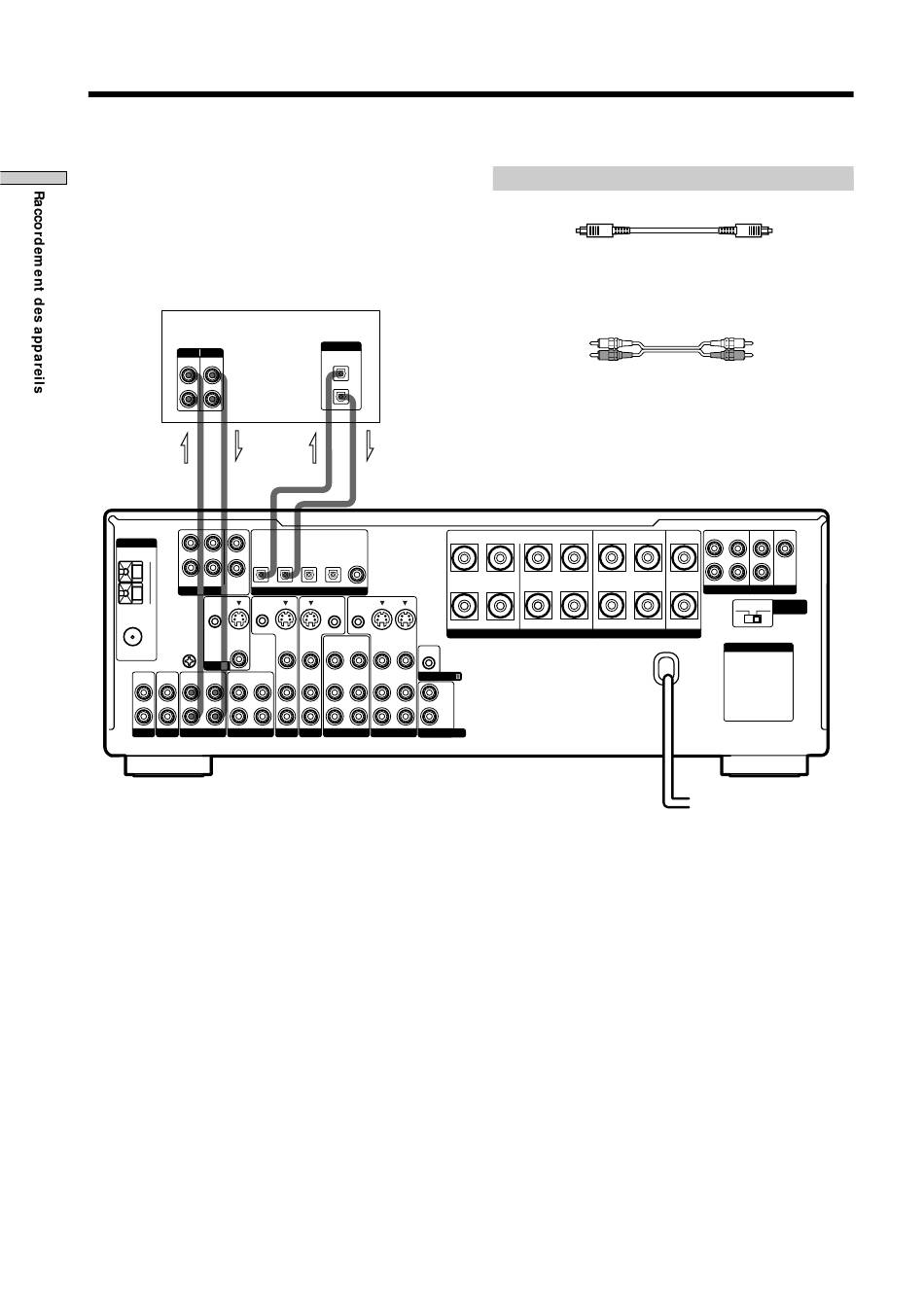

Raccordement d'appareils numériques
Reliez la prise de sortie numérique de votre platine MD
ou DAT à la prise d'entrée numérique de l'ampli-tuner et
la prise d'entrée numérique de la platine MD ou DAT à la
prise de sortie numérique de l'ampli-tuner. Ces liaisons
vous permettent d'effectuer des enregistrements
numériques des CD lus par le lecteur DVD ou LD et
d'émissions de télévision satellite.
Platine MD ou DAT
INPUT OUTPUT
LINE LINE
L
R
OUT IN
L MD/DAT
OPTICAL
ANTENNA
OUT
CENTER
AM
R
SUB
FRONT
REAR
WOOFER
5.1CH INPUT
CTRL S CTRL S
U
IN STATUS IN
FM
75Ω
COAXIAL
SIGNAL
GND S-VIDEO
U
OUT
VIDEO
MONITOR
IN IN OUT IN OUT IN
L
R
PHONO CD MD/DAT TAPE
Remarques
• Notez que vous ne pouvez pas effectuer d'enregistrement numérique d'un signal numérique surround multicanaux.
• Pour effectuer un enregistrement numérique depuis un lecteur CD, reliez la sortie numérique du lecteur CD directement à l'entrée
numérique de votre platine MD ou DAT. Reportez-vous au mode d'emploi fourni avec le lecteur CD et la platine MD ou DAT pour les
détails.
• Les prises DVD/LD IN OPTICAL et COAXIAL sont compatibles avec les fréquences d'échantillonnage de 96 kHz, 48 kHz, 44,1 kHz et
32 kHz. Les autres prises OPTICAL sont compatibles avec les fréquences d'échantillonnage de 48 kHz, 44,1 kHz et 32 kHz.
• Il n'est pas possible d'enregistrer des signaux analogiques sur TAPE et VIDEO avec des liaisons numériques seulement. Pour enregistrer
des signaux analogiques, effectuez des liaisons analogiques. Pour enregistrer des signaux numériques, effectuez des liaisons numériques.
• Fournissez les signaux avec des fréquences d'échantillonnage de 96 kHz aux prises DVD/LD IN OPTICAL ou COAXIAL. L'utilisation
d'autres prises risque de produire un son irrégulier.
10
DIGITAL
OPTICAL
IN
OUT
OUT IN
MD/DAT TV/SAT DVD/LD DVD/LD
OPTICAL OPTICAL OPTICAL COAXIAL
IN IN IN
IN
+
DIGITAL
–
CTRL S CTRL S
OUT OUT
S-VIDEO S-VIDEO S-VIDEO S-VIDEO
IN IN OUT IN OUT IN
VIDEO VIDEO VIDEO VIDEO VIDEO VIDEO
AUDIO AUDIO AUDIO AUDIO AUDIO AUDIO
CONTROL A1
IN IN OUT IN OUT IN
TV/SAT DVD/LD VIDEO 2 VIDEO 1 2ND AUDIO OUT
Cordons nécessaires
Cordons numériques optiques (non fournis)
Noir
Cordons audio (non fournis)
Lorsque vous raccordez des appareils, veillez à insérer les fiches
dans les prises de même couleur.
Blanc (G)
Rouge (D)
B A
FRONT REAR
R
R L R L
SPEAKERS IMPEDANCE USE 4 – 16Ω
L
R
Noir
Blanc (G)
Rouge (D)
FRONT REAR SUB WOOFER CENTER
CENTER
L
R
L
PRE OUT
IMPEDANCE
4 Ω 8 Ω
SELECTOR
AC OUTLET
