Autres raccordements

CTRL S (STATUS) IN/OUT**
L MD/DAT
OPTICAL
ANTENNA
OUT
CENTER
AM
R
SUB
FRONT REAR
WOOFER
5.1CH INPUT
CTRL S CTRL S
U
IN STATUS IN
FM
75Ω
COAXIAL
SIGNAL
GND
S-VIDEO
U OUT
VIDEO
MONITOR
IN IN OUT IN OUT IN
L
R
PHONO CD MD/DAT TAPE
* La configuration, la forme et le nombre de prises secteur sur le panneau arrière dépendent du modèle et du pays d'exportation.
** Modèles à code de zone U, CA seulement

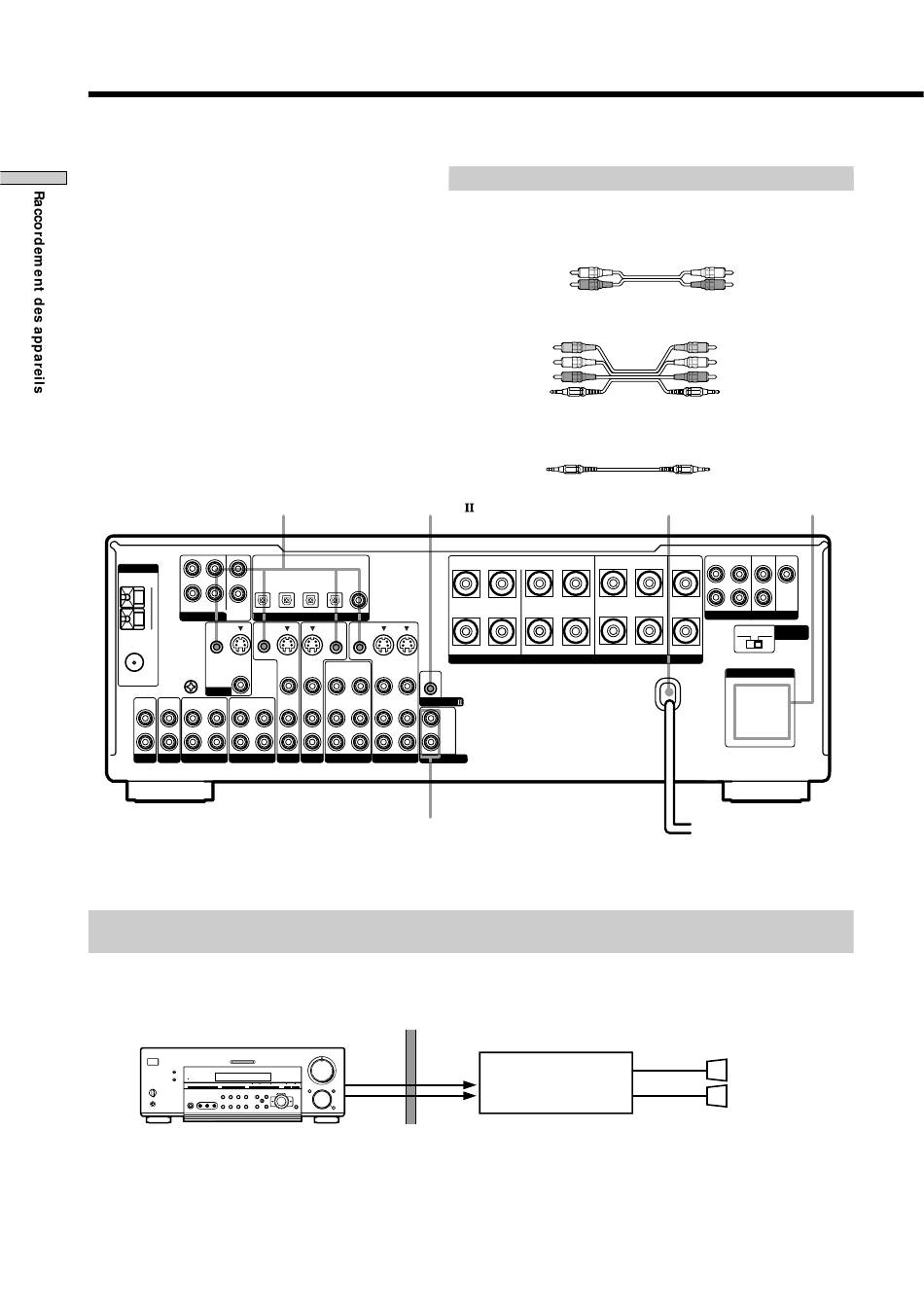

Exemple de raccordement aux prises 2ND AUDIO OUT pour l'écoute dans une seconde pièce
(STR-DB940 seulement)
Vous pouvez utiliser les prises 2ND AUDIO OUT pour transmettre le signal audio de l'appareil sélectionné à un
amplificateur stéréo situé dans une autre pièce. Utilisez MODE et FUNCTION (4 aux pages 26 et 27) pour commuter la
sortie du signal audio sur la seconde pièce.
Pièce principale
?/1
– +
– +
Remarque
Cette fonction n'est pas disponible lorsque 5.1CH INPUT est sélectionnée.
12
Blanc (G/audio) B
Rouge (D/audio) C
Noir (commande S) D
CONTROL A1
MD/DAT TV/SAT DVD/LD DVD/LD
OPTICAL OPTICAL COAXIAL
OPTICAL
IN IN IN IN
+
DIGITAL
–
CTRL S CTRL S
OUT OUT
S-VIDEO S-VIDEO S-VIDEO S-VIDEO
IN IN OUT IN OUT IN
VIDEO VIDEO VIDEO VIDEO VIDEO VIDEO
AUDIO AUDIO AUDIO AUDIO AUDIO AUDIO
CONTROL A1
IN IN OUT IN OUT IN
TV/SAT DVD/LD VIDEO 2 VIDEO 1 2ND AUDIO OUT
2ND AUDIO OUT
(STR-DB940 seulement)
AUDIO AUDIO
OUT
– +
– +
Cordons nécessaires
Cordons audio (non fournis)
Lorsque vous raccordez des appareils, veillez à insérer les fiches dans les
prises de même couleur.
Blanc (G)
Rouge (D)
Cordon de liaison audio/vidéo/commande S (1)**
Jaune (vidéo) A
Cordon de commande S (1)**
Noir E
Cordon d'alimentation secteur
B A
FRONT REAR
R L R L R
SPEAKERS IMPEDANCE USE 4 – 16Ω
L
R
Pièce secondaire
IN
Amplificateur stéréo
Blanc (G)
Rouge (D)
Jaune (vidéo) A
Blanc (G/audio) B
Rouge (D/audio) C
Noir (commande S) D
Noir E
AC OUTLET
FRONT REAR SUB WOOFER CENTER
CENTER
L
R
L
PRE OUT
IMPEDANCE
4 Ω 8 Ω
SELECTOR
AC OUTLET
b
A une prise murale
R Enceinte (G)
SPEAKERS
Enceinte (D)
L
*
