Il est obligatoire d'installer le poêle éloigné des murs et/ou meubles, avec un écart minimum de 300 mm aux
12.4
ASSEMBLAGE DES PANNEAUX RONDO
côtes, de 200 mm derrière, afin de permettre un refroidissement efficace de l'appareil et une bonne distribution
de la chaleur dans l'ambiance (voir Fig. 24 à page 20).
Si les murs sont en matériel inflammable, contrôler les distances de sécurité (voir Fig. 24 à page 20).
Contrôler que à la puissance maximal la température des murs ne doit pas excéder les 80°C. Si il est nécessaire
procéder à l'installation sur les murs intéressés d'une plaque résistante au feu.
En certains pay même les murs portants de maçonnerie sont considérés murs inflammables.

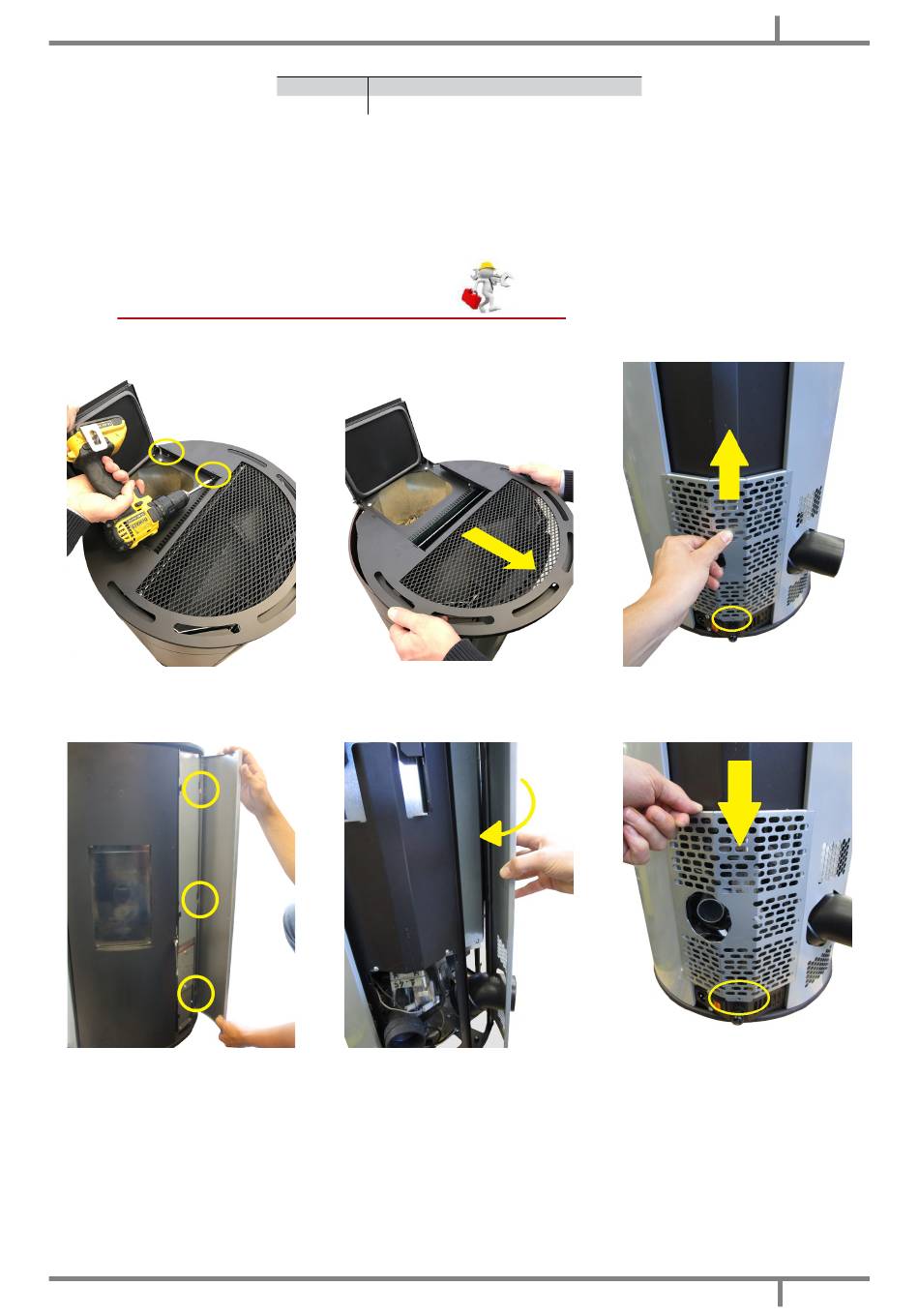

Pour assembler les panneaux, procédez comme suit:
Fig. 25 - Dévisser les vis
• Dévisser les 4 vis (voir Fig. 25 à page 21) et enlever le couvercle (voir XREF-2:10822]).
• Dévisser la vis et enlever le carter arrière, en le poussant vers le haut (voir Fig. 27 à page 21).
Fig. 28 - Montage des panneaux
• Accrocher les panneaux avant et du centre aux dents prévues à cet effet (voir Fig. 28 à page 21).
• Les panneaux arrière ne doivent être accrochés que sur un seul côté. Le panneau perforé doit être positionné
sur le côté de l'évacuation des fumées (voir (ERRORE Destinazione riferimento incrociato non trovato)).
• Pour bloquer les 2 panneaux arrière colorés, placer le carter au-dessus, en le remettant dans sa position
d'origine (voir (ERRORE Destinazione riferimento incrociato non trovato)). Bloquer le carter avec la vis.
• Replacer le couvercle.
RONDO
- FLUTE
3
LÉGENDE
Fig. 24 à page 20
3
4
Distance arrière minimum = 200 mm
Distance frontale minimum = 1000 mm
3
Fig. 26 - Enlever le couvercle
Fig. 29 - Montage du panneau perforé
FR
Fig. 27 - Retirer le carter
Fig. 30 - Replacer le carter
21
