Il est obligatoire d'installer le poêle éloigné des murs et/ou meubles, avec un écart minimum de 200 mm aux côtes, de 200 mm
derrière, afin de permettre un refroidissement efficace de l'appareil et une bonne distribution de la chaleur dans l'ambiance (voir
Fig. 26).
Si les murs sont en matériel inflammable, contrôler les distances de sécurité (voir Fig. 26).
Contrôler que à la puissance maximal la température des murs ne doit pas excéder les 80°C. Si il est nécessaire procéder à l'instal-
lation sur les murs intéressés d'une plaque résistante au feu.
En certains pay même les murs portants de maçonnerie sont considérés murs inflammables.
5.4

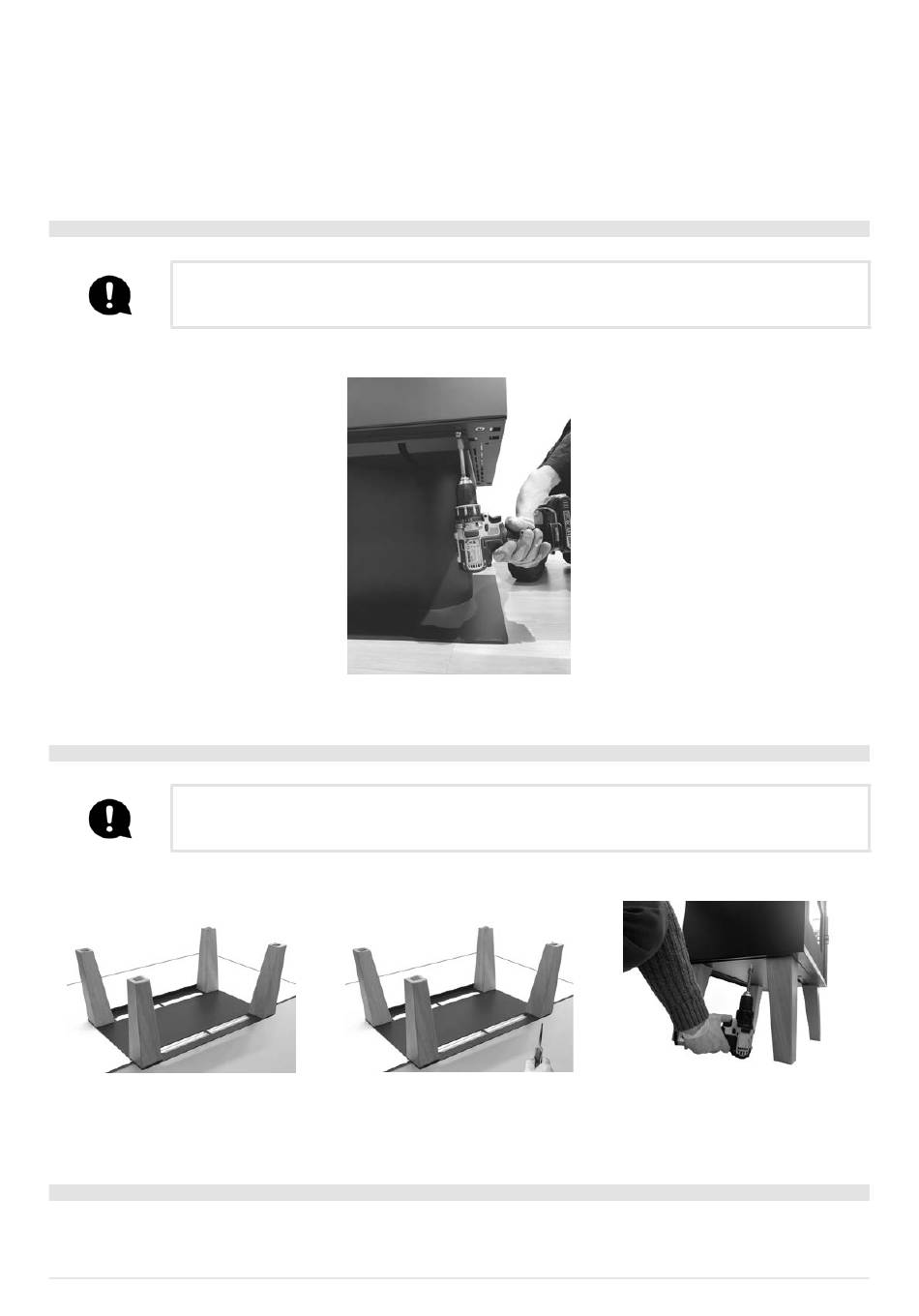

MONTAGE DU SOCLE DES POÊLES MODO AT ET QUASIMODO
Les opérations de montage doivent toujours être effectuées par 2 personnes!
Pour le montage du socle, procéder comme suit:
• Poser le corps de la machine sur le socle et fixer le tout avec les vis incluses (voir Fig. 27).
5.5
MONTAGE DES PIEDS DU POÊLE MODO AT
Les opérations de montage doivent toujours être effectuées par 2 personnes!
Pour le montage des pieds, procéder comme suit:
Fig. 28 - Mettre la base et les pieds en place
• Poser la base sur un plan (en dirigeant le pli vers le haut) et placer les pieds dessus (voir Fig. 28).
• Fixer les pieds à la base (voir Fig. 29).
• Poser le corps de la machine sur les pieds et fixer le tout avec les vis incluses (voir Fig. 30).
5.6
RETRAITS DES PANNEAUX LATÉRAUX FRAME
Pour retirer les panneaux latéraux du poêle, procéder comme suit :
FRAME3 - FRAME3 UP - QUASIMODO3 UP - MODO AIRTIGHT
Fig. 27 - Fixation du socle
Fig. 29 - Fixer les pieds à la base
3
UP
3
Fig. 30 - Fixation du poêle
27
