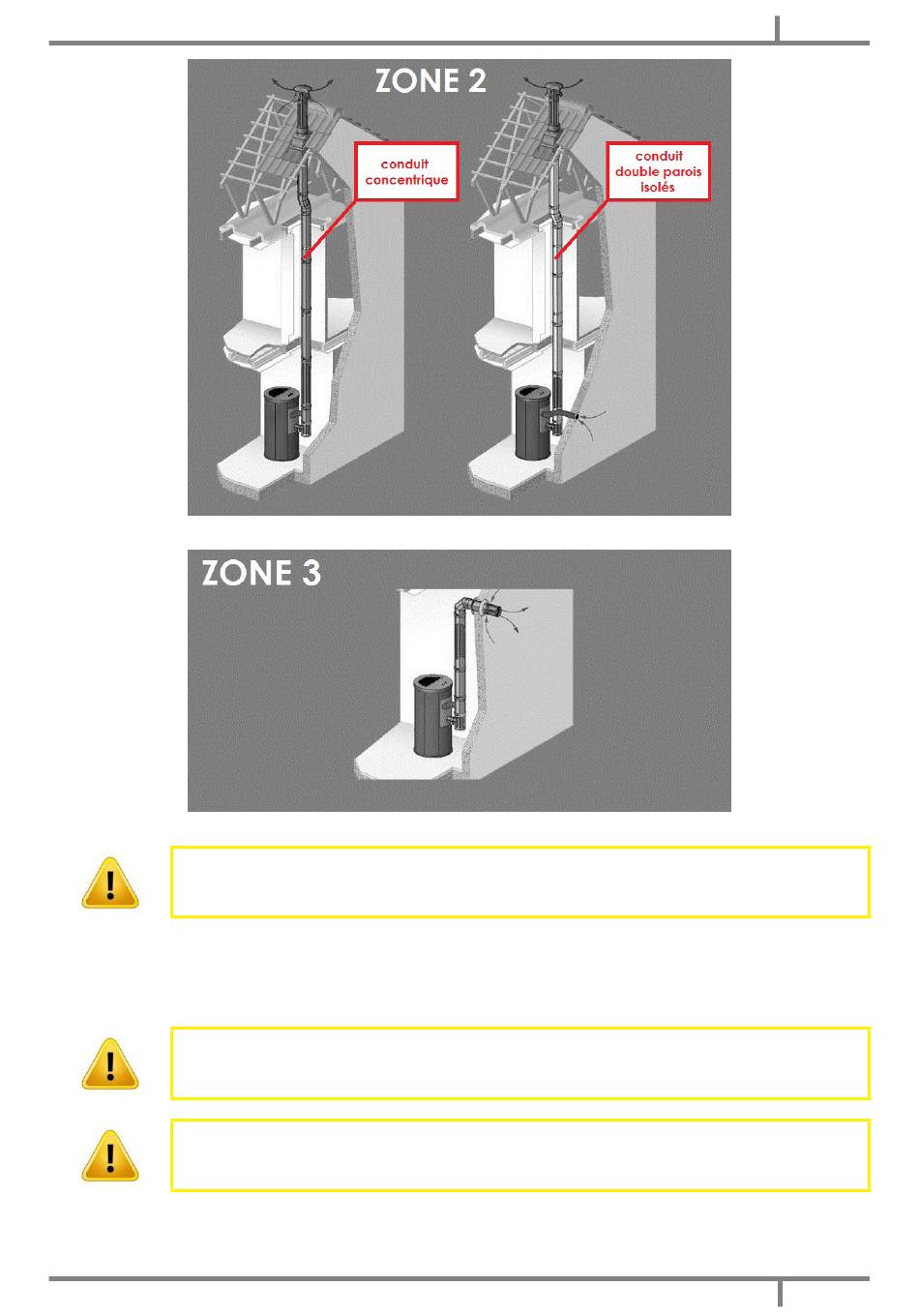

Fig. 10 - Schéma de principe du système concentrique avec terminal vertical (ZONE 2)
Fig. 11 - Schéma de principe du système concentrique avec terminal horizontal (ZONE 3)
ATTENTION AU VENT DOMINANT!
• Attention au vent dominant (voir Fig. 11 à page 13). Il est interdit sans coude!
• Pendant l'installation il est nécessaire de vérifier les distances minimales nécessaires à la prise d'air comburant
car (par exemple) une fenêtre ou une porte ouverte peuvent provoquer un courant d'air privant ainsi le
poêle de l'air comburant nécessaire (voir schéma ci-dessus).
• Placer sur le coude une grille anti-volatiles.
Vérifier auprès des autorités locales s'il existe des normes restrictives concernant la prise
d'air comburant: si de telles normes existent, elles doivent être respectées.
• Insérer le raccord N sur le tuyau d'entrée d'air I.
Dans certains pays et/ou villes, l'installation étanche est obligatoire: en cas de doute,
toujours appliquer les normes les plus restrictives.
RONDO
- FLUTE
• Raccorder N avec Q en utilisant un tuyau flexible ou rigide ayant un diamètre de 60 mm et une longueur
3
maximale de 2 mètres (voir Fig. 12 à page 14).
FR
13
