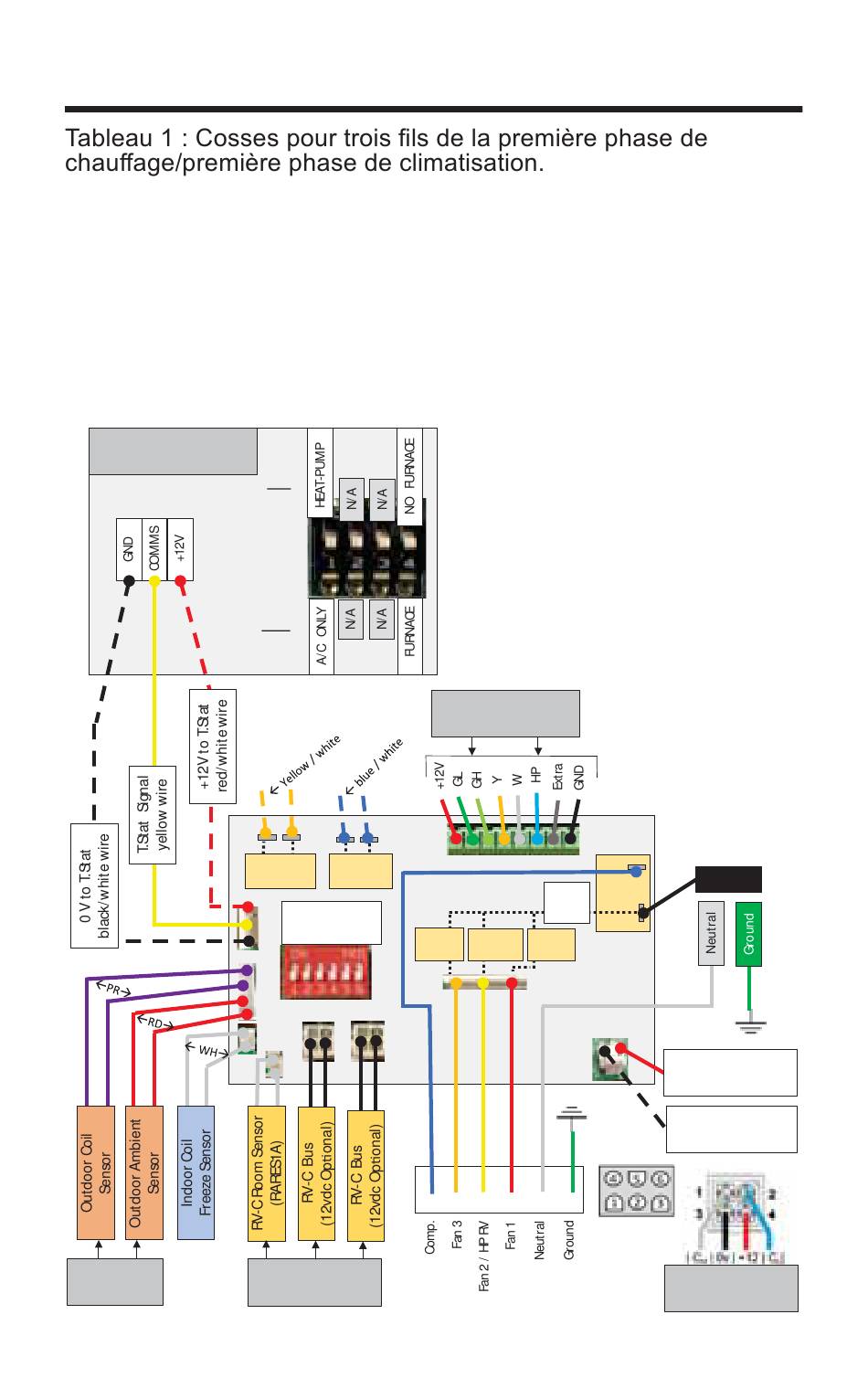

Schémas de câblage
Commutateurs DIP RARWT_ _
#1: sélectionnez « Cool Only » (froid seulement) et « Heat-Pump »
(générateur de chaleur)
#2: n'est pas utilisé
#3: n'est pas utilisé
#4: utilisé pour désactiver la sélection du mode de générateur de
chaleur. Ceci est pour l'installation d'un générateur de chaleur
non raccordé à une commande de RVAC.
Smart Wall Thermostat
(RARWT_ _)
Heat-Pump
Only
49-5000400 Rev. 5
ON
4 DIP
Switches
OFF
Auto Gen Furnace
Relay Relay
RAREC_ _
DIP Switches
RV-C Control
Only (RAREC1A)
Direct Wire Control
Only (RAREC2A)
8 7 6 4 3 2 1
5
5A
FUSE
Fan 3
Fan 2 / Fan 1
Relay HP RV Relay
BL OR YE
RD WH GR
1. 2. 3. 4. 5.
6.
BK
L i n e
Comp.
Relay
WH
GR
+12V from Supply
red
0 V from Supply
black / white
RV-C Pin-Out
Only (RAREC1A)
13
