Instructions d'installation
Installation du thermostat et de la commande
principale
IMPORTANT: L'installation de ce thermostat doit être
conforme à tous les codes et tous les règlements des
Codes du bâtiment et de l'électricité locaux et nationaux.
REMARQUE : Il est recommandé de monter le thermostat
à 4 ou 5 pieds au-dessus du sol. Il n'est pas recommandé
de monter le thermostat sur un mur extérieur, en plein soleil,
derrière une porte ou dans un endroit où un conduit ou un
trou d'aération.
1. Mettez le système de chauffage et de climatisation
hors tension en retirant le fusible ou en déclenchant le
disjoncteur approprié.
2. Retirez les trois (3) vis de la boite de commande principale
en laissant pendre la partie inférieure. Le tableau de
commande est maintenant visible et accessible.
3. Remove three screws from the main control box, allowing
the bottom section to hinge open. Control board is now
visible and accessible.
4. Enfilez le cordon d'alimentation de 115 VCA dans le
protecteur de cordon de la boite de commande. Serrez
le protecteur de cordon en vous assurant de ne pas
endommager les câbles.
5. À l'aide des capuchons de connexion, raccordez la ligne
électrique au fil noir, le fil neutre au fil blanc et le fil de mise
à la terre au fil vert.
6. À l'aide de ruban isolant ou de capuchons de connexion,
fixez fermement les connecteurs de manière à éviter un
mouvement accidentel causé par les vibrations du véhicule.
7. Acheminez le connecteur à six (6) broches par l'ouverture
ourlée du protecteur de cordon de la boite de commande.
Raccordez le connecteur à six (6) broches au faisceau de
câbles de la boite de commande.
49-5000400 Rev. 5

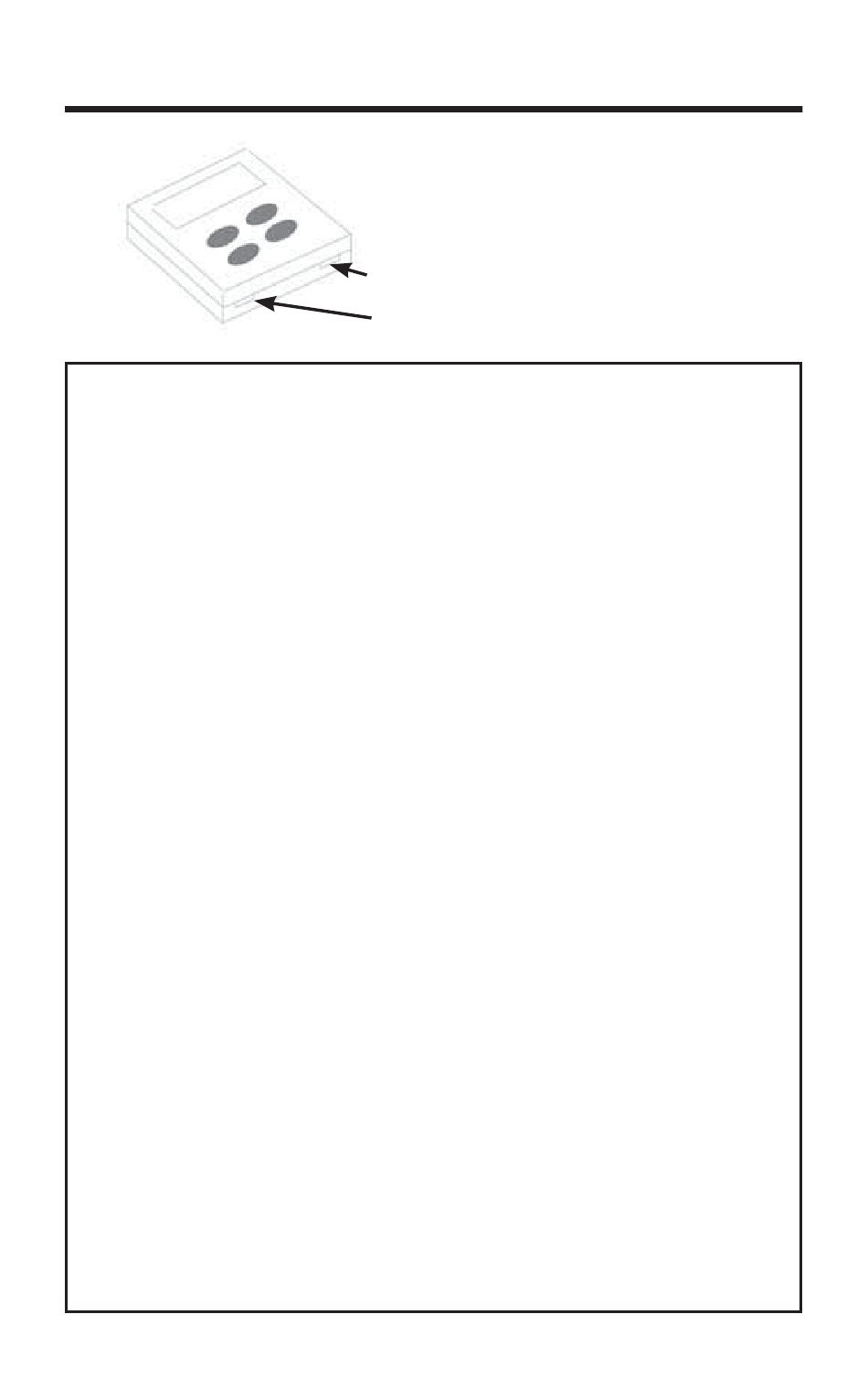

Appliquez un tournevis ou un stylo à
bille ici pour ouvrir le thermostat
