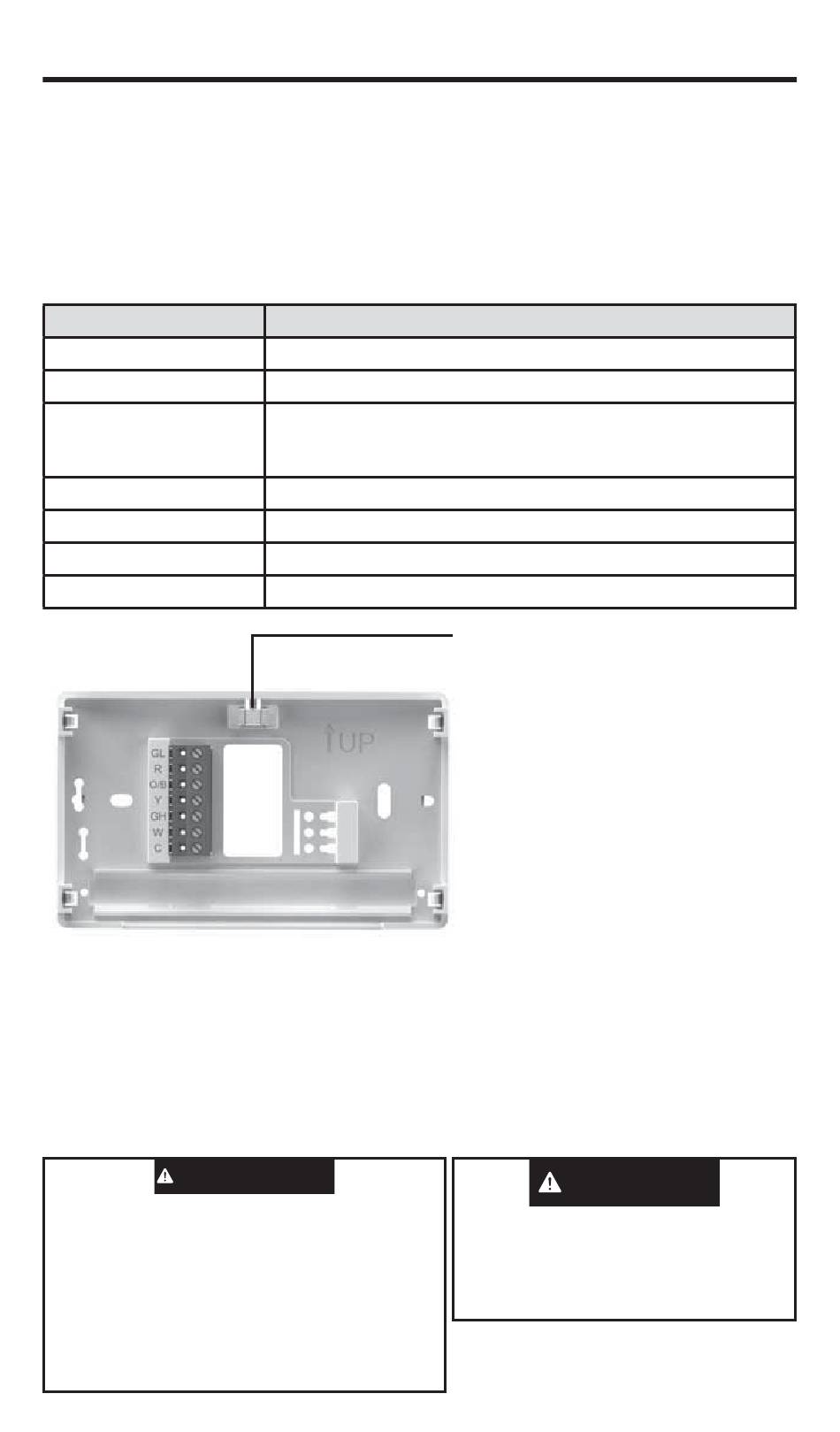

INSTALLATION DU THERMOSTAT

CÂBLAGE
Consultez le mode d'emploi du fabricant de l'appareil pour les informations
spécifiques au câblage du système. Après le câblage, consultez la section
MENU DE L'INSTALLATEUR pour configurer correctement le thermostat.
Les schémas de câblage illustrés correspondent aux systèmes typiques, et
ils décrivent les fonctions des bornes du thermostat.
Désignation de la borne
GL
R
O/B
Y
GH
W
C
Précautions
• Ne dépassez pas les spécifications nominales.
• Tout le câblage doit respecter les codes et ordonnances locaux et
nationaux de l'électricité.
• Ce contrôleur est un instrument de précision et il doit être manipulé
soigneusement. Une manipulation brusque ou la déformation des
composantes peut causer la défaillance du contrôleur.
AVERTISSEMENT
N'utilisez pas cet appareil sur des circuits dont
la tension est supérieure à celle indiquée. Une
tension plus élevée endommagera la commande
et pourrait présenter un risque de choc électrique
ou d'incendie. Ne court-circuitez pas les bornes
sur la vanne à gaz ou la commande principale.
Un câblage court-circuité ou incorrect grillera le
thermostat et pourrait causer des blessures ou
des dommages à la propriété.
49-5000769 Rev. 1
Relais de ventilateur basse vitesse
Alimentation (24 V)
Borne de permutation; énergisée en mode climatisation (O)
ou chauffage (B) pour la thermopompe Remarque: Toutes les
applications Zoneline/Hotpoint sont des thermopompes de type B.
Compresseur 1er étage, mode chauffage et climatisation
Relais de ventilateur à grande vitesse
Mode chauffage – chauffage 2e étage (électrique)
Fil commun pour 24 V
Fonction de la borne
Mise de niveau du thermostat
La mise de niveau du thermostat n'est
qu'à des fins esthétiques et n'affectera
pas son fonctionnement.
ATTENTION
Pour prévenir les chocs électriques et
les dommages à l'équipement, coupez
l'alimentation électrique du système dans
la boîte principale de disjoncteurs jusqu'à
ce que l'installation soit terminée.
