MANUTENZIONE E CAMBIO DI FORMATO

L'utilizzo prolungato della rivettatrice può dar luogo allo slittamento dei morsettl sul chiodo a causa del deposito di impurità. Si dovrà quindi
procedere alla pulizia dei suddetti morsetti ed alla successiva lubrificazione oppure, in caso di usura che ne comprometta il corretto funzionamento,
alla loro sostituzione.

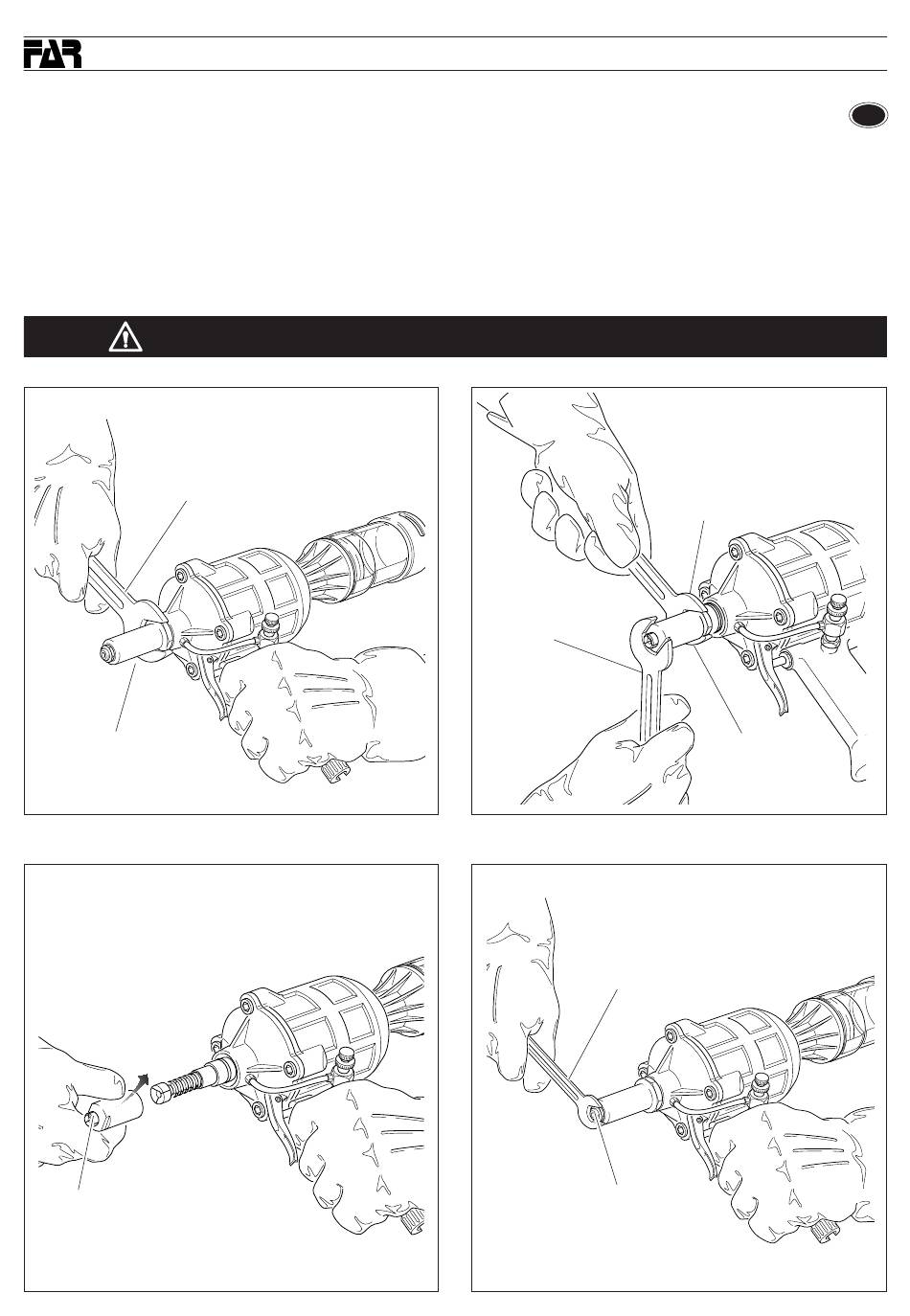

Smontare il cannotto porta ugello (A) servendosi di una chiave commerciale di mm 27. Una volta rimosso il cannotto porta ugello, servirsi di due
chiavi commerciali di mm 15 e mm 16 per smontare il mandrino (B) da cui saranno estratti i morsetti (C). Per la sostituzione dell'ugello (D) servirsi
di una chiave commerciale di mm 12, e riporre quindi l'ugello rimosso nella apposita sede situata nel fondo della rivettatrice in modo da non
disperderlo.
ATTENZIONE!!! EFFETTUARE LE SUDDETTE OPERAZIONI CON RIVETTATRICE NON ALIMENTATA.
27 mm
A
C
16
16 mm
Date 03-2005
15 mm
B
12 mm
D
RAC 83 AX RAC 83 AX
I
Revision - 02
