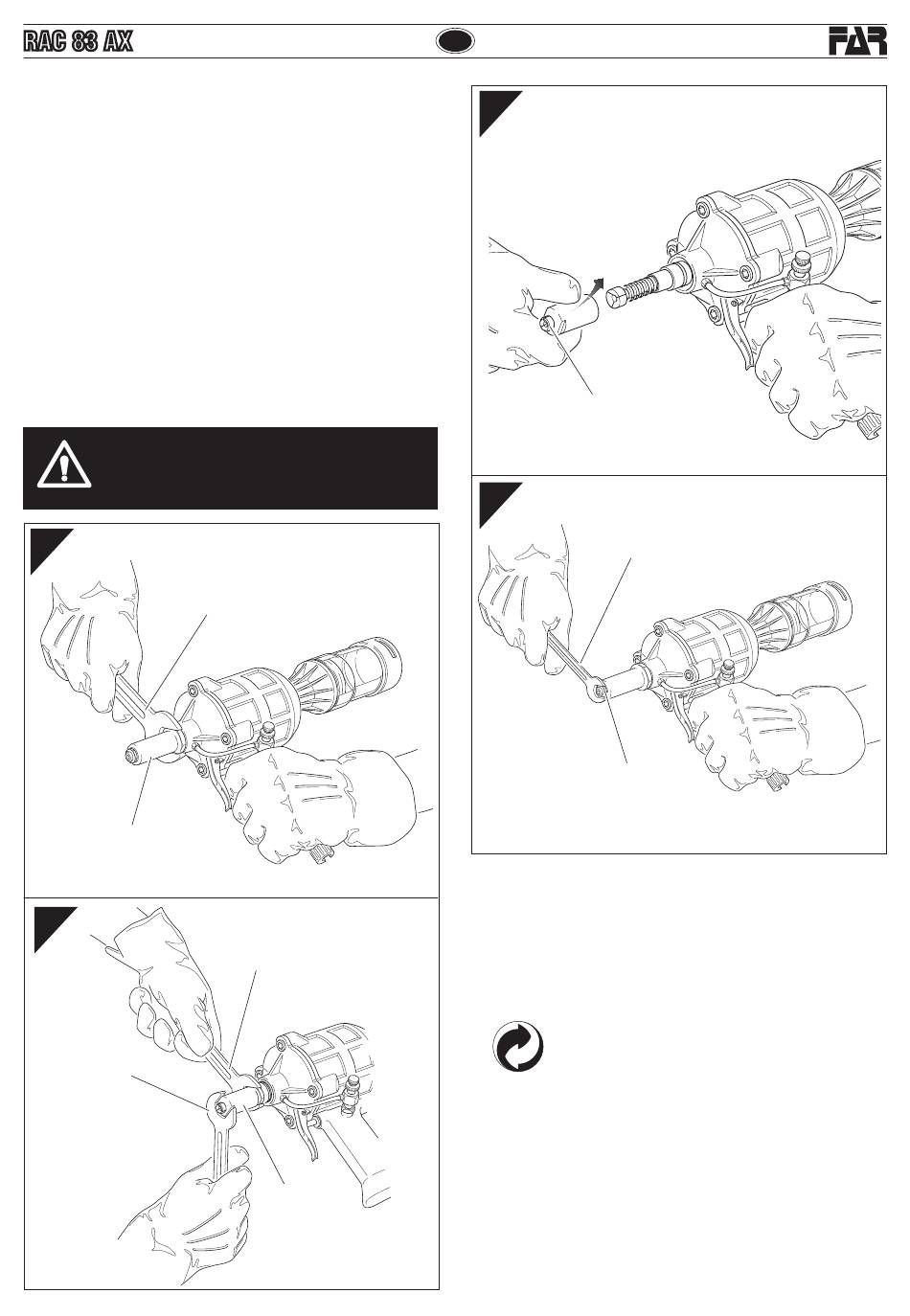

MANUTENZIONE E CAMBIO DI FORMATO (fig. f3-f4-f5-f6)
L'utilizzo prolungato della rivettatrice può dar luogo allo
slittamento dei morsettl sul chiodo a causa del deposito di
impurità. Si dovrà quindi procedere alla pulizia dei suddetti
morsetti ed alla successiva lubrificazione oppure, in caso di
usura che ne comprometta il corretto funzionamento, alla
loro sostituzione.
Smontare il cannotto porta ugello (A) servendosi di una chiave
commerciale di mm 27. Una volta rimosso il cannotto porta
ugello, servirsi di due chiavi commerciali di mm 15 e mm 16
per smontare il mandrino (B) da cui saranno estratti i morsetti
(C). Per la sostituzione dell'ugello (D) servirsi di una chiave
commerciale di mm 12, e riporre quindi l'ugello rimosso nella
apposita sede situata nel fondo della rivettatrice in modo da
non disperderlo.
ATTENZIONE!
Effettuare le suddette operazioni con la
rivettatrice non alimentata.
f1tt
f3
A
f4
16 mm
27 mm
15 mm
B
750301 - RAC 83 AX – rev 09 - ( 04-2019 )
I
f5
C
f6
12 mm
D

SMALTIMENTO DELLA RIVETTATRICE

Per lo smaltimento della rivettatrice attenersi
alle prescrizioni imposte dalle leggi nazionali.
Dopo aver scollegato la macchina dall'impianto
pneumatico, procedere allo smontaggio dei vari
componenti suddividendoli in funzione della
loro tipologia: acciaio, alluminio, materiale
plastico, ecc.
Procedere quindi alla rottamazione nel rispetto
delle leggi vigenti.
