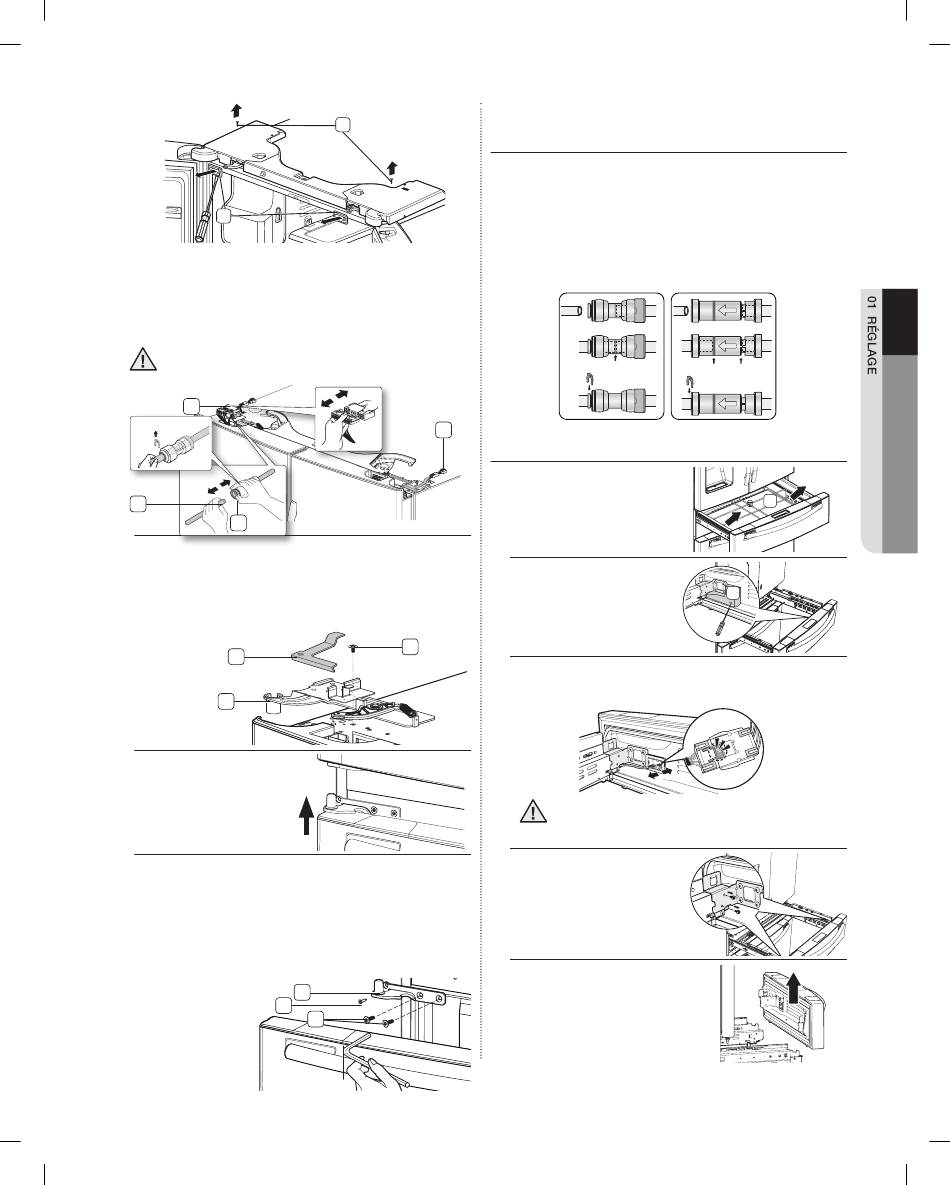

Remise En Place Des Portes Du Réfrigérateur - Samsung RF4267HA Manuel D'utilisation

1
2. Débranchez un connecteur ( 3 ) sur la porte droite et
un autre connecteur ( 4 ) sur la porte gauche. Pour
retirer le coupleur du tuyau d'eau de la charnière,
faites-le tourner et tirez-le vers le haut. Retirez le
tuyau d'eau ( 5 ) tout en appuyant sur la partie
marquée ( 6 ) du coupleur du tuyau d'eau.
Si le coupleur comporte une bride rouge,
retirez-la avant d'enlever le tuyau.
ATTENTION
4
Bride rouge
(1/4")
5
6
3. Retirez le levier de la charnière en tirant dessus ( 7
). Retirez les vis de terre ( 8 ) fixées aux charnières
supérieures droite et gauche de la porte à l'aide
d'un tournevis cruciforme (+). Retirez les charnières
supérieures droite et gauche de la porte (9).
7
9
4. Soulevez la porte pour
la retirer.
5. Retirez les vis (10) fixées aux charnières inférieures
droite et gauche de la porte à l'aide d'un tournevis
cruciforme (+). Retirez les deux boulons à tête
hexagonale ( 11 ) fixés aux charnières inférieures
droite et gauche de la porte à l'aide d'une clé
hexagonale (3/16"). Retirez les charnières inférieures
droite et gauche de la porte ( 12 ).
DA68-02481A-10.indb 7
2
3
8
12
10
11
Clé hexagonale
REMISE EN PLACE DES PORTES
DU RÉFRIGÉRATEUR
Pour remonter les portes du réfrigérateur, réassemblez
les pièces dans l'ordre inverse.
1. Le tuyau d'eau doit être inséré jusqu'au centre du coupleur
transparent (Type A) ou jusqu'aux lignes de guidage (Type B)
afin d'éviter toute fuite d'eau au niveau du distributeur.
2. Insérez la bride dans l'emplacement prévu à cet effet
et vérifiez qu'elle maintient fermement le tuyau.
Type A
Centre du coupleur transparent
Bride A (1/4")
(6,35 mm)
DÉMONTAGE DE LA PORTE DE LA ZONE FLEXIBLE
1. Soulevez la zone
flexible ( 1 ) pour la
retirer.
2. Retirez la protection du
faisceau électrique ( 2 )
à l'aide d'un tournevis
plat (-).
3. Appuyez sur la languette de verrouillage et séparez
le connecteur du câble.
Lorsque vous l'assemblez à nouveau, assurez-
vous de connecter le faisceau électrique. Dans le
ATTENTION
cas contraire, la zone flexible ne fonctionne pas.
4. Retirez les deux boulons
à tête hexagonale des
côtés à l'aide d'une clé
à douille (10 mm).
5. Soulevez la porte de la zone
flexible des rails.
Type B
Distributeur
Les lignes de guidage
Bride A (1/4")
(6,35 mm)
1
2
réglage _7
