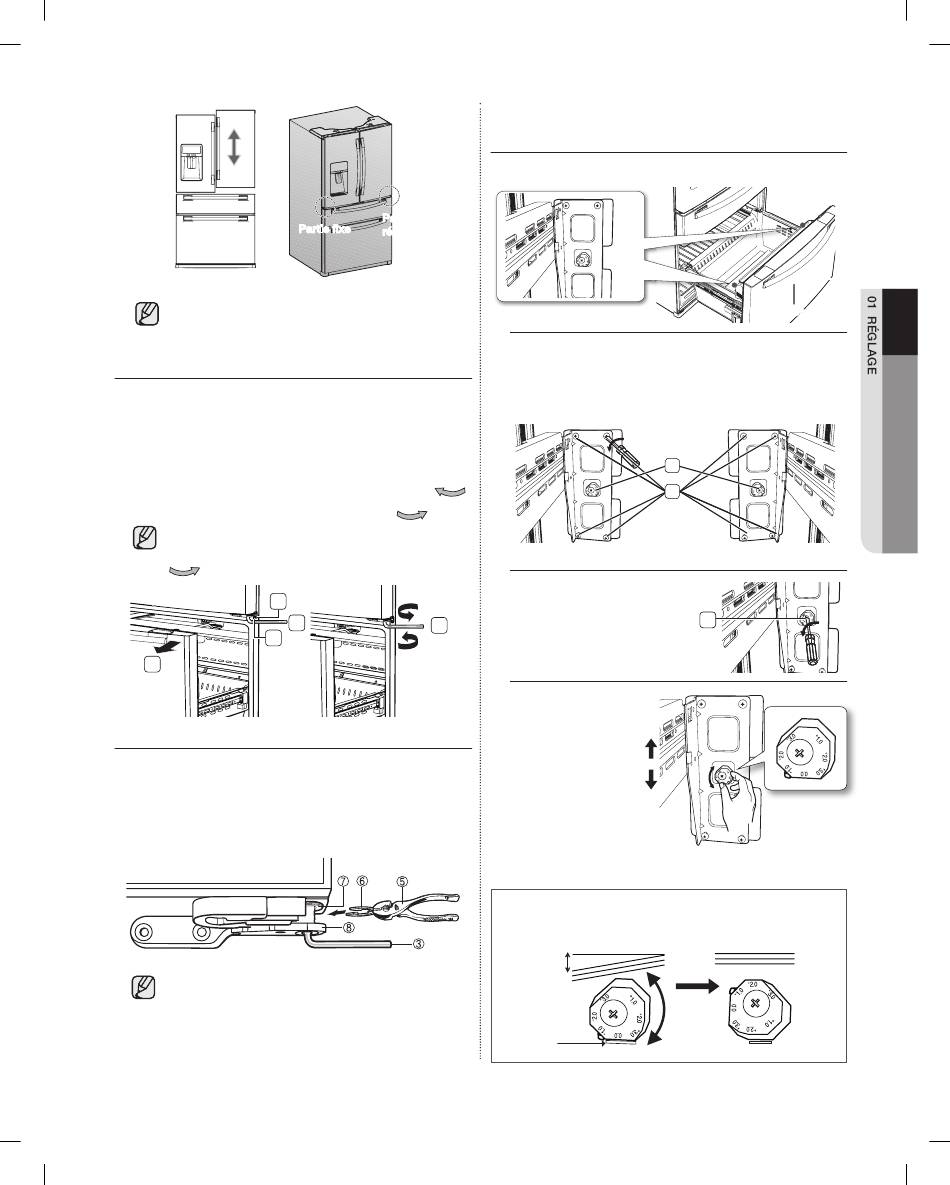

La position de la porte gauche est correcte.
Pour réaliser de petits réglages au niveau des
portes, réglez uniquement la porte droite.
1. Tirez la porte de la zone flexible ( 1 ) pour dégager
la charnière inférieure ( 2 ).
2. Insérez la clé hexagonale fournie (3/16") ( 3 ) dans
l'arbre ( 4 ) de la charnière inférieure.
3. Réglez la hauteur en tournant la clé hexagonale
dans le sens ( 3 ) des aiguilles d'une montre (
ou inverse des aiguilles d'une montre (
Lorsque vous tournez la clé hexagonale dans
le sens inverse des aiguilles d'une montre
(
), la porte monte.
1
1. Une fois les portes réglées, insérez la bague de
fixation fournie ( 6 ) à l'aide de pinces ( 5 ) dans
l'intervalle situé entre l'œillet de charnière ( 7 ) et la
charnière inférieure ( 8 ). Le nombre de bagues de
fixation à insérer dépend de l'intervalle.
Deux bagues de fixation sont fournies avec le
réfrigérateur.
L'épaisseur de chaque bague de fixation est
de 0,04".
DA68-02481A-10.indb 9
Partie
Partie fixe
réglable
BAS
HAUT
).
2
3
3
4
RÉGLAGE DE LA HAUTEUR DU
TIROIR DU CONGÉLATEUR
Partie réglable
1. Localisez le dispositif de réglage de la hauteur
( 1 ) du tiroir du congélateur.
Dévissez légèrement les 8 vis cruciformes ( 2 )
pour desserrer la porte.
)
2. Desserrez la vis du
dispositif de réglage ( 3)
à l'aide d'un tournevis
cruciforme (+).
3. Réglez le niveau
du tiroir pour qu'il
soit aligné sur
l'inclinaison de la
porte.
• Une fois le
réglage terminé,
serrez la vis du
dispositif de
réglage ( 3 ), puis les vis cruciformes.
Exemple : l'inclinaison est d'environ 0,08" (2 mm) comme indiqué
ci-dessous.
- Tournez la molette de réglage de la hauteur jusqu'à -2 pour
réduire l'inclinaison de la porte.
Inclinaison
Plan de
référence
Tiroir du congélateur
1
2
3
réglage _9
